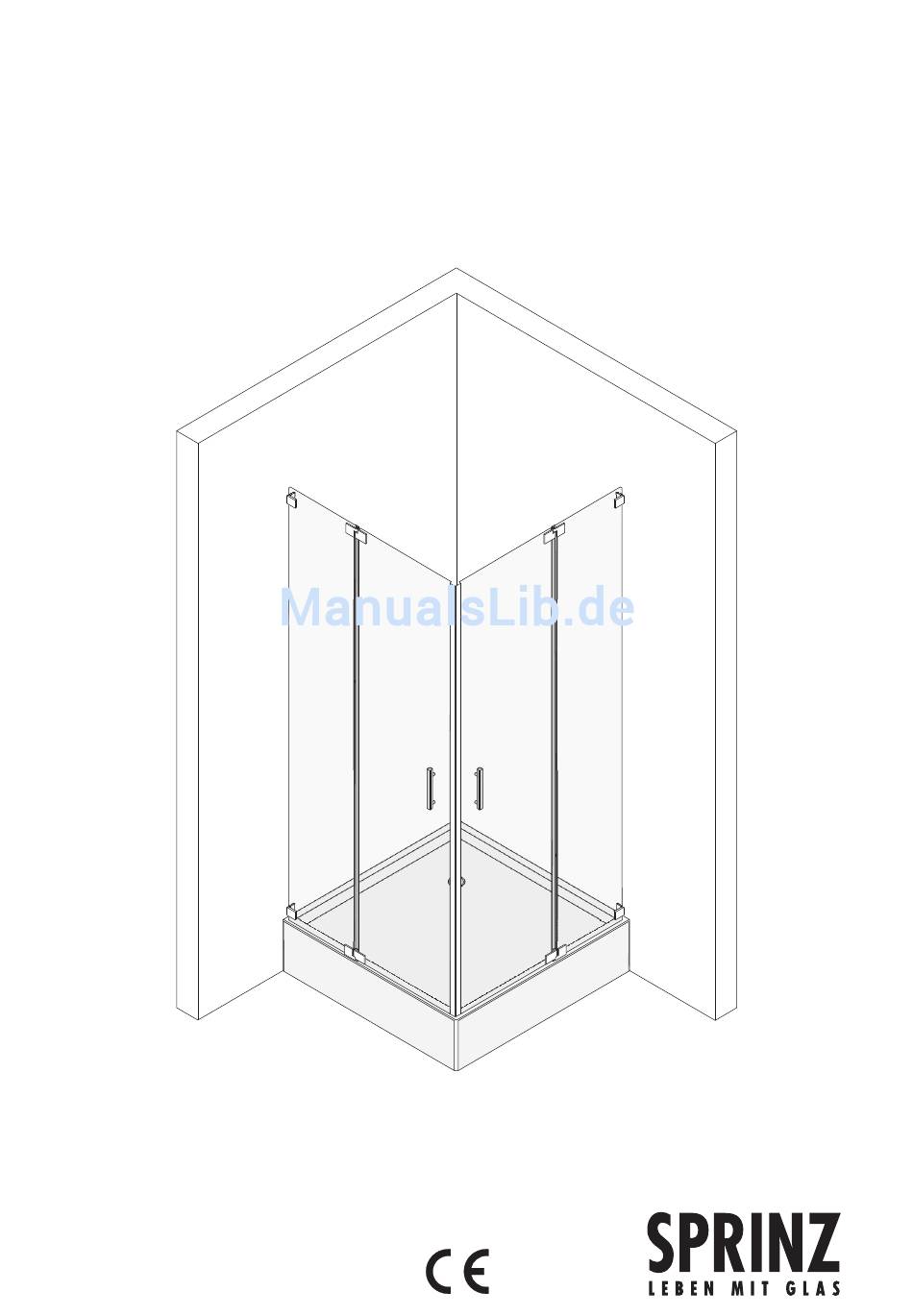

- Seite 1 M O N T A G E A N L E I T U N G ACHAT R PLUS T y p A R 1 0 , A R 11 , A R 2 1 , A R 2 5 , A R 5 3...
-
Seite 2: Warnhinweise
BENUTZERFÜHRUNG ACHAT R PLUS BENUTZERFÜHRUNG AUSFÜHRUNGEN SPRINZ produziert die ACHAT R PLUS Echtglas-Dusche in Warnhinweise folgenden Ausführungen: Abstufung der Warnhinweise Typ AR10 Typ AR11 2-Seiten Warnhinweise unterscheiden sich nach der Art der Gefahr Typ AR11 3-Seiten durch folgende Signalworte: Typ AR21 mit Magnetleiste 90°... -
Seite 3: Lieferumfang
LIEFERUMFANG ACHAT R PLUS Typ AR11 2-Seiten Typ AR21 mit Magnetleiste 180° Es sind enthalten: Es sind enthalten: 2 Festteile 1 Festteil 1 Tür 1 Tür 2 Scharniere 180° 2 Scharniere 180° 4 Wandwinkel 2 Wandwinkel 1 Griff 1 Griff 1 Streifdichtung 1 Streifdichtung 2 Magnetleisten... -
Seite 4: Montage Der Dusche
MONTAGE DER DUSCHE ACHAT R PLUS Typ AR53 MONTAGE DER DUSCHE 1 Festteil Voraussetzung 2 Wandwinkel Montagematerial Voraussetzung für eine schnelle und saubere Montage: - Befestigungsschrauben Lieferumfang prüfen auf - Dübel 6 mm - Vollständigkeit, - PVC-Unterlagen - ordnungsgemäßen Zustand, - Holzunterlagen 1 mm, 2 mm und 3 mm - Maßhaltigkeit. - Seite 5 MONTAGE DER DUSCHE ACHAT R PLUS Übersicht Legende Typ AR10: 1. Wandwinkel 2. Festteil 3. Scharnier 4. Streifdichtung 5. Tür 6. Griff 7. Magnetleiste Legende Typ AR11 2-Seiten links: 1 2 3 6 7 7 1. Wandwinkel 2. Festteil 3. Scharnier 4.
- Seite 6 MONTAGE DER DUSCHE ACHAT R PLUS 1 2 3 6 7 8 8 9 Legende Typ AR11 3-Seiten links: 1. Winkel Glas/Glas 2. Festteil 3. Scharnier 4. Streifdichtung 5. Tür 6. Wandwinkel 7. Griff 8. Magnetleiste 9. Haltestange Glas-Glas mit T-Stück Legende Typ AR11 3-Seiten rechts: 1.
- Seite 7 MONTAGE DER DUSCHE ACHAT R PLUS Legende Typ AR21 mit Magnetleiste 90° rechts: 1. Magnetträgerprofil 2. Magnetleiste 90° 3. Griff 4. Tür 5. Streifdichtung 6. Scharnier 7. Festteil 8. Wandwinkel 1 2 3 6 7 78 Legende Typ AR21 mit Magnetleiste 180° links: 1.
- Seite 8 MONTAGE DER DUSCHE ACHAT R PLUS Legende Typ AR21 mit Streifdichtung links: 1 2 3 1. Wandwinkel 2. Festteil 3. Scharnier 4. Streifdichtung 5. Tür 6. Griff Legende Typ AR21 mit Streifdichtung rechts: 1. Streifdichtung 2. Griff 3. Tür 4. Scharnier 5.
- Seite 9 MONTAGE DER DUSCHE ACHAT R PLUS Legende AR53 links: 1. Wandwinkel 2. Festteil Legende AR53 rechts: 1. Festteil 2. Wandwinkel Legende Scharniere 180°: 1. Kappe 2. Clipskappe 3. Klemmschraube 4. Konus 5. Ring 6. Aufnahmeseite 7. Gewindeschraube für Feinjustierung 8. Bolzenseite...
- Seite 10 MONTAGE DER DUSCHE ACHAT R PLUS Legende Wandwinkel: 1. Clipskappe 2. Klemmschraube 3. Konus 4. Ring 5. Clipskappe 6. Wandwinkel Legende Glas/Glas-Winkel: 1. Clipskappe 2. Ring 3. Verstellscheibe 4. Klemmschraube 5. Clipskappe 6. Glas/Glas-Winkel Wandwinkel an Festteil schrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
- Seite 11 MONTAGE DER DUSCHE ACHAT R PLUS Scharnier unten an Tür montieren Aufnahmeseite des Scharniers unten 1 lochmittig an Tür montie- ren. Hinweis Ausschließlich unteres Scharnier montieren. Die Montage des oberen Scharnieres erfolgt zu einem späteren Zeitpunkt. Bei Typen AR10 und AR25 die Arbeiten jeweils an beiden Türen ausfüh- ren.
- Seite 12 MONTAGE DER DUSCHE ACHAT R PLUS Bild: Typen AR25 Streifdichtung auf Tür stecken Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ AR21 mit Streifdichtung. Streifdichtung 2 von vorn auf Tür 1 stecken. Sicherstellen, dass die Streifdichtung über die gesamte Länge auf der Glaskante anliegt.
- Seite 13 MONTAGE DER DUSCHE ACHAT R PLUS Griffe montieren (Standard-Griff) Glas platzt ab! Immer auf beiden Seiten Dichtringe verwenden. Sicherstellen, dass ein Dichtring auf dem Griffin- Vorsicht nenteil liegt. Griffinnenteil 1 mit Schraube 2 an Tür festschrauben. Griffaußenteil 4 auf Schraube 2 stecken. Griffaußenteil 4 mit Gewindestift 3 sichern.
- Seite 14 MONTAGE DER DUSCHE ACHAT R PLUS Bild: Typen AR10, AR11, AR21 Bild: Typ AR25 Befestigungslöcher anzeichnen Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil. Bei Typ 021 Befestigungslöcher ausschließlich auf der Anschlagseite anzeichnen und bohren.
- Seite 15 MONTAGE DER DUSCHE ACHAT R PLUS Ausrichtlinie mit längerer Wasserwaage 1 anzeichnen. Hinweis Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas auf Glasskizze Bei Angabe Einrückmaß auf Glasskizze: Ausrichtlinie mit folgendem Abstand vom Wannenrand anzeich- nen: - xx = Einrückmaß auf Glasskizze + 31 mm Bei Angabe Außenkannte Glas auf Glasskizze: Ausrichtlinie von Außenkannte Glas 31 mm nach innen anzeich- nen.
- Seite 16 MONTAGE DER DUSCHE ACHAT R PLUS Festteil verschrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil. Festteil wie folgt verschrauben: 3 mm Holzunterlagen 2 auf Wannenrand legen. Festteil 1 auf Holzunterlagen 2 stellen. Festteil mit Wandwinkel an Wand schrauben.
- Seite 17 MONTAGE DER DUSCHE ACHAT R PLUS Türen montieren und ausrichten Glas platzt ab! Tür vorsichtig in Scharnier einsetzen. Sicherstellen, dass die Tür nicht auf die Dusch- Vorsicht wanne fällt. Bild: Typen AR10, AR11, AR21, AR25 Aufnahmeseite des oberen Scharniers 2 in Bolzenseite des oberen Scharniers 1 hängen.
- Seite 18 MONTAGE DER DUSCHE ACHAT R PLUS Magnetträgerprofil 90° montieren Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ 021 mit Magnetleiste 90°. Magnetleiste auf Magnetträgerprofil stecken. Sicherstellen, dass Festteil und Tür parallel zum Wannenrand aus- gerichtet sind. Sicherstellen, dass Magnetleiste und Magnetträgerprofil oben bün- dig sind.
- Seite 19 MONTAGE DER DUSCHE ACHAT R PLUS Magnetaufnahme 8x10 montieren Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ 021 mit Magnetleiste 180°. Magnetleiste auf Magnetaufnahme 8x10 stecken. Sicherstellen, dass Festteil und Tür parallel zum Wannenrand aus- gerichtet sind. Sicherstellen, dass Magnetleiste und Magnetaufnahme 8x10 oben bündig sind.
- Seite 20 MONTAGE DER DUSCHE ACHAT R PLUS Gelenkstange montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 21 MONTAGE DER DUSCHE ACHAT R PLUS Glasschwert montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 22 MONTAGE DER DUSCHE ACHAT R PLUS Haltestange Glas-Wand montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 23 MONTAGE DER DUSCHE ACHAT R PLUS Haltestange Glas-Wand mit T-Stück montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 24 MONTAGE DER DUSCHE ACHAT R PLUS Haltestange Glas-Glas mit T-Stück montieren Dieser Arbeitsschritt gilt ausschließlich für Typ AR11 3-Seiten und Vari- anten mit Haltestange Glas-Glas mit T-Stück. Sicherstellen, dass die Türen geschlossen sind. Haltestange mit Glashaltern 1 auf Festteil stecken. Sicherstellen, dass die Haltestange rechts und links gleichmäßig übersteht.
- Seite 25 MONTAGE DER DUSCHE ACHAT R PLUS Festteile innen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen - Festteil und Wand. - Duschwanne und Festteil. Bild: Typen AR10, AR11, AR21, AR25 Festteile außen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen - Festteil und Wand. - Duschwanne und Festteil.
- Seite 26 MONTAGE DER DUSCHE ACHAT R PLUS Bild: Typ AR11 2-Seiten links Bild: Typ AR11 2-Seiten rechts Bild: Typ AR11 3-Seiten links...
- Seite 27 MONTAGE DER DUSCHE ACHAT R PLUS Bild: Typ AR11 3-Seiten rechts Bild: Typ AR21 mit Magnetleiste 90° links Bild: Typ AR21 mit Magnetleiste 90° rechts...
- Seite 28 MONTAGE DER DUSCHE ACHAT R PLUS Bild: Typ AR21 mit Magnetleiste 180° links Bild: Typ AR21 mit Magnetleiste 180° rechts Bild: Typ AR21 mit Streifdichtung links...
- Seite 29 MONTAGE DER DUSCHE ACHAT R PLUS Bild: Typ AR21 mit Streifdichtung rechts Bild: Typ AR25 Bild: Typ AR53 links...
- Seite 30 MONTAGE DER DUSCHE ACHAT R PLUS Bild: Typ AR53 rechts...
