Sprinz ACHAT R PLUS Montageanleitung Seite 10

MONTAGE DER DUSCHE
ACHAT R PLUS
6
9
8
7
6
10

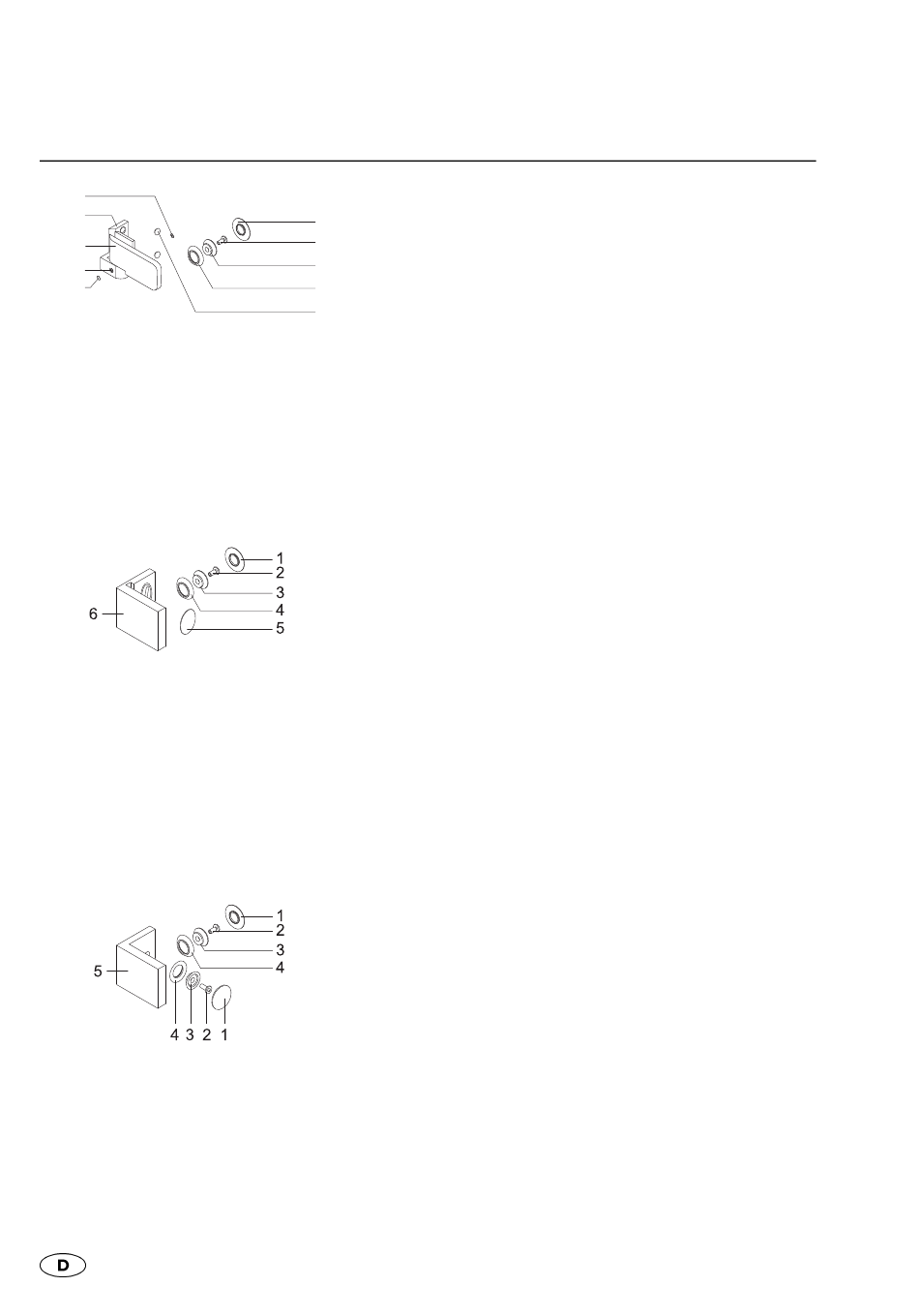

Legende Scharniere 90°:
1 1. Clipskappe
2. Klemmschraube
2
3. Konus
3
4. Ring
5. Kappe
4
6. Kappe
5
7. Gewindeschraube für Feinjustierung
8. Scharnier
9. Wandanschraublasche
Legende Wandwinkel:
1. Clipskappe
2. Klemmschraube
3. Konus
4. Ring
5. Clipskappe
6. Wandwinkel
Legende Glas/Glas-Winkel
1. Clipskappe
2. Klemmschraube
3. Konus
4. Ring
5. Glas/Glas-Winkel
