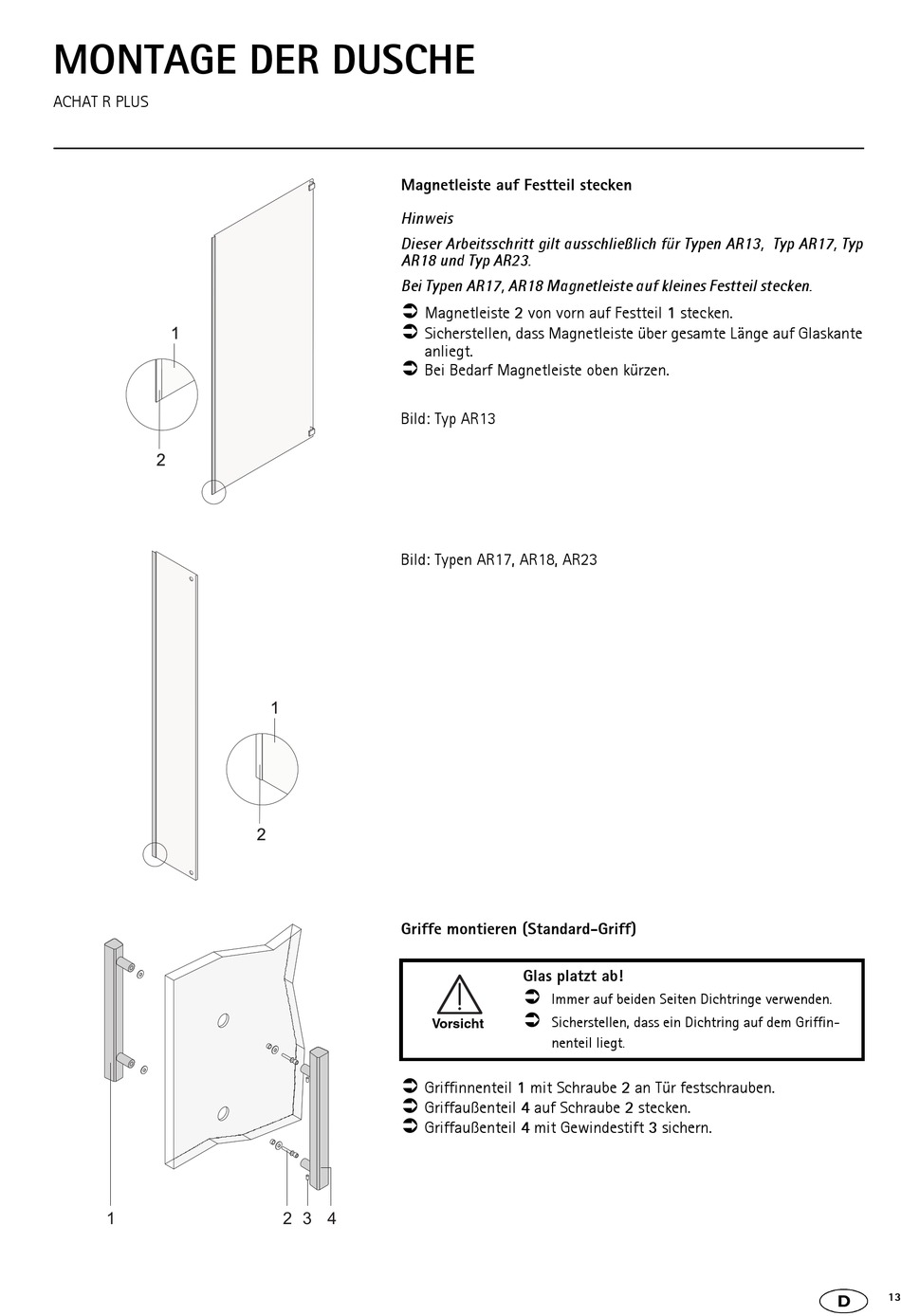

MONTAGE DER DUSCHE
ACHAT R PLUS
1
Magnetleiste auf Festteil stecken
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen AR13, Typ AR17, Typ
AR18 und Typ AR23.
Bei Typen AR17, AR18 Magnetleiste auf kleines Festteil stecken.
Magnetleiste 2 von vorn auf Festteil 1 stecken.
Sicherstellen, dass Magnetleiste über gesamte Länge auf Glaskante
anliegt.
Bei Bedarf Magnetleiste oben kürzen.
Bild: Typ AR13
Bild: Typen AR17, AR18, AR23
Griffe montieren (Standard-Griff)
Vorsicht
Griffinnenteil 1 mit Schraube 2 an Tür festschrauben.
Griffaußenteil 4 auf Schraube 2 stecken.
Griffaußenteil 4 mit Gewindestift 3 sichern.
2 3 4
Glas platzt ab!
Immer auf beiden Seiten Dichtringe verwenden.
Sicherstellen, dass ein Dichtring auf dem Griffin-
nenteil liegt.
13
