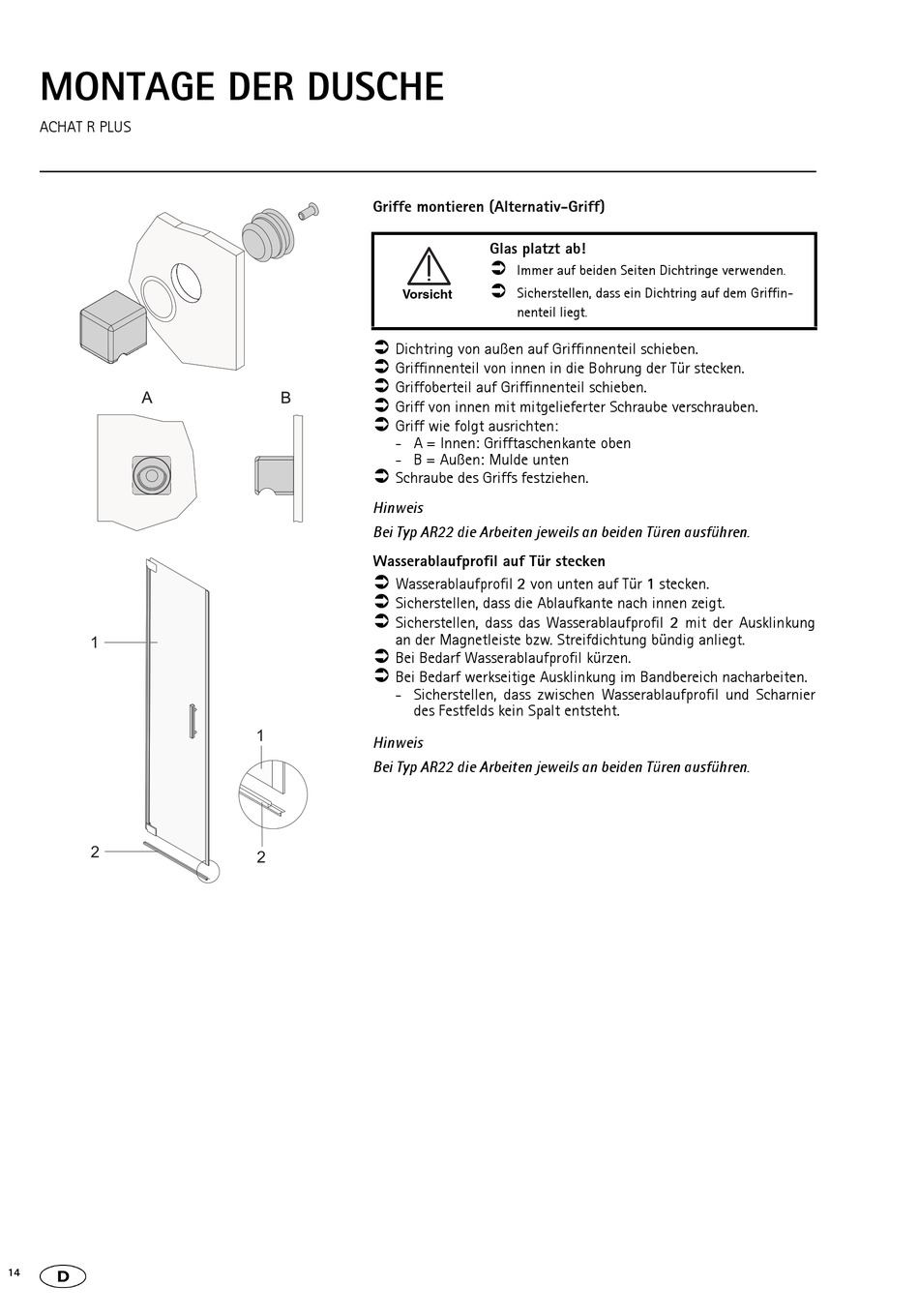

MONTAGE DER DUSCHE
ACHAT R PLUS
1
2
14
Griffe montieren (Alternativ-Griff)
Vorsicht
Dichtring von außen auf Griffinnenteil schieben.
Griffinnenteil von innen in die Bohrung der Tür stecken.
Griffoberteil auf Griffinnenteil schieben.
Griff von innen mit mitgelieferter Schraube verschrauben.
Griff wie folgt ausrichten:
- A = Innen: Grifftaschenkante oben
- B = Außen: Mulde unten
Schraube des Griffs festziehen.
Hinweis
Bei Typ AR22 die Arbeiten jeweils an beiden Türen ausführen.
Wasserablaufprofil auf Tür stecken
Wasserablaufprofil 2 von unten auf Tür 1 stecken.
Sicherstellen, dass die Ablaufkante nach innen zeigt.
Sicherstellen, dass das Wasserablaufprofil 2 mit der Ausklinkung
an der Magnetleiste bzw. Streifdichtung bündig anliegt.
Bei Bedarf Wasserablaufprofil kürzen.
Bei Bedarf werkseitige Ausklinkung im Bandbereich nacharbeiten.
- Sicherstellen, dass zwischen Wasserablaufprofil und Scharnier
des Festfelds kein Spalt entsteht.
1
Hinweis
Bei Typ AR22 die Arbeiten jeweils an beiden Türen ausführen.
2
Glas platzt ab!
Immer auf beiden Seiten Dichtringe verwenden.
Sicherstellen, dass ein Dichtring auf dem Griffin-
nenteil liegt.
