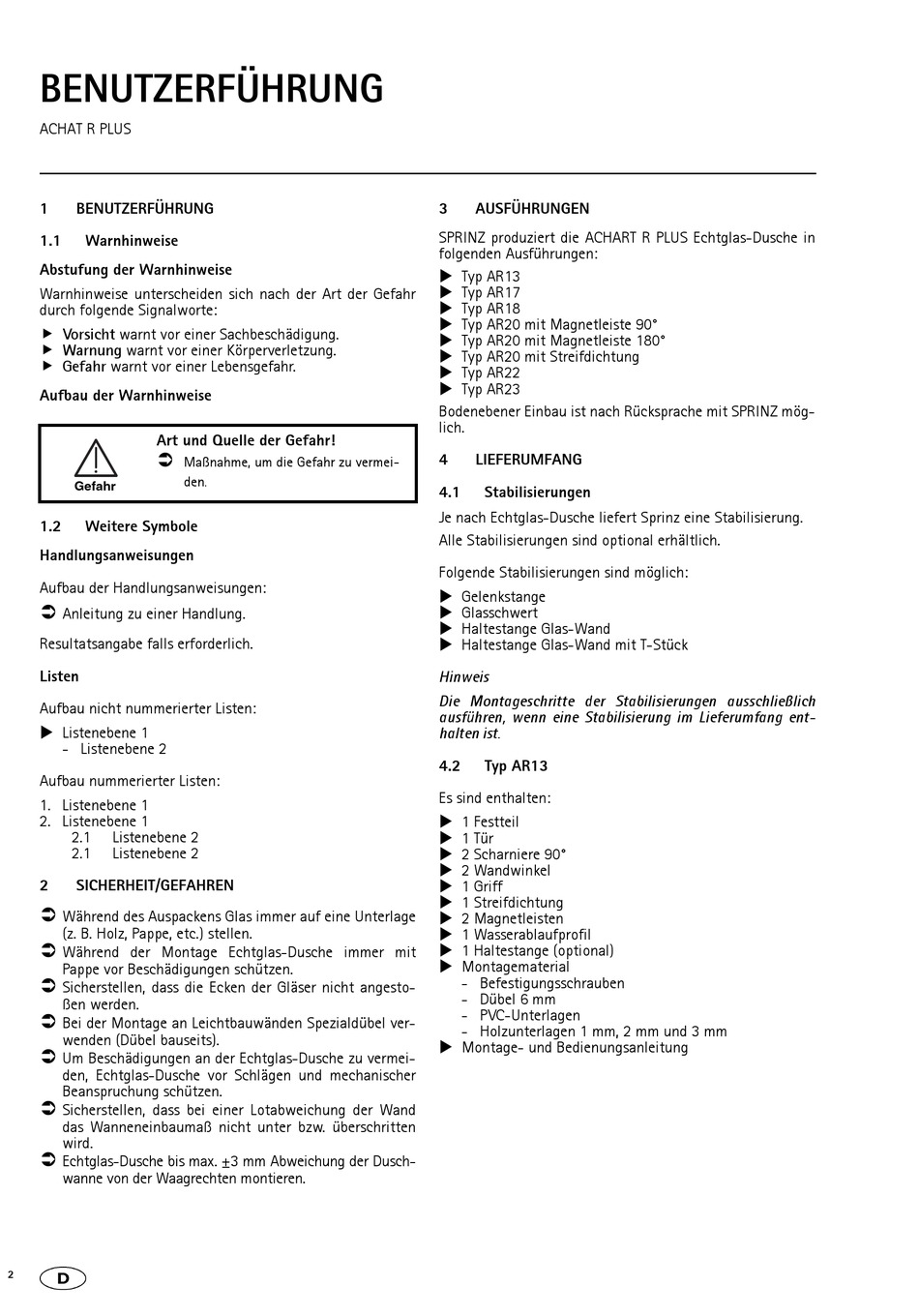

BENUTZERFÜHRUNG
ACHAT R PLUS
1
BENUTZERFÜHRUNG
1.1
Warnhinweise
Abstufung der Warnhinweise
Warnhinweise unterscheiden sich nach der Art der Gefahr
durch folgende Signalworte:
Vorsicht warnt vor einer Sachbeschädigung.
Warnung warnt vor einer Körperverletzung.
Gefahr warnt vor einer Lebensgefahr.
Aufbau der Warnhinweise
Art und Quelle der Gefahr!
Gefahr
1.2
Weitere Symbole
Handlungsanweisungen
Aufbau der Handlungsanweisungen:
Anleitung zu einer Handlung.
Resultatsangabe falls erforderlich.
Listen
Aufbau nicht nummerierter Listen:
Listenebene 1
- Listenebene 2
Aufbau nummerierter Listen:
1. Listenebene 1
2. Listenebene 1
2.1
Listenebene 2
2.1
Listenebene 2
2
SICHERHEIT/GEFAHREN
Während des Auspackens Glas immer auf eine Unterlage
(z. B. Holz, Pappe, etc.) stellen.
Während der Montage Echtglas-Dusche immer mit
Pappe vor Beschädigungen schützen.
Sicherstellen, dass die Ecken der Gläser nicht angesto-
ßen werden.
Bei der Montage an Leichtbauwänden Spezialdübel ver-
wenden (Dübel bauseits).
Um Beschädigungen an der Echtglas-Dusche zu vermei-
den, Echtglas-Dusche vor Schlägen und mechanischer
Beanspruchung schützen.
Sicherstellen, dass bei einer Lotabweichung der Wand
das Wanneneinbaumaß nicht unter bzw. überschritten
wird.
Echtglas-Dusche bis max. ±3 mm Abweichung der Dusch-
wanne von der Waagrechten montieren.
2
Maßnahme, um die Gefahr zu vermei-
den.
3
AUSFÜHRUNGEN
SPRINZ produziert die ACHART R PLUS Echtglas-Dusche in
folgenden Ausführungen:
Typ AR13
Typ AR17
Typ AR18
Typ AR20 mit Magnetleiste 90°
Typ AR20 mit Magnetleiste 180°
Typ AR20 mit Streifdichtung
Typ AR22
Typ AR23
Bodenebener Einbau ist nach Rücksprache mit SPRINZ mög-
lich.
4
LIEFERUMFANG
4.1
Stabilisierungen
Je nach Echtglas-Dusche liefert Sprinz eine Stabilisierung.
Alle Stabilisierungen sind optional erhältlich.
Folgende Stabilisierungen sind möglich:
Gelenkstange
Glasschwert
Haltestange Glas-Wand
Haltestange Glas-Wand mit T-Stück
Hinweis
Die Montageschritte der Stabilisierungen ausschließlich
ausführen, wenn eine Stabilisierung im Lieferumfang ent-
halten ist.
4.2
Typ AR13
Es sind enthalten:
1 Festteil
1 Tür
2 Scharniere 90°
2 Wandwinkel
1 Griff
1 Streifdichtung
2 Magnetleisten
1 Wasserablaufprofil
1 Haltestange (optional)
Montagematerial
- Befestigungsschrauben
- Dübel 6 mm
- PVC-Unterlagen
- Holzunterlagen 1 mm, 2 mm und 3 mm
Montage- und Bedienungsanleitung
