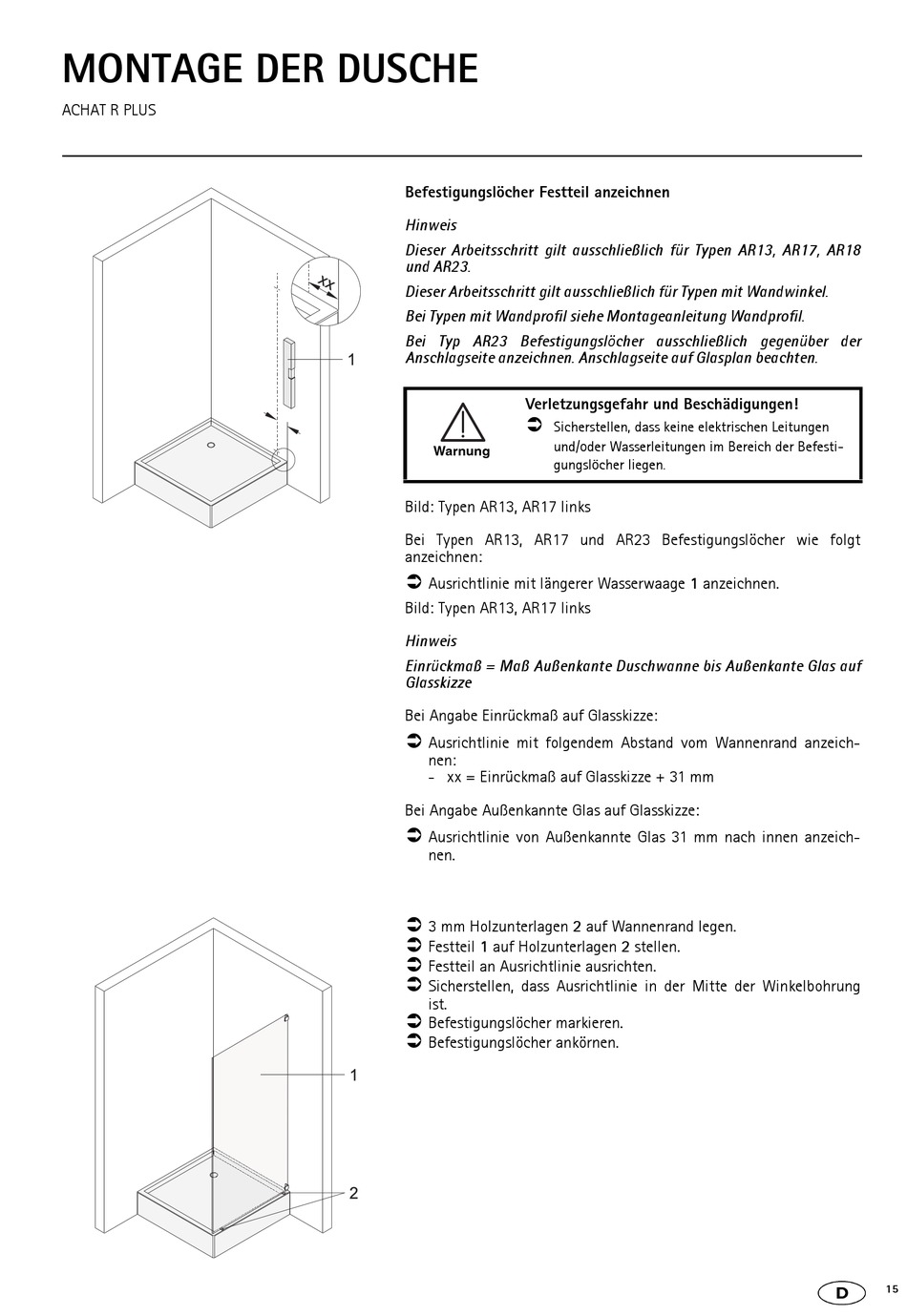

MONTAGE DER DUSCHE
ACHAT R PLUS
Befestigungslöcher Festteil anzeichnen
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen AR13, AR17, AR18
und AR23.
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Bei Typ AR23 Befestigungslöcher ausschließlich gegenüber der
Anschlagseite anzeichnen. Anschlagseite auf Glasplan beachten.
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen
und/oder Wasserleitungen im Bereich der Befesti-
Warnung
gungslöcher liegen.
Bild: Typen AR13, AR17 links
Bei Typen AR13, AR17 und AR23 Befestigungslöcher wie folgt
anzeichnen:
Ausrichtlinie mit längerer Wasserwaage 1 anzeichnen.
Bild: Typen AR13, AR17 links
Hinweis
Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas auf
Glasskizze
Bei Angabe Einrückmaß auf Glasskizze:
Ausrichtlinie mit folgendem Abstand vom Wannenrand anzeich-
nen:
- xx = Einrückmaß auf Glasskizze + 31 mm
Bei Angabe Außenkannte Glas auf Glasskizze:
Ausrichtlinie von Außenkannte Glas 31 mm nach innen anzeich-
nen.
3 mm Holzunterlagen 2 auf Wannenrand legen.
Festteil 1 auf Holzunterlagen 2 stellen.
Festteil an Ausrichtlinie ausrichten.
Sicherstellen, dass Ausrichtlinie in der Mitte der Winkelbohrung
ist.
Befestigungslöcher markieren.
Befestigungslöcher ankörnen.
15
