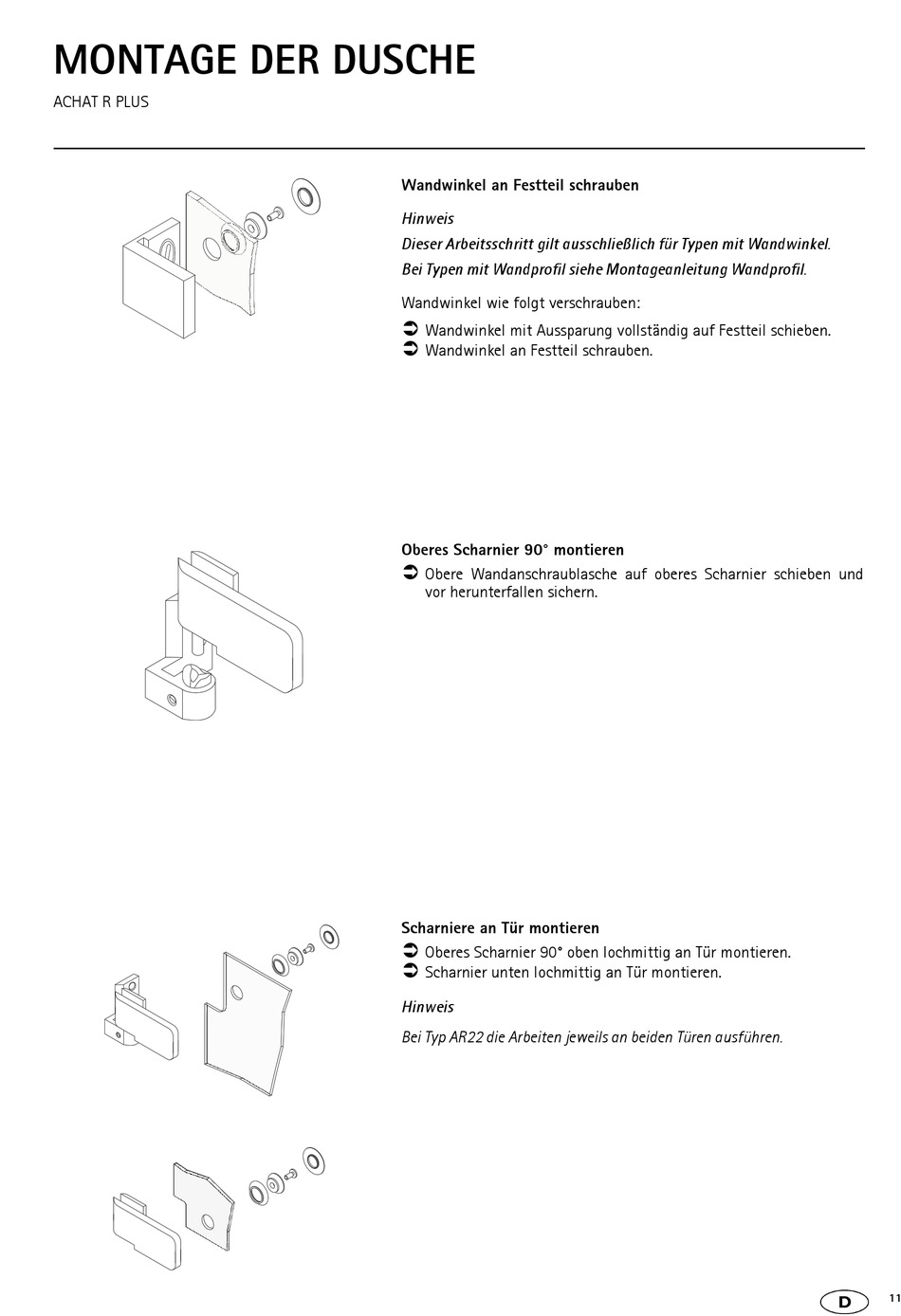

MONTAGE DER DUSCHE
ACHAT R PLUS
Wandwinkel an Festteil schrauben
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
Wandwinkel wie folgt verschrauben:
Wandwinkel mit Aussparung vollständig auf Festteil schieben.
Wandwinkel an Festteil schrauben.
Oberes Scharnier 90° montieren
Obere Wandanschraublasche auf oberes Scharnier schieben und
vor herunterfallen sichern.
Scharniere an Tür montieren
Oberes Scharnier 90° oben lochmittig an Tür montieren.
Scharnier unten lochmittig an Tür montieren.
Hinweis
Bei Typ AR22 die Arbeiten jeweils an beiden Türen ausführen.
11
