Inhaltszusammenfassung für Sprinz Spinell-Plus 24

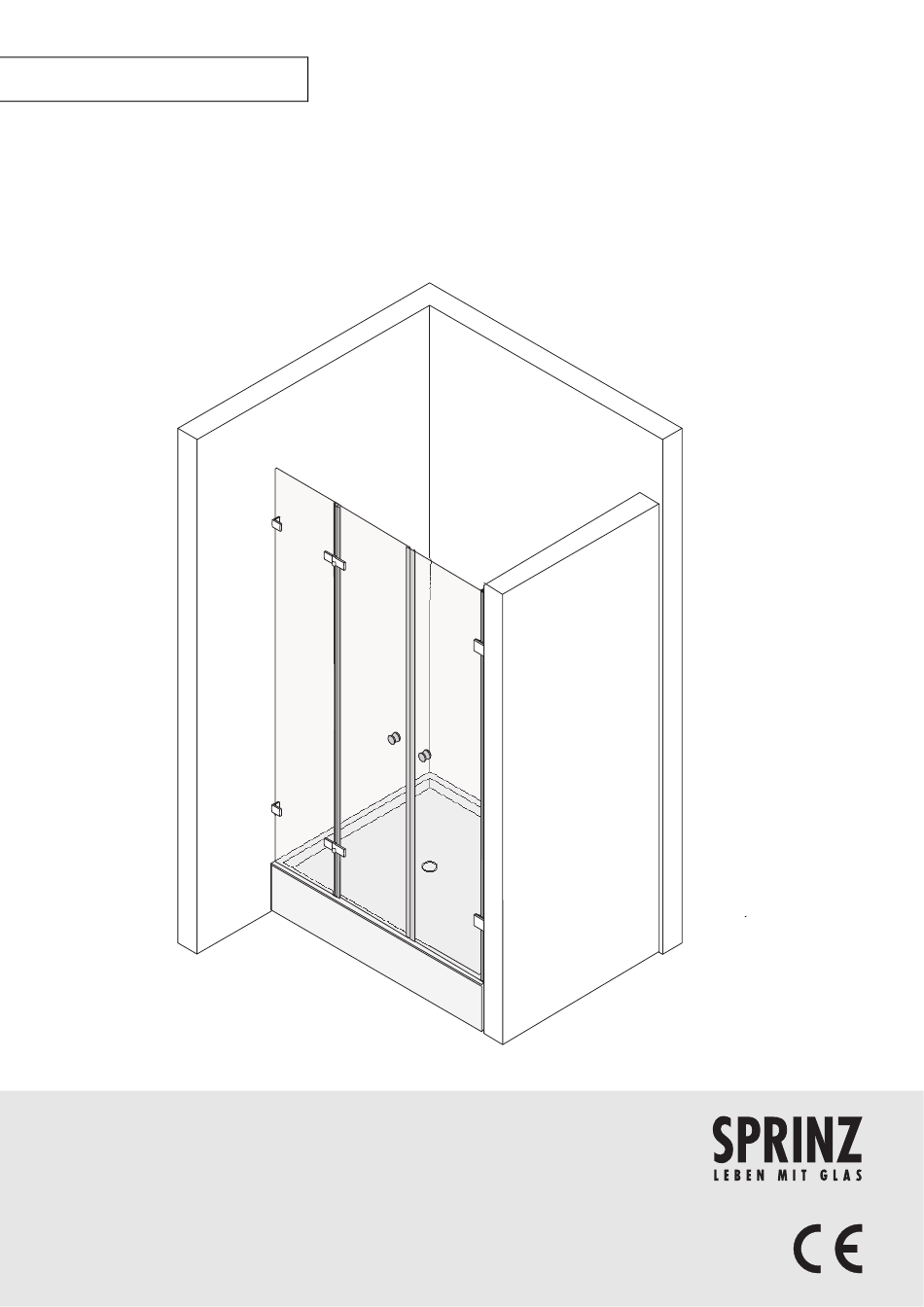

- Seite 1 M O N T A G E A N L E I T U N G . Spinell-Plus Glas Glas Hebe-Senk-Pendel-Scharnier T y p 2 4...
- Seite 2 1.1 Warnhinweise SPRINZ produziert die Echtglas-Dusche in folgenden Ausfüh- rungen: Abstufung der Warnhinweise Warnhinweise unterscheiden sich nach der Art der Gefahr Bodenebener Einbau ist nach Rücksprache mit SPRINZ mög- durch folgende Signalworte: lich. Vorsicht warnt vor einer Sachbeschädigung. Lieferumfang Warnung warnt vor einer Körperverletzung.
- Seite 3 MONTAGE DER DUSCHE Montage der Dusche 4.3 Zusätzliches Werkzeug Folgendes Werkzeug für die Montage bereithalten: Voraussetzung Bleistift Voraussetzung für eine schnelle und saubere Montage: Meterstab Messer Lieferumfang prüfen auf Körner Vollständigkeit, Bügelsäge ordnungsgemäßen Zustand, Gummihammer Kreuzschlitz-Schraubendreher Pz3 Maßhaltigkeit. längere Wasserwaage Werkzeuge bereithalten.
- Seite 4 MONTAGE DER DUSCHE Übersicht Legende Typ 24 Links: 1. Wandwinkel 2. Festteil 3. Scharnier 4. Streifdichtung 5. Tür 6. Griff 7. Magnetleiste 8. Streifdichtung 9. Alu flach 8x10 10. Scharnier 90° Legende Typ 24 rechts: 1. Scharnier 90° 2. Alu flach 8x10 3.
- Seite 5 MONTAGE DER DUSCHE Legende Wandwinkel: 1. Schraubkappe 2. Klemmschraube 3. Konus 4. Ring 5. Clipskappe 6. Wandwinkel Hinweis Da die Abstände der Bohrungen unterschiedlich sind: Bohrmaße der Festteile nach Glasplan prüfen und entsprechend montieren. Anschlagseite des Glasplans beachten. Glasplan zeigt die Innenansicht. Wandwinkel an Festteil schrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel.
- Seite 6 MONTAGE DER DUSCHE Befestigungslöcher Festteil anzeichnen Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung direkte Wandbefestigung eckig.
- Seite 7 MONTAGE DER DUSCHE Befestigungslöcher wie folgt bohren: Mit geeignetem Werkzeug Befestigungslöcher bohren. Dübel in Befestigungslöcher stecken. Sicherstellen, dass die Dübel bündig mit der Wand abschließen. Festteil verschrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung direkte Wandbefestigung eckig.
- Seite 8 MONTAGE DER DUSCHE Wasserablaufprofil auf Tür stecken Wasserablaufprofil 2 von unten auf Tür 1 stecken. Sicherstellen, dass die Ablaufkante nach innen zeigt. Sicherstellen, dass das Wasserablaufprofil 2 mit der Ausklinkung an der Magnetleiste bzw. Streifdichtung bündig anliegt. Bei Bedarf Wasserablaufprofil kürzen. Streifdichtung aufstecken Streifdichtung 1 von vorn auf das Festteil 2 stecken.
- Seite 9 MONTAGE DER DUSCHE Tür (Scharnier) montieren und ausrichten Glas platzt ab! Scharnier vorsichtig an Tür ansetzen. Sicherstellen, dass die Tür nicht auf die Duschwanne Vorsicht fällt. Tür auf Wannenrand stellen. Zwischen Tür und Wannenrand 8 mm Holzunterlage legen. Scharnier an Festteil montieren. Tür und Festteil mittels Exzenter im Scharnier ausrichten.
- Seite 10 MONTAGE DER DUSCHE Alu flach 8x10 bohren und dübeln Hinweis Befestigungslöcher ausschließlich auf der Anschlagseite bohren. Befestigungslöcher wie folgt bohren: Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen. Vorsicht Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits).
- Seite 11 MONTAGE DER DUSCHE Türen anzeichnen Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Glas platzt ab! Tür vorsichtig in Scharnier einsetzen. Sicherstellen, dass die Tür nicht auf die Duschwanne Vorsicht fällt.
- Seite 12 MONTAGE DER DUSCHE Tür (Scharnier 90°) montieren und ausrichten Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen. Vorsicht Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Befestigungslöcher wie folgt bohren: Mit geeignetem Werkzeug Befestigungslöcher bohren. Dübel in Befestigungslöcher stecken.
- Seite 13 MONTAGE DER DUSCHE Gelenkstange montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 14 MONTAGE DER DUSCHE Glasschwert montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 15 MONTAGE DER DUSCHE Haltestange Glas-Wand montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 16 MONTAGE DER DUSCHE Blenden montieren Clipskappen auf Scharniere stecken. Clipskappen auf Wandwinkel stecken. Kappen auf Schrauben kleben. Festteile innen und außen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen Glaskante und Wand. Duschwanne und Glaskante. Türen fixieren Türen 48 Stunden in geschlossenem Zustand fixieren, damit der Dichtstoff ausreichend trocknet.
- Seite 17 MONTAGE DER DUSCHE...
- Seite 18 Joh. Sprinz GmbH & Co. KG Postfach 2148 D-88192 Ravensburg TELEFON +49 751 5 60 80-0 +49 751 5 44 09 INTERNET www.sprinz.eu E-MAIL info@sprinz.eu...
