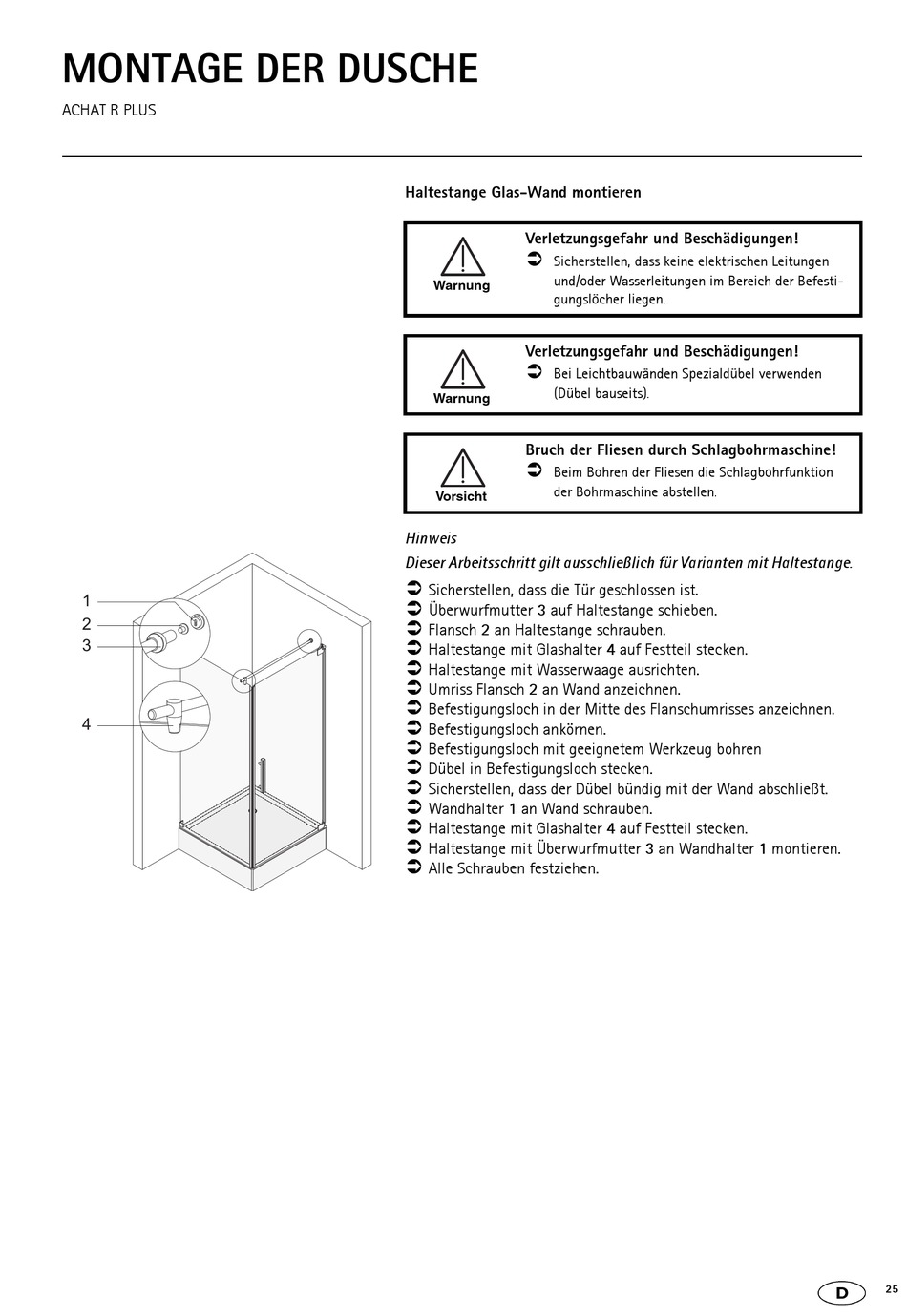

MONTAGE DER DUSCHE
ACHAT R PLUS
1
2
3
4
Haltestange Glas-Wand montieren
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen
und/oder Wasserleitungen im Bereich der Befesti-
Warnung
gungslöcher liegen.
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Warnung
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion
der Bohrmaschine abstellen.
Vorsicht
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Varianten mit Haltestange.
Sicherstellen, dass die Tür geschlossen ist.
Überwurfmutter 3 auf Haltestange schieben.
Flansch 2 an Haltestange schrauben.
Haltestange mit Glashalter 4 auf Festteil stecken.
Haltestange mit Wasserwaage ausrichten.
Umriss Flansch 2 an Wand anzeichnen.
Befestigungsloch in der Mitte des Flanschumrisses anzeichnen.
Befestigungsloch ankörnen.
Befestigungsloch mit geeignetem Werkzeug bohren
Dübel in Befestigungsloch stecken.
Sicherstellen, dass der Dübel bündig mit der Wand abschließt.
Wandhalter 1 an Wand schrauben.
Haltestange mit Glashalter 4 auf Festteil stecken.
Haltestange mit Überwurfmutter 3 an Wandhalter 1 montieren.
Alle Schrauben festziehen.
