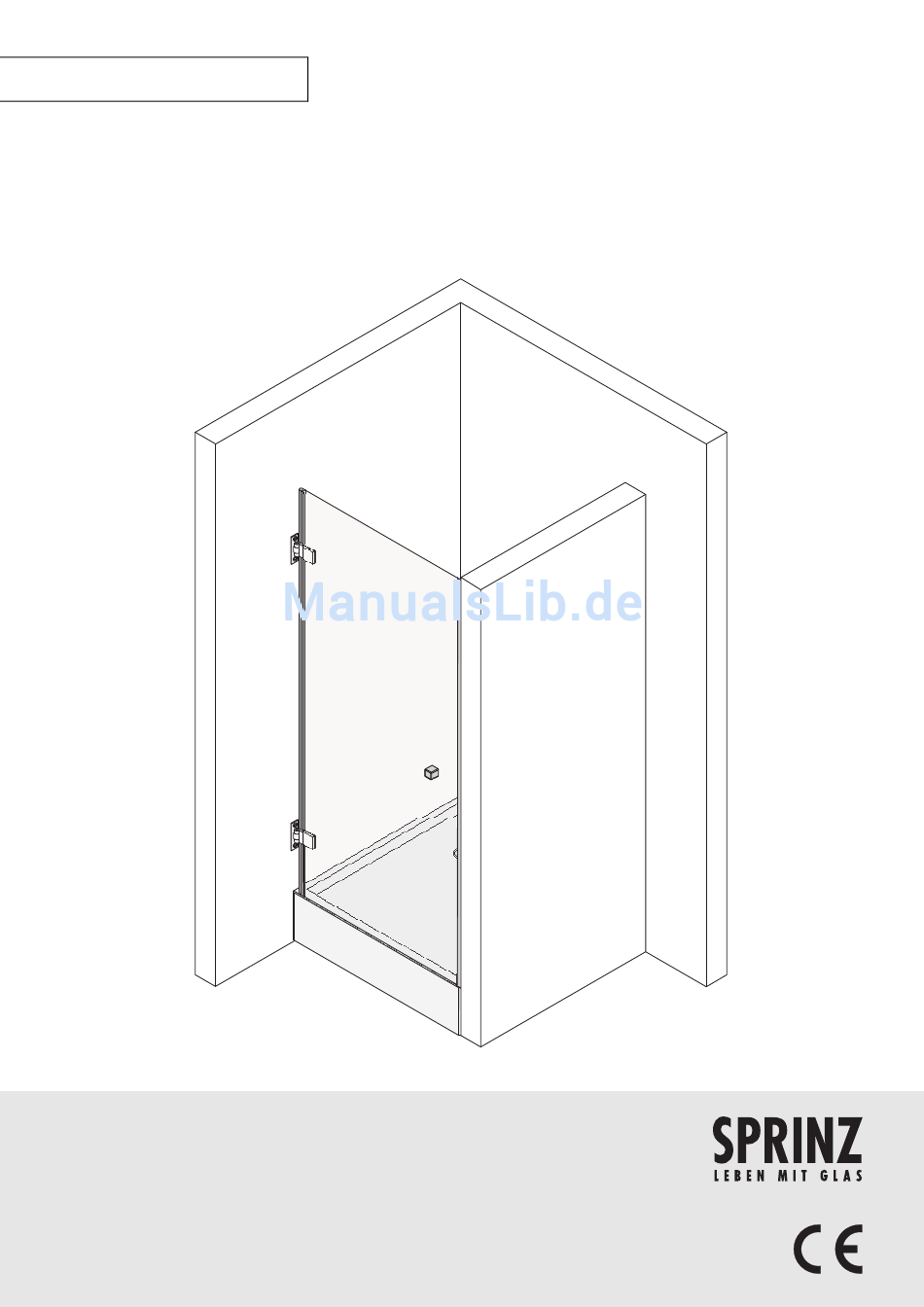

- Seite 1 M O N T A G E A N L E I T U N G . Spinell-Plus Glas Wand Hebe-Senk-Pendel-Scharnier T y p 2 0 , 2 2...
-
Seite 2: Warnhinweise
Abstufung der Warnhinweise Typ 20 Typ 22 Warnhinweise unterscheiden sich nach der Art der Gefahr durch folgende Signalworte: Bodenebener Einbau ist nach Rücksprache mit SPRINZ mög- lich. Vorsicht warnt vor einer Sachbeschädigung. Warnung warnt vor einer Körperverletzung. -
Seite 3: Montage Der Dusche
MONTAGE DER DUSCHE Zusätzliches Werkzeug Montage der Dusche Folgendes Werkzeug für die Montage bereithalten: Voraussetzung Bleistift Meterstab Voraussetzung für eine schnelle und saubere Montage: Messer Lieferumfang prüfen auf Körner Vollständigkeit, Bügelsäge Gummihammer ordnungsgemäßen Zustand, ... - Seite 4 MONTAGE DER DUSCHE Übersicht Legende Typ 20 links: 1. Scharnier 2. Alu flach 8x10 3. Streifdichtung 4. Tür 5. Griff Legende Typ 20 rechts: 1. Streifdichtung 2. Griff 3. Tür 4. Alu flach 8x10 5. Scharnier Legende Typ 22: 1. Scharnier 2.
- Seite 5 Hinweis Bei Typ 22 die Arbeiten jeweils an beiden Türen ausführen. Streifdichtung auf Tür stecken Hinweis Dieser Arbeitsschritt gilt ausschließlich für den Typ 20. Streifdichtung 2 von vorn auf Tür 1 stecken. Sicherstellen, dass die Streifdichtung über die gesamte Länge auf der Glaskante anliegt.
- Seite 6 MONTAGE DER DUSCHE Wasserablaufprofil auf Tür stecken Wasserablaufprofil 2 von unten auf Tür 1 stecken. Sicherstellen, dass die Ablaufkante nach innen zeigt. Sicherstellen, dass das Wasserablaufprofil 2 mit der Ausklinkung an der Magnetleiste bündig anliegt. Bei Bedarf Wasserablaufprofil kürzen. Hinweis Bei Typ 22 die Arbeiten jeweils an beiden Türen ausführen.
- Seite 7 Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Bild: Typen 20, 22 links Befestigungslöcher wie folgt anzeichnen: Ausrichtlinie mit längerer Wasserwaage 1 anzeichnen. Bild: Typen 20, 22 links Hinweis Einrückmaß...
- Seite 8 Bei Typ 22 die Arbeiten jeweils an beiden Türen ausführen. Alu flach 8x10 anschrauben. Alu flach 8x10 auf Innenseite ohne Fase mit transparentem Sanitärsilikon versiegeln. Bild: Typen 20, 22 links Türen anzeichnen Hinweis Bei Typ 22 die Arbeiten jeweils an beiden Türen ausführen. Verletzungsgefahr und Beschädigungen! ...
- Seite 9 MONTAGE DER DUSCHE Streifdichtung auf Alu flach 8x10 stecken Hinweis Dieser Arbeitsschritt gilt für alle Typen. Streifdichtung 2 auf Alu flach 8x10 1 stecken. Sicherstellen, dass die Streifdichtung über die gesamte Länge auf dem Alu flach 8x10 anliegt. ...
- Seite 10 MONTAGE DER DUSCHE Bild: Typ 20 links Bild: Typ 20 rechts Bild: Typ 22...
- Seite 12 Joh. Sprinz GmbH & Co. KG Postfach 2148 D-88192 Ravensburg TELEFON +49 751 5 60 80-0 +49 751 5 44 09 INTERNET www.sprinz.eu E-MAIL info@sprinz.eu...
