Sprinz SPRINTER PLUS SP52 Montageanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für Sprinz SPRINTER PLUS SP52
Inhaltszusammenfassung für Sprinz SPRINTER PLUS SP52

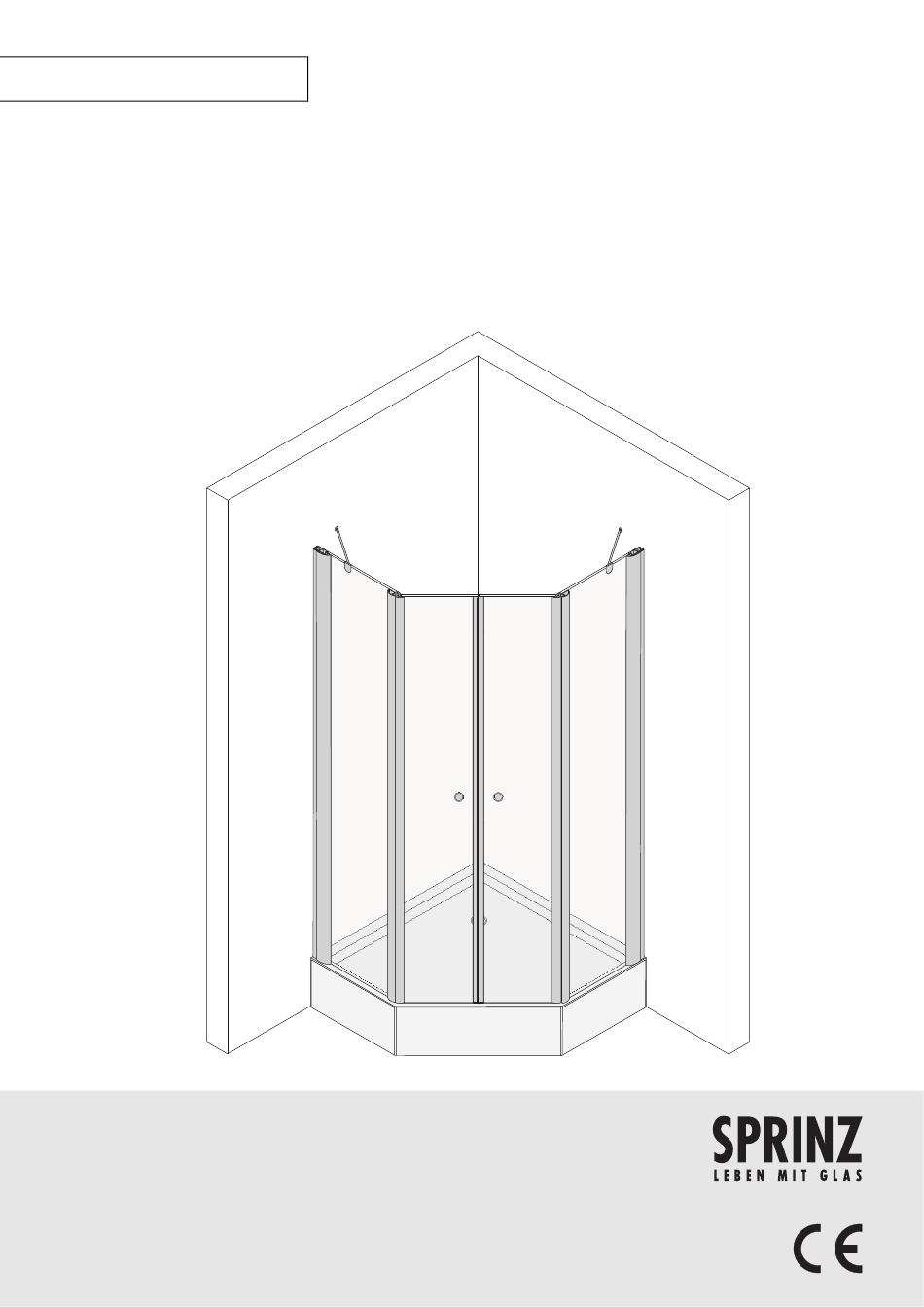

- Seite 1 M O N T A G E A N L E I T U N G . SPRINTER PLUS S P 5 2 , S P 5 3 , S P 5 4 , S P 5 5 , S P 5 6...
-
Seite 2: Warnhinweise
SP54 durch folgende Signalworte: SP55 Vorsicht warnt vor einer Sachbeschädigung. SP56 Warnung warnt vor einer Körperverletzung. Bodenebener Einbau ist nach Rücksprache mit SPRINZ mög- Gefahr warnt vor einer Lebensgefahr. lich. Aufbau der Warnhinweise Lieferumfang Art und Quelle der Gefahr! 4.1 SP52, SP53, SP54, SP55, SP56 Maßnahme, um die Gefahr zu vermei-... - Seite 3 MONTAGE DER DUSCHE Montage der Dusche Voraussetzung Voraussetzung für eine schnelle und saubere Montage: Lieferumfang prüfen auf Vollständigkeit, ordnungsgemäßen Zustand, Maßhaltigkeit. Werkzeuge bereithalten. Beiliegenden Glasplan beachten. Hinweis Glasplan zeigt die Innenansicht. Anschlagseite des Glas- plans beachten.
-
Seite 4: Montage Der Dusche
MONTAGE DER DUSCHE Übersicht Legende SP52, SP53, SP54, SP55, SP56: 1. Wandprofil 2. Festteil (mit vormontiertem Wandprofil und Drehprofil) 3. Tür (mit vormontiertem Drehprofil) 4. Griff (beidseitig) Lotrechtigkeit der Duschwanne prüfen Lotrechtigkeit der Duschwanne wie folgt prüfen: Höchsten Eckpunkt der Duschwanne ermitteln. Niedrigsten Eckpunkt der Duschwanne ermitteln. - Seite 5 MONTAGE DER DUSCHE Befestigungslöcher bohren und dübeln Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen. Vorsicht Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Befestigungslöcher wie folgt bohren: Mit geeignetem Werkzeug Befestigungslöcher bohren. Dübel in Befestigungslöcher stecken.
- Seite 6 MONTAGE DER DUSCHE Wasserablaufprofil auf Tür stecken Quetschen, Brechen oder Verschieben des Wasserab- laufprofils! Tür vorsichtig schließen. Vorsicht Sicherstellen, dass sich der Hebe-/Senkmechanismus (Stift mit Ver- zahnung) des Drehprofils der Tür unten befindet. Unterprofil 2 von unten auf Tür 1 stecken Wasserablaufprofil 3 von unten auf Unterprofil 2 stecken.
- Seite 7 MONTAGE DER DUSCHE Festteile/Türen zum Einsetzen vorbereiten Position Maßstellschraube voreinstellen: Maßstell- schraube 800/ 900/ 1000/ 1200/ 1300/ 1400/ 22 mm 1500/ 1600/ 1700/ 782/ 882/ 982 792/ 892/ 992/ 774/ 874/ 974 14 mm 1282/ 1382/ 1482/ 1582/ 1682 783/ 883/ 983/ 765/ 865/ 965 5 mm 1265/ 1365/ 1465/ 1565/ 1665 Wanneneinbaumaß...
- Seite 8 MONTAGE DER DUSCHE Sicherstellen, dass sich die Stellschrauben in der Nut befinden (zur Kontrolle am Festteil ziehen). Holzunterlage unter vormontierten Wandprofil gegen 3 mm PVC- Unterlage tauschen. Holzunterlage entfernen und 1 mm PVC-Unterlage unter Lagerblock schieben. Hinweis Bei den Varianten SP10, SP11, SP13, SP15, SP16, SP17, SP22, SP25, SP26, SP27, SP42, SP43, SP44, SP45, SP46, SP52, SP53, SP54, SP55, SP56, die Arbeiten jeweils an beiden Seiten ausführen.
- Seite 9 MONTAGE DER DUSCHE Tür montieren Schraube 5 leicht lösen und Stift 3 aus Lagerblock 4 entfernen. Mit Ablaufprofil und Magnetleiste/Streifdichtung vorbereitete Tür in vormontierten Lagerblock 1 stellen. Schraube 2 ist für die Positionierung der Tür nach der Montage des oberen Lagerblocks. Tür unter den Lagerblock 4 schieben Stift 3 in Lagerblock 4 und Aufnahme der Tür stecken.
- Seite 10 MONTAGE DER DUSCHE Plexi-Halbrundstab Um eine bessere Dichtheit an der Duschwanne zu erreichen: Plexi-Halbrundstab 1 auf Maß der Tür ablängen. Länge: Vorderkante bis Lagerblock. Plexi-Halbrundstab 1 mit transparentem Sanitärsilikon auf Dusch- wanne kleben. Bild: Schnittdarstellung gerade Tür Gelenkstange montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung...
- Seite 11 MONTAGE DER DUSCHE Festteile innen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen Wandprofil und Wand. Duschwanne und Glaskante. Duschwanne und Lagerblock. Hinweis Zwischen Duschwanne und Profilkante nicht versiegeln, damit eventuell eingedrungenes Wasser ausläuft. Bild: Varianten SP52, SP53, SP54, SP55, SP56 Festteile außen versiegeln Festteil mit transparentem Sanitärsilikon versiegeln zwischen Duschwanne und Wandprofil.
- Seite 12 Joh. Sprinz GmbH & Co. KG Postfach 2148 D-88192 Ravensburg TELEFON +49 751 5 60 80-0 +49 751 5 44 09 INTERNET www.sprinz-showers.com E-MAIL info@sprinz-showers.com...
