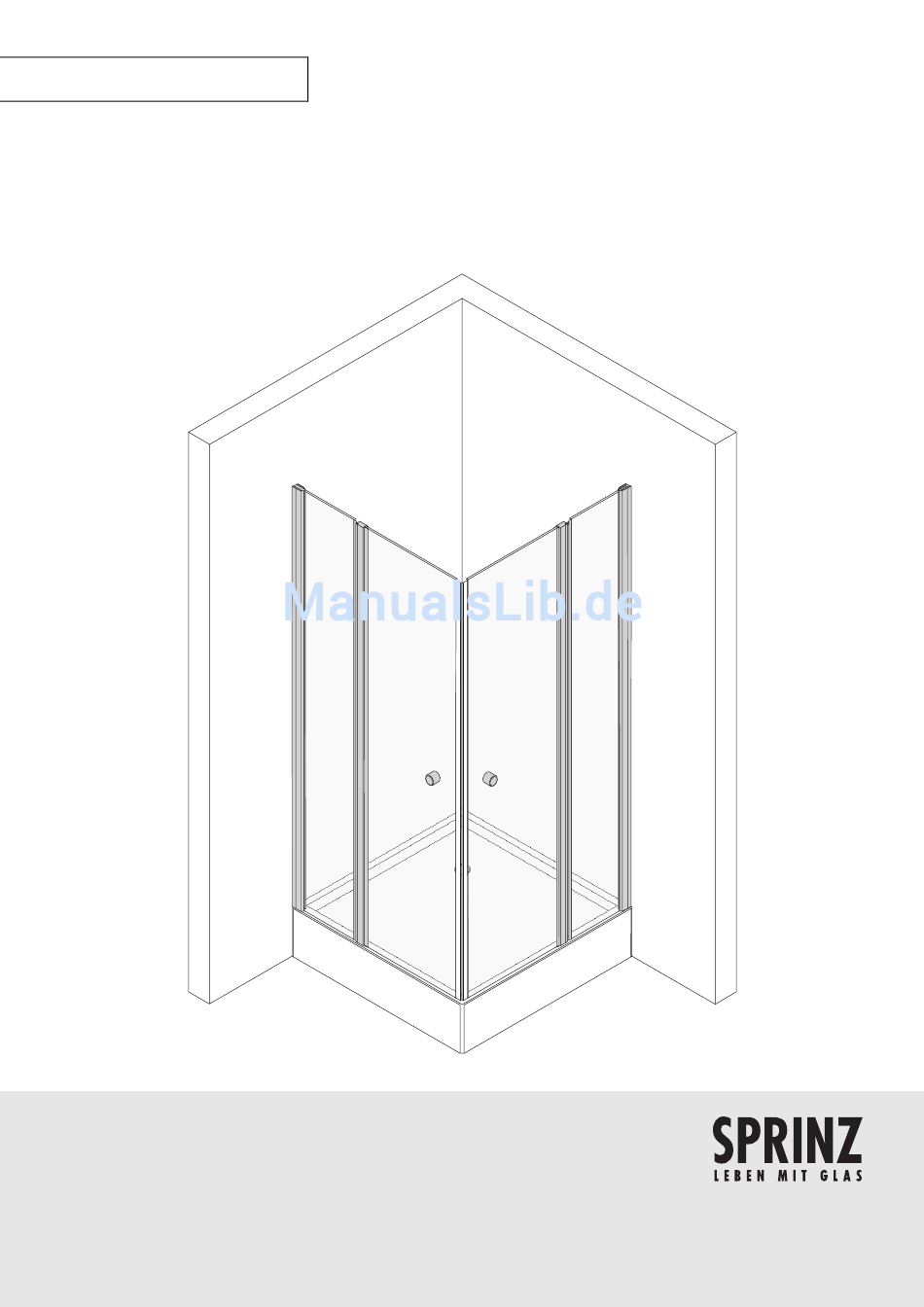

- Seite 1 M O N T A G E A N L E I T U N G . SPRINTER TOP E C K E I N S T I E G , S E I T E N E I N S T I E G , F Ü N F E C K ,...
-
Seite 2: Warnhinweise
BENUTZERFÜHRUNG Benutzerführung Ausführungen 1.1 Warnhinweise SPRINZ produziert die SPRINTER TOP Echtglas-Dusche in fol- genden Ausführungen: Abstufung der Warnhinweise Eckeinstieg Fünfeck Warnhinweise unterscheiden sich nach der Art der Gefahr Viertelkreis durch folgende Signalworte: Seiteneinstieg Vorsicht warnt vor einer Sachbeschädigung. Wannenanschluss Warnung warnt vor einer Körperverletzung. -
Seite 3: Lieferumfang
LIEFERUMFANG Lieferumfang 4.3 Nische Es sind enthalten: 4.1 Eckeinstieg, Fünfeck, Viertelkreis 1 Clipsprofil 1 Wandprofil Es sind enthalten: 1 Festteil 2 Clipsprofile 1 Tür 2 Wandprofile 1 Griff 2 Festteile 1 Wasserablaufprofil 2 Türen 1 Magnetträgerprofil 2 Griffe 2 Magnetleisten 2 Wasserablaufprofile Werkzeug 2 Magnetleisten... - Seite 4 MONTAGE DER DUSCHE Übersicht Legende Eckeinstieg: 1. Clipsprofil 2. Wandprofil 3. Festteil (mit vormontiertem Drehprofil und Anschlussprofil) 4. Tür (mit vormontiertem Drehprofil) 5. Griff Legende Fünfeck: 1. Clipsprofil 2. Wandprofil 3. Festteil (mit vormontiertem Drehprofil und Anschlussprofil) 4. Tür (mit vormontiertem Drehprofil) 5.
-
Seite 5: Montage Der Dusche
MONTAGE DER DUSCHE Legende Seiteneinstieg links: 1. Clipsprofil 2. Wandprofil 3. Festteil (mit vormontiertem Drehprofil und Anschlussprofil) 4. Tür (mit vormontiertem Drehprofil) 5. Griff 6. Festteil (mit vormontiertem Anschlussprofil) Legende Seiteneinstieg rechts: 1. Clipsprofil 2. Wandprofil 3. Festteil (mit vormontiertem Anschlussprofil) 4. - Seite 6 MONTAGE DER DUSCHE Legende Nische links: 1. Clipsprofil 2. Wandprofil 3. Festteil (mit vormontiertem Drehprofil und Anschlussprofil) 4. Tür (mit vormontiertem Drehprofil) 5. Griff 6. Magnetträgerprofil Lotrechtigkeit der Duschwanne prüfen Lotrechtigkeit der Duschwanne wie folgt prüfen: Höchsten Eckpunkt der Duschwanne ermitteln. Niedrigsten Eckpunkt der Duschwanne ermitteln.
- Seite 7 MONTAGE DER DUSCHE Befestigungslöcher bohren und dübeln Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen. Vorsicht Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Befestigungslöcher wie folgt bohren: Mit geeignetem Werkzeug Befestigungslöcher bohren. Dübel in Befestigungslöcher stecken.
- Seite 8 MONTAGE DER DUSCHE Festteil in Wandprofil einsetzen Festteil wie folgt einsetzen: Festteil mit der Anschlussprofilseite (Profil außen) in die Wandprofile schieben. Sicherstellen, dass sich der fest montierte Lagerblock unten befindet. Zwischen Festteil 1 und Wannenrand 3 mm PVC-Streifen 2 legen. Vormontiertes Anschlussprofil bei Bedarf ±...
- Seite 9 MONTAGE DER DUSCHE Magnetleisten auf Tür stecken Magnetleisten von vorn auf die Tür stecken. Sicherstellen, dass die Magnetleiste über die gesamte Länge auf der Glaskante anliegt. Bei Bedarf Magnetleiste kürzen. Hinweis Bei den Varianten Eckeinstieg, Fünfeck und Viertelkreis die Arbeiten jeweils an beiden Türen ausführen.
- Seite 10 MONTAGE DER DUSCHE Wasserablaufprofil auf Tür stecken Quetschen, Brechen oder Verschieben des Wasserab- laufprofils! Tür vorsichtig schließen. Vorsicht Wasserablaufprofil 2 von unten auf Tür 1 stecken. A = Eckeinstieg, Seiteneinstieg, Nische B = Fünfeck, Viertelkreis Sicherstellen, dass die große Aussparung (16 mm) im Drehprofil der Tür sich oben befindet.
- Seite 11 MONTAGE DER DUSCHE Lagerblock oben verschrauben Lagerblock 1 mit mitgelieferter Schraube verschrauben. Schraube des Lagerblocks festziehen. Griffe montieren Glas platzt ab! Immer auf beiden Seiten Dichtringe verwenden. Sicherstellen, dass ein Dichtring auf dem Griffinnen- Vorsicht teil liegt. Griffinnenteil von innen in die Bohrung der Tür stecken. Dichtring von außen auf Griffinnenteil schieben.
- Seite 12 MONTAGE DER DUSCHE Magnetträgerprofil montieren Hinweis Dieser Arbeitsschritt gilt ausschließlich für die Variante Nische. Magnetleiste auf Magnetträgerprofil stecken. Sicherstellen, dass Festteil und Tür parallel zum Wannenrand ausge- richtet sind. Sicherstellen, dass bei ausgerichteter Tür das Magnetträgerprofil bündig an der Wand anliegt. Befestigungslöcher mit aufgesteckter Magnetleiste und geschlosse- ner Tür anzeichnen.
- Seite 13 MONTAGE DER DUSCHE Festteile innen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen Wandprofil und Wand. Wandprofil und Glaskante. Duschwanne und Glaskante. Bild: Varianten Eckeinstieg, Fünfeck, Viertelkreis und Nische Bild: Variante Seiteneinstieg Festteile außen versiegeln Festteil zwischen Duschwanne und Glaskante mit transparentem Sanitärsilikon versiegeln.
- Seite 14 MONTAGE DER DUSCHE Bild: Variante Seiteneinstieg Magnetträgerprofil versiegeln Variante Nische: Magnetträgerprofil mit transparentem Sanitärsilikon versiegeln. Türen fixieren Türen 48 Stunden in geschlossenem Zustand fixieren, damit der Dichtstoff ausreichend trocknet. Hinweis Die Fixierzeit variiert je nach Dichtstoff. Angaben des Silikonherstellers beachten. Während der Fixierzeit passt sich das Dichtprofil zwischen Tür und Seiten- teil durch den Druck an.
- Seite 15 MONTAGE DER DUSCHE Bild: Variante Fünfeck Bild: Variante Viertelkreis Bild: Variante Seiteneinstieg links...
- Seite 16 MONTAGE DER DUSCHE Bild: Seiteneinstieg rechts Bild: Variante Nische rechts Bild: Variante Nische links...
- Seite 17 Joh. Sprinz GmbH & Co. KG Postfach 2148 D-88192 Ravensburg TELEFON +49 751 5 60 80-0 +49 751 5 44 09 INTERNET www.sprinz-showers.com E-MAIL info@sprinz-showers.com...
