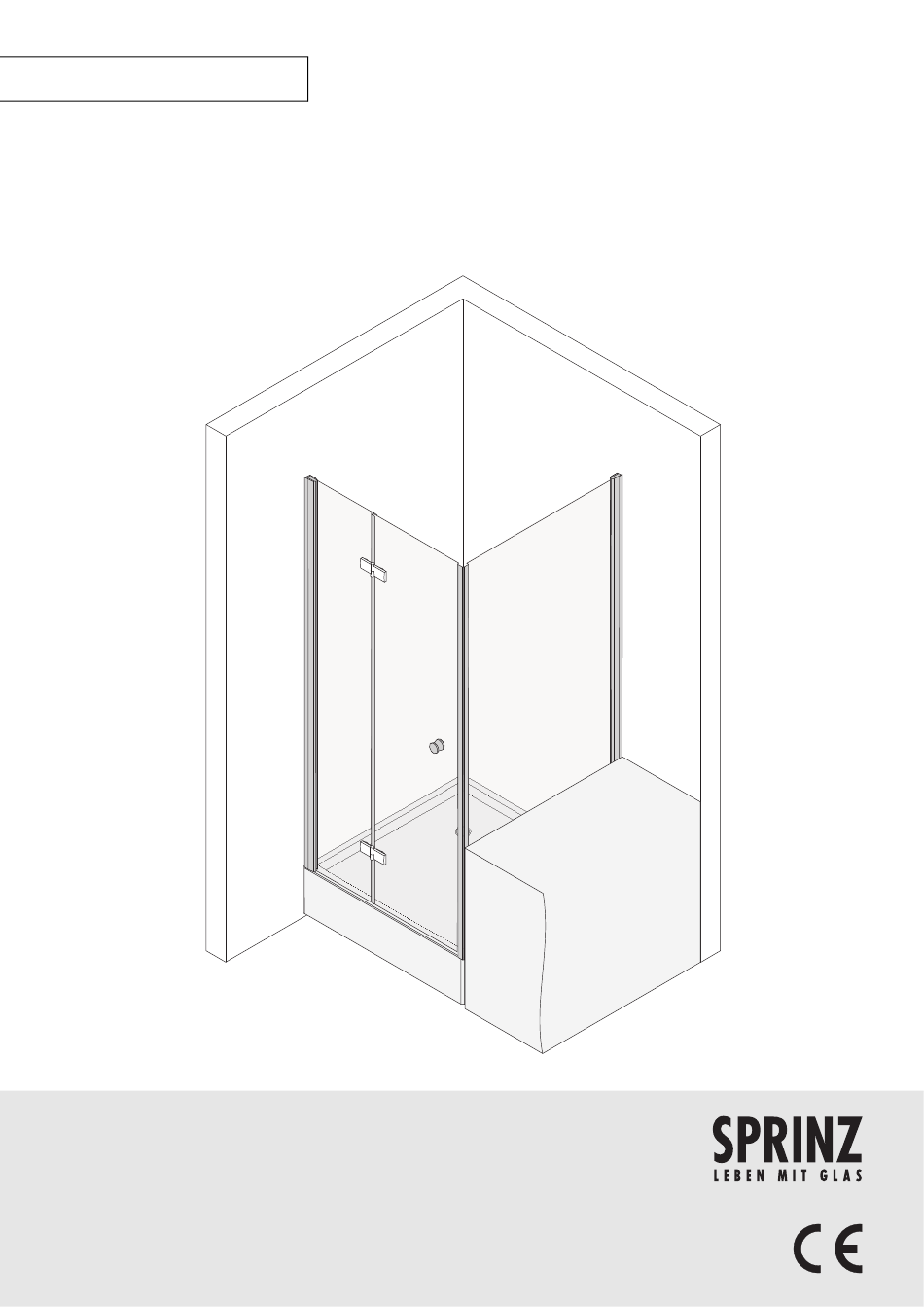

- Seite 1 M O N T A G E A N L E I T U N G . BS DUSCHE W A N N E N A N S C H L U S S...
-
Seite 2: Warnhinweise
BENUTZERFÜHRUNG Benutzerführung Ausführungen 1.1 Warnhinweise SPRINZ produziert die BS Echtglas-Dusche in folgenden Aus- führungen: Abstufung der Warnhinweise Eckeinstieg Fünfeck Warnhinweise unterscheiden sich nach der Art der Gefahr Viertelkreis durch folgende Signalworte: Seiteneinstieg Vorsicht warnt vor einer Sachbeschädigung. Wannenanschluss Warnung warnt vor einer Körperverletzung. -
Seite 3: Lieferumfang
LIEFERUMFANG Lieferumfang Montage der Dusche 4.1 Stabilisierungen Voraussetzung Je nach Echtglas-Dusche liefert Sprinz eine Stabilisierung. Voraussetzung für eine schnelle und saubere Montage: Alle Stabilisierungen sind optional erhältlich. Lieferumfang prüfen auf Vollständigkeit, Folgende Stabilisierungen sind möglich: ordnungsgemäßen Zustand, Gelenkstange Maßhaltigkeit. Glasschwert Werkzeuge bereithalten. -
Seite 4: Montage Der Dusche
MONTAGE DER DUSCHE Übersicht Legende Wannenanschluss links: 1. Clipsprofil 2. Wandprofil 3. Festteil (mit vormontiertem Anschlussprofil) 4. Scharnier 5. h-Profil 6. Tür 7. Griff 8. Magnetträgerprofil 9. Festteil (mit vormontiertem Anschlussprofil) Legende Wannenanschluss rechts: 1. Clipsprofil 2. Wandprofil 3. Festteil (mit vormontiertem Anschlussprofil) 4. - Seite 5 MONTAGE DER DUSCHE Lotrechtigkeit der Duschwanne prüfen Lotrechtigkeit der Duschwanne wie folgt prüfen: Höchsten Eckpunkt der Duschwanne ermitteln. Niedrigsten Eckpunkt der Duschwanne ermitteln. Wenn die Differenz zwischen höchstem Eckpunkt und niedrigstem Eck- punkt > 3 mm ist: Bei der Montage Differenz mit Holzunterlage ausgleichen. Befestigungslöcher anzeichnen Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/...
- Seite 6 MONTAGE DER DUSCHE Befestigungslöcher bohren und dübeln Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen. Vorsicht Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Befestigungslöcher wie folgt bohren: Mit geeignetem Werkzeug Befestigungslöcher bohren. Dübel in Befestigungslöcher stecken.
- Seite 7 MONTAGE DER DUSCHE Magnetleisten auf Tür stecken Magnetleisten von vorn auf die Tür stecken. Sicherstellen, dass die Senkungen der Bohrungen innen sind. Sicherstellen, dass die Magnetleiste über die gesamte Länge auf der Glaskante anliegt. Bei Bedarf Magnetleiste kürzen. Wasserablaufprofil auf Tür stecken Quetschen, Brechen oder Verschieben des Wasserab- laufprofils! Tür vorsichtig schließen.
- Seite 8 MONTAGE DER DUSCHE h-Profil aufstecken h-Profil 1 von hinten auf die Tür 2 stecken. Sicherstellen, dass die Lippe sich innen befindet. Sicherstellen, dass das h-Profil über die gesamte Länge auf der Glas- kante anliegt. Damit sich die Tür dreht: Zwischen Duschwanne 3 und h-Profil 1 1/10 mm Luft lassen. h-Profil oben kürzen.
- Seite 9 MONTAGE DER DUSCHE Griffe montieren Glas platzt ab! Immer auf beiden Seiten Dichtringe verwenden. Sicherstellen, dass ein Dichtring auf dem Griffinnen- Vorsicht teil liegt. Dichtring auf Griffinnenteil schieben. Griffinnenteil von innen in die Bohrung der Tür stecken. Griffoberteil auf Griffinnenteil schieben. Griffaußenteil an Griffinnenteil schrauben.
- Seite 10 MONTAGE DER DUSCHE Magnetträgerprofil montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen. Vorsicht Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits).
- Seite 11 MONTAGE DER DUSCHE Echtglas-Dusche ausrichten und verschrauben Festteil wie folgt verschrauben: Magnetleiste 2 auf Magnetträgerprofil 1 und Festteil stecken. Festteil und Tür durch Verschieben der Festteile ausrichten. Prüfen, ob Tür korrekt schließt und ggf. erneut ausrichten. Alle Schrauben festziehen. Hinweis Korrekt anliegende Magnetleiste gewährleistet größtmögliche Dichtheit.
- Seite 12 MONTAGE DER DUSCHE Gelenkstange montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 13 MONTAGE DER DUSCHE Glasschwert montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 14 MONTAGE DER DUSCHE Haltestange Glas-Wand montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 15 MONTAGE DER DUSCHE Festteile innen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen Wandprofil und Wand. Wandprofil und Glaskante. Duschwanne und Glaskante. Hinweis Festteil unten an Badewanne nicht versiegeln. Festteile außen versiegeln Festteil zwischen Duschwanne und Glaskante mit transparentem Sanitärsilikon versiegeln. Hinweis Clipsleiste nicht versiegeln.
- Seite 16 MONTAGE DER DUSCHE Türen fixieren Türen 48 Stunden in geschlossenem Zustand fixieren, damit der Dichtstoff ausreichend trocknet. Hinweis Die Fixierzeit variiert je nach Dichtstoff. Angaben des Silikonherstellers beachten. Während der Fixierzeit passt sich das Dichtprofil zwischen Tür und Sei- tenteil durch den Druck an. Bild: Variante Wannenanschluss links Bild: Variante Wannenanschluss rechts...
- Seite 18 Joh. Sprinz GmbH & Co. KG Postfach 2148 D-88192 Ravensburg TELEFON +49 751 5 60 80-0 +49 751 5 44 09 INTERNET www.sprinz-showers.com E-MAIL info@sprinz-showers.com...
