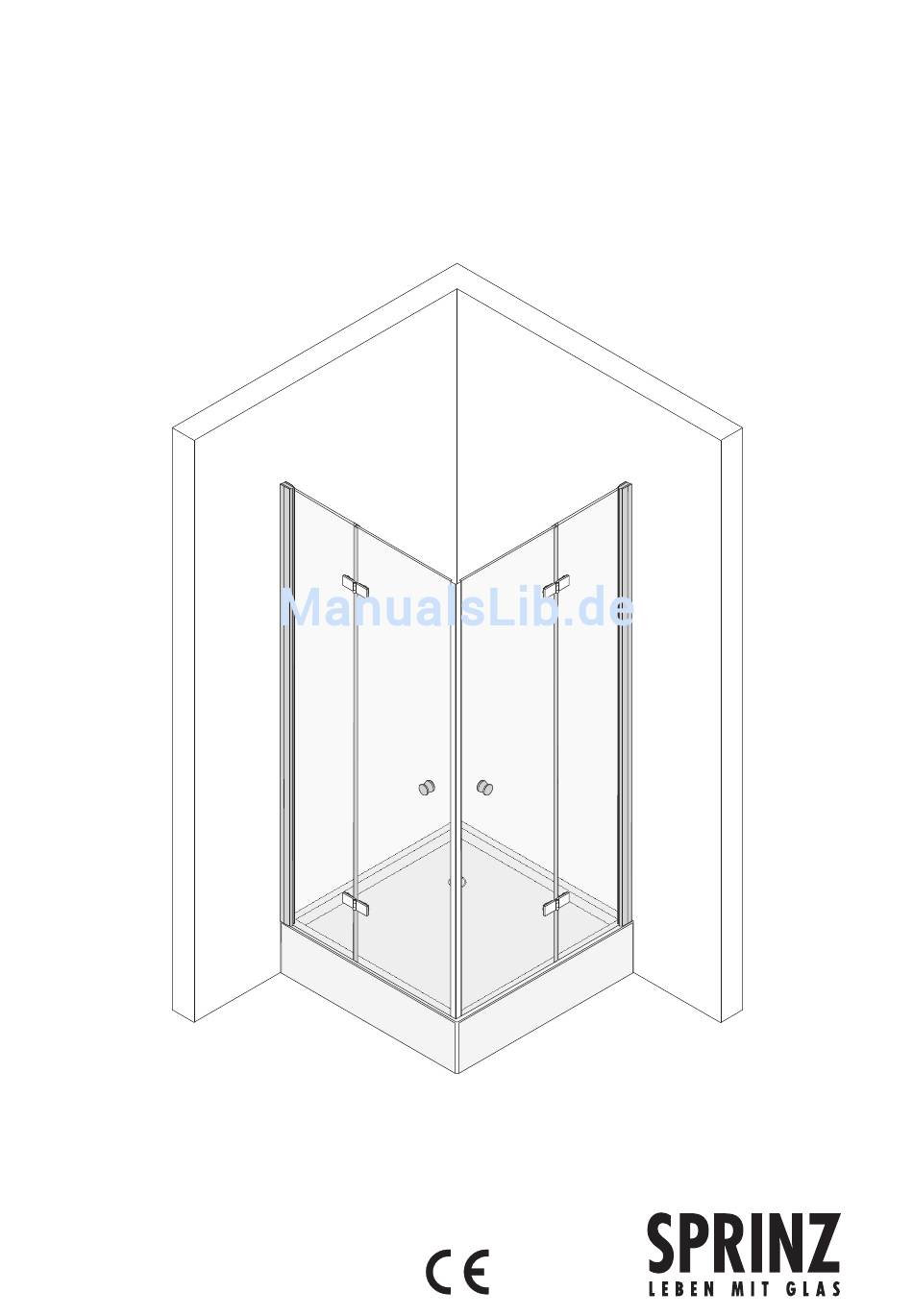

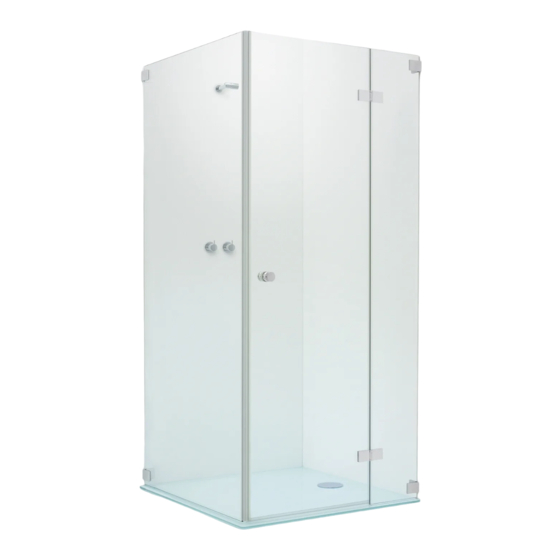

- Seite 1 M O N T A G E A N L E I T U N G F O R T U N A E C K E I N S T I E G , S E I T E N E I N S T I E G , F Ü N F E C K , V I E R T E L K R E I S , N I S C H E , F E S T E S E I T E N W A N D...
-
Seite 2: Warnhinweise
BENUTZERFÜHRUNG FORTUNA BENUTZERFÜHRUNG AUSFÜHRUNGEN SPRINZ produziert die FORTUNA Echtglas-Dusche in folgen- Warnhinweise den Ausführungen: Abstufung der Warnhinweise Eckeinstieg Fünfeck Warnhinweise unterscheiden sich nach der Art der Gefahr Viertelkreis durch folgende Signalworte: Seiteneinstieg Vorsicht warnt vor einer Sachbeschädigung. -
Seite 3: Lieferumfang
FORTUNA LIEFERUMFANG Fünfeck 1-türig, Viertelkreis 1-türig Stabilisierungen Es sind enthalten: 2 Clipsprofile Je nach Echtglas-Dusche liefert Sprinz eine Stabilisierung. 2 Wandprofile Alle Stabilisierungen sind optional erhältlich. 2 Festteile 1 Tür Folgende Stabilisierungen sind möglich: 3 Scharniere ... -
Seite 4: Montage Der Dusche
MONTAGE DER DUSCHE FORTUNA Nische Zusätzliches Werkzeug Es sind enthalten: Folgendes Werkzeug für die Montage bereithalten: 1 Clipsprofil Bleistift 1 Wandprofil Meterstab 1 Festteil Messer 1 Tür Körner 2 Scharniere Bügelsäge ... - Seite 5 MONTAGE DER DUSCHE FORTUNA Übersicht Legende Eckeinstieg: 1. Clipsprofil 2. Wandprofil 3. Festteil (mit vormontiertem Anschlussprofil) 4. Scharnier 5. h-Profil 6. Tür 7. Griff Legende Fünfeck 2-türig: 1. Clipsprofil 2. Wandprofil 3. Festteil (mit vormontiertem Anschlussprofil) 4. Scharnier 5. h-Profil 6.
- Seite 6 MONTAGE DER DUSCHE FORTUNA Legende Viertelkreis 2-türig: 1. Clipsprofil 2. Wandprofil 3. Festteil (mit vormontiertem Anschlussprofil) 4. Scharnier 5. h-Profil 6. Tür 7. Griff Legende Viertelkreis 1-türig: 1. Clipsprofil 2. Wandprofil 3. Festteil (mit vormontiertem Anschlussprofil) 4. Scharnier 5. h-Profil 6.
- Seite 7 MONTAGE DER DUSCHE FORTUNA Legende Seiteneinstieg rechts: 1. Clipsprofil 2. Wandprofil 3. Festteil (mit vormontiertem Anschlussprofil) 4. Griff 5. Tür 6. h-Profil 7. Scharnier 8. Festteil (mit vormontiertem Anschlussprofil) Legende Nische links: 1. Magnetträgerprofil 2. Griff 3. Tür 4. h-Profil 5.
- Seite 8 MONTAGE DER DUSCHE FORTUNA Legende feste Seitenwand rechts: 1. Festteil (mit vormontiertem Anschlussprofil) 2. Wandprofil 3. Clipsprofil Legende feste Seitenwand rechts: 1. Clipsprofil 2. Wandprofil 3. Festteil (mit vormontiertem Anschlussprofil) Legende Scharniere: 1. Schraubkappe 2. Klemmschraube 3. Konus 4. RIng 5.
- Seite 9 MONTAGE DER DUSCHE FORTUNA Befestigungslöcher anzeichnen Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Hinweis Bei der Variante Nische Befestigungslöcher ausschließlich auf der Anschlagseite anzeichnen und bohren. Bei der Variante feste Seitenwand Befestigungslöcher ausschließlich auf der Einbauseite anzeichnen und bohren.
- Seite 10 MONTAGE DER DUSCHE FORTUNA Wandprofil montieren Wandprofil wie folgt montieren: Zwischen Wandprofil 1 und Wannenrand 3 mm Holzunterlage 2 legen. Wandprofil mit mitgelieferten Befestigungsschrauben anschrau- ben. Holzunterlage 2 entfernen. Hinweis Bei der Variante Nische ausschließlich auf der Anschlagseite Wandpro- fil montieren.
- Seite 11 MONTAGE DER DUSCHE FORTUNA Bild: Variante Seiteneinstieg links Bild: Variante feste Seitenwand rechts Bild: Variante feste Seitenwand links...
- Seite 12 MONTAGE DER DUSCHE FORTUNA Magnetleisten auf Tür stecken Magnetleisten von vorn auf die Tür stecken. Sicherstellen, dass die Senkungen der Bohrungen innen sind. Sicherstellen, dass die Magnetleiste über die gesamte Länge auf der Glaskante anliegt. Bei Bedarf Magnetleiste kürzen.
- Seite 13 MONTAGE DER DUSCHE FORTUNA Wasserablaufprofil auf Tür stecken Quetschen, Brechen oder Verschieben des Was- serablaufprofils! Tür vorsichtig schließen. Vorsicht Hinweis Bei Variante Viertelkreis ist kein Unterprofil notwendig. Unterprofil 2 von unten auf Tür 1 stecken. Bei Bedarf Unterprofil auf Türbreite kürzen.
- Seite 14 MONTAGE DER DUSCHE FORTUNA Bild: Variante Viertelkreis h-Profil aufstecken h-Profil 1 von hinten auf die Tür 2 stecken. Sicherstellen, dass die Lippe sich innen befindet. Sicherstellen, dass das h-Profil über die gesamte Länge auf der Glaskante anliegt.
- Seite 15 MONTAGE DER DUSCHE FORTUNA Bild: Variante Fünfeck Bild: Variante Viertelkreis Scharniere montieren Scharniere lochmittig an Festteil montieren. 3 mm Unterlage an der Tür. 1 mm Unterlage am Festteil. Türen montieren Tür auf Wannenrand stellen. Zwischen Tür und Wannenrand 8 mm Holzunterlage legen.
- Seite 16 MONTAGE DER DUSCHE FORTUNA Griffe montieren Glas platzt ab! Immer auf beiden Seiten Dichtringe verwenden. Sicherstellen, dass ein Dichtring auf dem Griffin- Vorsicht nenteil liegt. Dichtring auf Gewinde des Griffinnenteils schieben. Griffinnenteil von innen in die Bohrung der Tür stecken.
- Seite 17 MONTAGE DER DUSCHE FORTUNA Magnetträgerprofil montieren Hinweis Dieser Arbeitsschritt gilt ausschließlich für die Variante Nische. Magnetleiste auf Magnetträgerprofil stecken. Sicherstellen, dass Festteil und Tür parallel zum Wannenrand aus- gerichtet sind. Sicherstellen, dass bei ausgerichteter Tür das Magnetträgerprofil bündig an der Wand anliegt.
- Seite 18 MONTAGE DER DUSCHE FORTUNA Gelenkstange montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! ...
- Seite 19 MONTAGE DER DUSCHE FORTUNA Glasschwert montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! ...
- Seite 20 MONTAGE DER DUSCHE FORTUNA Haltestange Glas-Wand montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! ...
- Seite 21 MONTAGE DER DUSCHE FORTUNA Festteile innen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen - Wandprofil und Wand. - Wandprofil und Glaskante. - Duschwanne und Glaskante. Bild: Varianten Eckeinstieg, Fünfeck, Viertelkreis und Nische Bild: Variante Seiteneinstieg Bild: Variante feste Seitenwand...
- Seite 22 MONTAGE DER DUSCHE FORTUNA Festteile außen versiegeln Festteil zwischen Duschwanne und Glaskante mit transparentem Sanitärsilikon versiegeln. Bild: Varianten Eckeinstieg, Fünfeck, Viertelkreis und Nische Hinweis Clipsleiste nicht versiegeln. Bild: Variante Seiteneinstieg Bild: Variante feste Seitenwand...
- Seite 23 MONTAGE DER DUSCHE FORTUNA Magnetträgerprofil versiegeln Variante Nische: Magnetträgerprofil mit transparentem Sanitärsilikon versiegeln. Türen fixieren Türen 48 Stunden in geschlossenem Zustand fixieren, damit der Dichtstoff ausreichend trocknet. Hinweis Die Fixierzeit variiert je nach Dichtstoff. Angaben des Silikonherstellers beachten.
- Seite 24 MONTAGE DER DUSCHE FORTUNA Bild: Variante Fünfeck 1-türig Bild: Variante Viertelkreis Bild: Variante Viertelkreis 1-türig...
- Seite 25 MONTAGE DER DUSCHE FORTUNA Bild: Variante Seiteneinstieg links Bild: Variante Seiteneinstieg rechts Bild: Variante Nische rechts...
- Seite 26 MONTAGE DER DUSCHE FORTUNA Bild: Variante Nische links Bild: Variante feste Seitenwand rechts Bild: Variante feste Seitenwand links...
