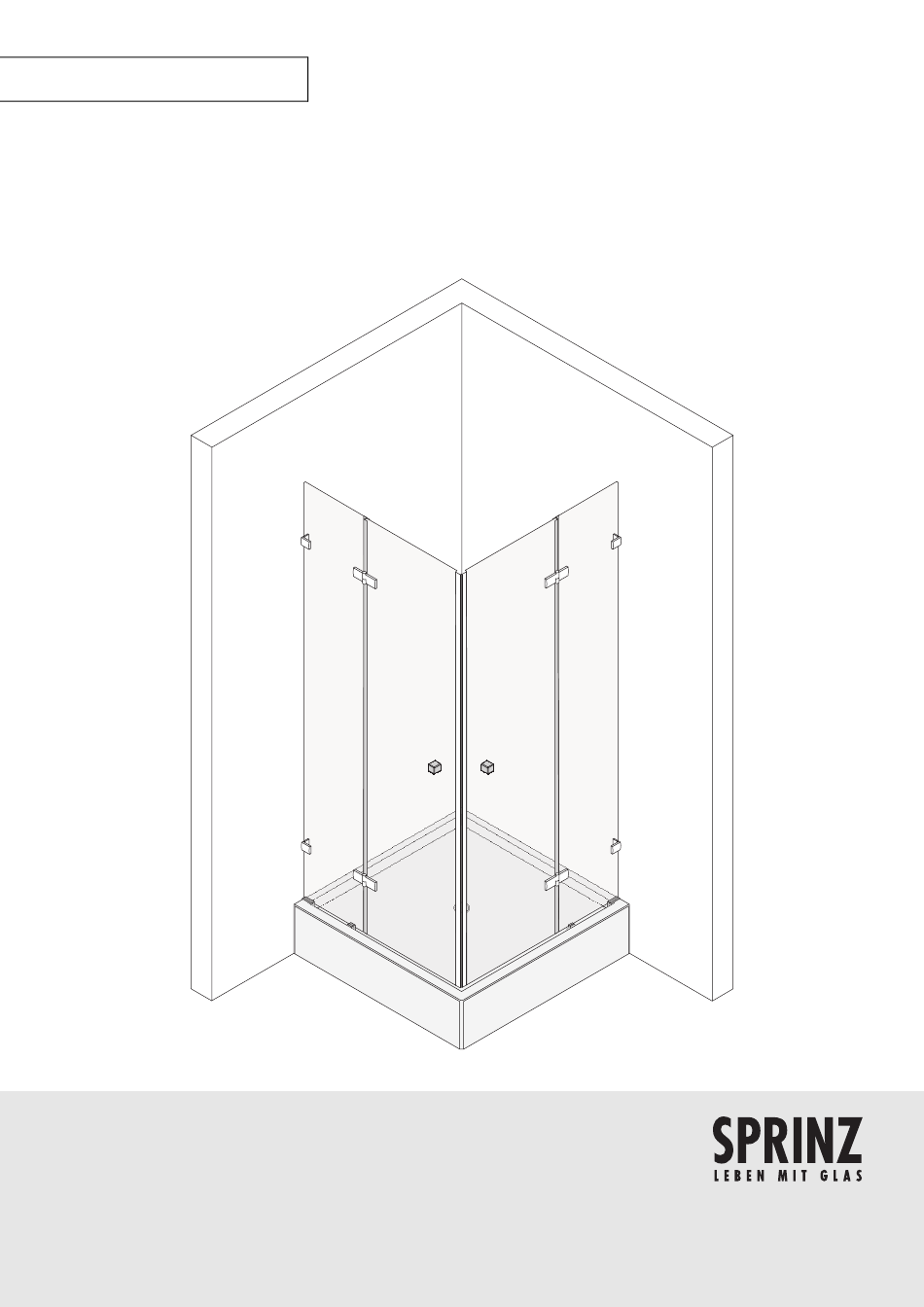

- Seite 1 M O N T A G E A N L E I T U N G . BS DUSCHSYSTEM E C K E I N S T I E G , S E I T E N E I N S T I E G , N I S C H E , D R E I S E I T E N...
-
Seite 2: Warnhinweise
BENUTZERFÜHRUNG Benutzerführung Ausführungen 1.1 Warnhinweise SPRINZ produziert die BS DUSCHSYSTEM Echtglas-Dusche in folgenden Ausführungen: Abstufung der Warnhinweise Eckeinstieg Seiteneinstieg Warnhinweise unterscheiden sich nach der Art der Gefahr Nische durch folgende Signalworte: Drei Seiten Vorsicht warnt vor einer Sachbeschädigung. Warnung warnt vor einer Körperverletzung. -
Seite 3: Zusätzliches Werkzeug
MONTAGE DER DUSCHE Montage der Dusche 4.3 Nische Es sind enthalten: Voraussetzung 1 Festteil Voraussetzung für eine schnelle und saubere Montage: 1 Tür 2 Scharniere Lieferumfang prüfen auf 2 Wandwinkel Vollständigkeit, 1 Buchsenkappe mit Unterlegscheiben ordnungsgemäßen Zustand, 1 Griff 1 h-Profil Maßhaltigkeit. - Seite 4 MONTAGE DER DUSCHE Übersicht Legende Eckeinstieg: 1. Wandwinkel 2. Festteil 3. Scharnier 4. h-Profil 5. Tür 6. Griff Legende Seiteneinstieg links: 1 2 3 1. Wandwinkel 2. Festteil 3. Scharnier 4. h-Profil 5. Tür 6. Griff 7. Festteil Legende Seiteneinstieg rechts: 1.
- Seite 5 MONTAGE DER DUSCHE Legende Nische links: 1. Wandanschlussprofil 2. Griff 3. Tür 4. h-Profil 5. Scharnier 6. Festteil 7. Wandwinkel Legende Nische rechts: 1 2 3 1. Wandwinkel 2. Festteil 3. Scharnier 4. h-Profil 5. Tür 6. Griff 7. Wandanschlussprofil Legende Drei Seiten links 1.
- Seite 6 MONTAGE DER DUSCHE Legende Drei Seiten rechts 1. Glas/Glas-Winkel 2. Festteil zur Glasmontage 3. Scharnier 4. h-Profil 5. Tür 6. Griff 7. Wandwinkel 8. Festteil zur Wandmontage Buchsenkappe montieren Buchsenkappe 1 innen mit Seifenlauge benetzen. Buchsenkappe 1 auf Buchsendichtung mit Aluminiumkern 5 stecken. Festteil in Buchsenkappe und Futterstück 4 der Duschwanne stellen.
- Seite 7 MONTAGE DER DUSCHE Wandwinkel an Festteil schrauben Wandwinkel wie folgt verschrauben: Festteil vollständig in Aussparung des Wandwinkels schieben. Wandwinkel an Festteil schrauben. Hinweis Bei den Varianten Eckeinstieg. Seiteneinstieg und Drei Seiten die Arbeiten jeweils an beiden Festteilen ausführen. Befestigungslöcher anzeichnen Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs-...
- Seite 8 MONTAGE DER DUSCHE Befestigungslöcher bohren und dübeln Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen. Vorsicht Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bild: Varianten Eckeinstieg, Seiteneinstieg und Nische Befestigungslöcher wie folgt bohren: Mit geeignetem Werkzeug Befestigungslöcher bohren.
- Seite 9 MONTAGE DER DUSCHE Festteil an Festteil schrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für die Variante Drei Seiten. Kleines Festteil 2 in Buchsenkappe der Duschwanne stellen. Kleines Festteil 2 mit Glas/Glas-Winkel an großes Festteil 1 schrau- ben. Zwischen kleinem Festteil 2 und großem Festteil 1 einen Abstand von 2 mm einhalten.
- Seite 10 MONTAGE DER DUSCHE Scharniere montieren Bolzenseite der Scharniere 2 lochmittig an Tür montieren. Aufnahmeseite der Scharniere 1 lochmittig an Festteil montieren. Hinweis Bei den Varianten Eckeinstieg und Drei Seiten die Arbeiten jeweils an bei- den Festteilen und Türen ausführen. Türen montieren und ausrichten Glas platzt ab! Tür vorsichtig in Scharnier einsetzen.
- Seite 11 MONTAGE DER DUSCHE Wandanschlussprofil montieren Hinweis Dieser Arbeitsschritt gilt ausschließlich für die Variante Nische. Magnetleiste mit Aluminiumkern in Wandanschlussprofil stecken. Sicherstellen, dass Magentleiste und Wandanschlussprofil oben bün- dig sind. Magnetleiste mit Aluminiumkern und Wandanschlussprofil an Tür ausrichten. Sicherstellen, dass bei ausgerichteter Tür das Wandanschlussprofil bündig an der Wand anliegt.
- Seite 12 MONTAGE DER DUSCHE Wandanschlussprofil innen versiegeln Variante Nische: Wandanschlussprofil mit transparentem Sanitärsilikon versiegeln. Magnetleistenendstück ankleben Magnetleistenendstück von Tür abziehen. Magnetleistenendstück mit einem Tropfen Silikon ankleben. Hinweis Bei den Varianten Eckeinstieg und Drei Seiten die Arbeiten jeweils an bei- den Türen ausführen. Buchsenkappen versiegeln Buchsenkappen an allen 4 Seiten der Unterkante mit transparentem Sanitärsilikon versiegeln.
- Seite 13 MONTAGE DER DUSCHE Bild: Variante Drei Seiten Festteile außen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen Festteil und Wand. großem Festteil und kleinem Festteil (Variante Drei Seiten). Bild: Varianten Eckeinstieg, Seiteneinstieg, Nische und Drei Seiten. Bild: Variante Drei Seiten...
- Seite 14 MONTAGE DER DUSCHE Türen fixieren Türen 48 Stunden in geschlossenem Zustand fixieren, damit der Dichtstoff ausreichend trocknet. Hinweis Die Fixierzeit variiert je nach Dichtstoff. Angaben des Silikonherstellers beachten. Bild: Variante Eckeinstieg Bild: Variante Seiteneinstieg links Bild: Variante Seiteneinstieg rechts...
- Seite 15 MONTAGE DER DUSCHE Bild: Variante Nische links Bild: Variante Nische rechts Bild: Variante Drei Seiten links...
- Seite 16 MONTAGE DER DUSCHE Bild: Variante Drei Seiten rechts...
