Inhaltszusammenfassung für Sprinz ACHAT R PLUS

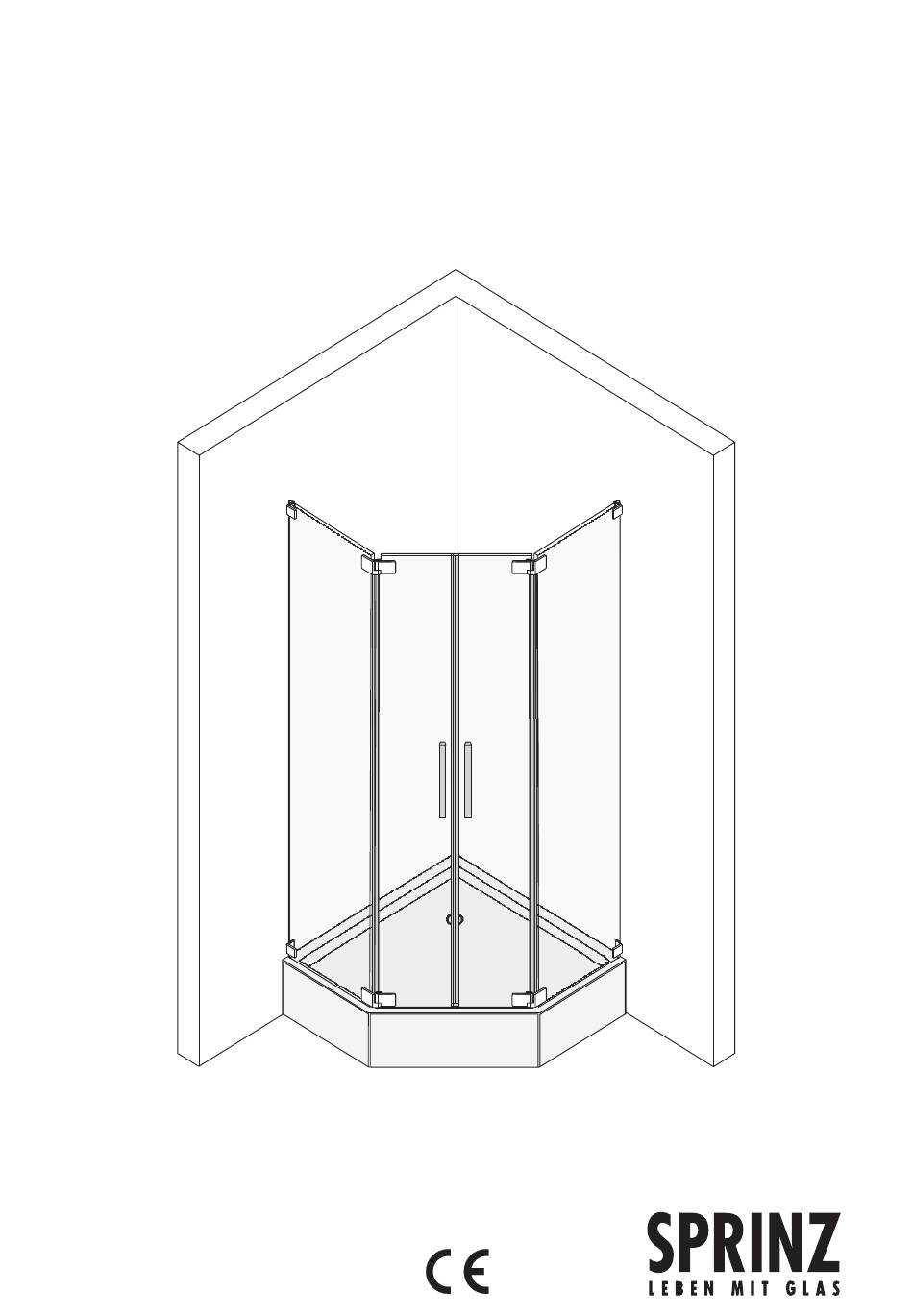

- Seite 1 M O N T A G E A N L E I T U N G ACHAT R PLUS T y p A R 5 2...
- Seite 2 BENUTZERFÜHRUNG ACHAT R PLUS BENUTZERFÜHRUNG AUSFÜHRUNGEN SPRINZ produziert die ACHAT R PLUS Echtglas-Dusche in Warnhinweise folgenden Ausführungen: Abstufung der Warnhinweise Typ AR52 Warnhinweise unterscheiden sich nach der Art der Gefahr Bodenebener Einbau ist nach Rücksprache mit SPRINZ mög- durch folgende Signalworte: lich.
-
Seite 3: Montage Der Dusche
MONTAGE DER DUSCHE ACHAT R PLUS MONTAGE DER DUSCHE Voraussetzung Voraussetzung für eine schnelle und saubere Mon- tage: Lieferumfang prüfen auf - Vollständigkeit, - ordnungsgemäßen Zustand, - Maßhaltigkeit. Werkzeuge bereithalten. Beiliegenden Glasplan beachten. Hinweis Glasplan zeigt die Innenansicht. Anschlagseite des... - Seite 4 MONTAGE DER DUSCHE ACHAT R PLUS Übersicht Legende Typ AR52: 1. Wandwinkel 2. Festteil 3. Scharnier 4. Streifdichtung 5. Tür 6. Griff 7. Magnetleiste 180° Legende Scharniere 135°: 1. Clipskappe 2. Klemmschraube 3. Konus 4. Ring 5. Aufnahmeseite 6. Kappe 7.
- Seite 5 MONTAGE DER DUSCHE ACHAT R PLUS Wandwinkel an Festteil schrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil. Wandwinkel wie folgt verschrauben: Wandwinkel mit Aussparung vollständig auf Festteil schieben. Wandwinkel an Festteil schrauben.
- Seite 6 MONTAGE DER DUSCHE ACHAT R PLUS Streifdichtung auf Festteil stecken Streifdichtung 2 von vorn auf Anschlagseite des Festteils 1 stecken. - Länge der Streifdichtung: Unterkante Glas bis Oberkante Schar- nier Sicherstellen, dass Streifdichtung über gesamte Länge auf Glas- kante anliegt.
- Seite 7 MONTAGE DER DUSCHE ACHAT R PLUS Griffe montieren (Alternativ-Griff) Glas platzt ab! Immer auf beiden Seiten Dichtringe verwenden. Sicherstellen, dass ein Dichtring auf dem Griffin- Vorsicht nenteil liegt. Dichtring von außen auf Griffinnenteil schieben. Griffinnenteil von innen in die Bohrung der Tür stecken.
- Seite 8 MONTAGE DER DUSCHE ACHAT R PLUS Befestigungslöcher anzeichnen Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.. Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen.
- Seite 9 MONTAGE DER DUSCHE ACHAT R PLUS Befestigungslöcher bohren und dübeln Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil. Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 10 MONTAGE DER DUSCHE ACHAT R PLUS Türen montieren und ausrichten Glas platzt ab! Tür vorsichtig in Scharnier einsetzen. Sicherstellen, dass die Tür nicht auf die Dusch- Vorsicht wanne fällt. Bild: Typen AR10, AR11, AR21, AR25 Aufnahmeseite des oberen Scharniers 2 in Bolzenseite des oberen Scharniers 1 hängen.
- Seite 11 MONTAGE DER DUSCHE ACHAT R PLUS Gelenkstange montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 12 MONTAGE DER DUSCHE ACHAT R PLUS Glasschwert montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/oder Wasserleitungen im Bereich der Befesti- Warnung gungslöcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 13 MONTAGE DER DUSCHE ACHAT R PLUS Blenden montieren Clipskappen auf Scharniere stecken. Clipskappen auf Wandwinkel stecken. Kappen auf Bolzenseite des Scharniers kleben. Festteile innen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen - Festteil und Wand. - Duschwanne und Festteil. Bild: Typ AR52 Festteile außen versiegeln...
