Inhaltszusammenfassung für Sprinz OMEGA 014

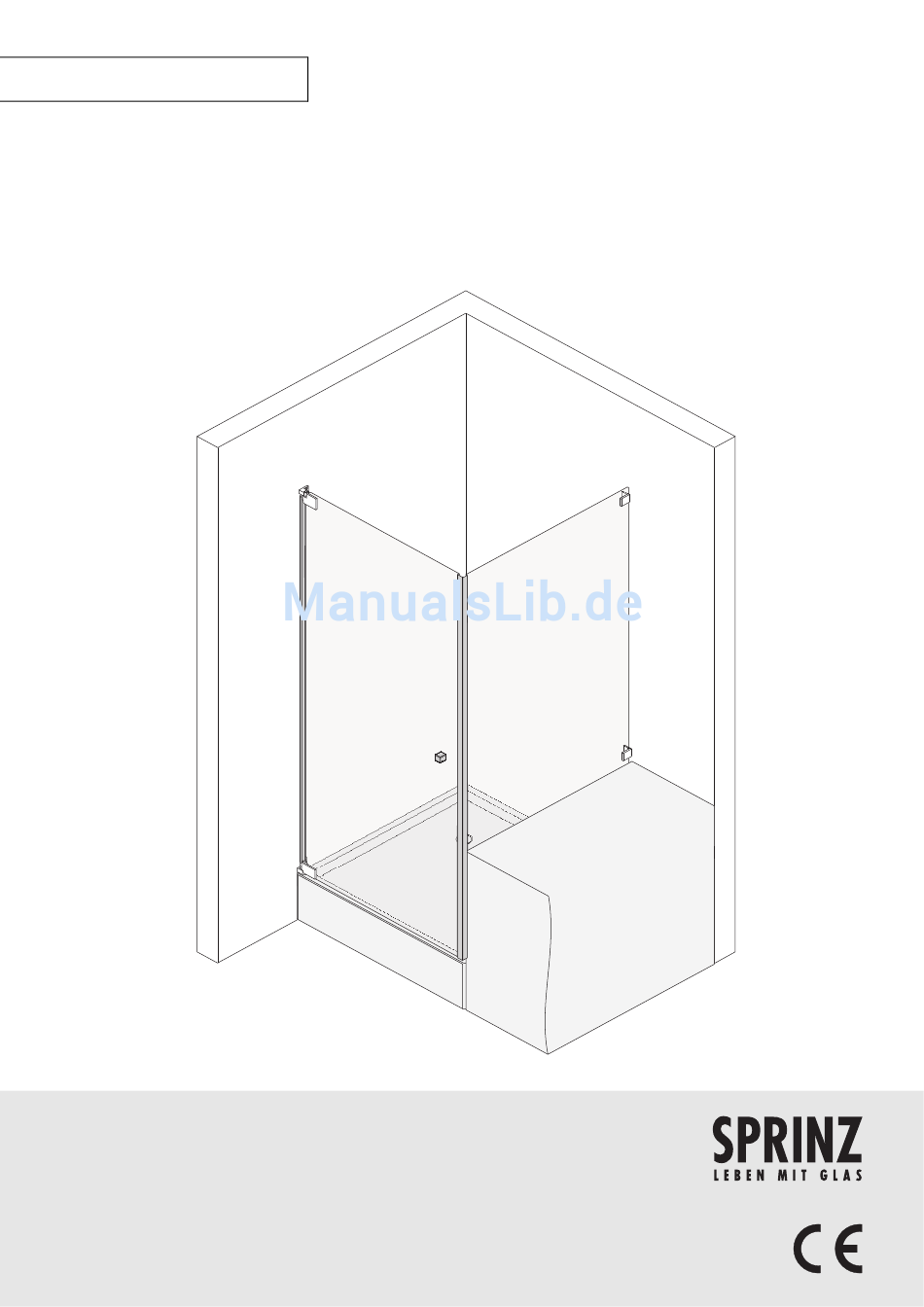

- Seite 1 M O N T A G E A N L E I T U N G . OMEGA T y p 0 1 4...
- Seite 2 Abstufung der Warnhinweise Typ 014 mit Magnetleiste Typ 014 mit Steifdichtung Warnhinweise unterscheiden sich nach der Art der Gefahr durch folgende Signalworte: Bodenebener Einbau ist nach Rücksprache mit SPRINZ mög- lich. Vorsicht warnt vor einer Sachbeschädigung. Warnung warnt vor einer Körperverletzung. Lieferumfang Gefahr warnt vor einer Lebensgefahr.
-
Seite 3: Zusätzliches Werkzeug
MONTAGE DER DUSCHE Montage der Dusche 4.2 Typ 014 mit Streifdichtung Es sind enthalten: Voraussetzung 1 Festteil Voraussetzung für eine schnelle und saubere Montage: 1 Tür 2 Scharniere Glas-Wand 90° Lieferumfang prüfen auf 2 Wandwinkel (2 direkte Wandbefestigungen eckig oder Vollständigkeit, 1 Wandprofil) ordnungsgemäßen Zustand,... - Seite 4 MONTAGE DER DUSCHE Übersicht Legende Typ 014 mit Magnetleiste links: 1. Scharnier Glas-Wand 90° 2. Streifdichtung 3. Tür 4. Griff 5. Magnetleiste 6. Magnetträgerprofil 7. Z-Lasche 8. Festteil 9. Wandwinkel Legende Typ 014 mit Magnetleiste rechts: 1. Wandwinkel 2. Festteil 3.
- Seite 5 MONTAGE DER DUSCHE Legende Typ 014 mit Steifdichtung rechts: 1. Wandwinkel 2. Festteil 3. Streifdichtung 4. Griff 5. Tür 6. Scharnier Glas-Wand 90° Legende Scharniere Glas-Wand 90°: 1. Bolzen 2. Gewindestift 3. Schraubkappe 4. Klemmschraube 5. Konus 6. Ring 7. Kappe 8.
- Seite 6 MONTAGE DER DUSCHE Wandwinkel an Festteil schrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil. Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung direkte Wandbefestigung eckig. Wandwinkel wie folgt verschrauben: Wandwinkel mit Aussparung vollständig auf Festteil schieben. Wandwinkel an Festteil schrauben.
- Seite 7 MONTAGE DER DUSCHE Magnetleisten auf Tür stecken Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ 014 mit Magnetleiste. Magnetleisten 2 von vorn auf Tür 1 stecken. Sicherstellen, dass die Magnetleiste über die gesamte Länge auf der Glaskante anliegt. Bei Bedarf Magnetleiste oben kürzen. Bild: Typ 014 mit Magnetleiste Streifdichtung auf Tür stecken Hinweis...
- Seite 8 MONTAGE DER DUSCHE Wasserablaufprofil auf Tür stecken Wasserablaufprofil 2 von unten auf Tür 1 stecken. Sicherstellen, dass die Ablaufkante nach innen zeigt. Sicherstellen, dass das Wasserablaufprofil 2 mit der Ausklinkung an der Magnetleiste bzw. Streifdichtung bündig anliegt. Bei Bedarf Wasserablaufprofil kürzen. Z-Lasche montieren Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ 014 mit Magnetleiste.
- Seite 9 MONTAGE DER DUSCHE Befestigungslöcher Festteil anzeichnen Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil. Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung direkte Wandbefestigung eckig. Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen.
- Seite 10 MONTAGE DER DUSCHE 3 mm Holzunterlagen 2 auf Wannenrand legen. Festteil 1 auf Holzunterlagen 2 stellen. Festteil an Ausrichtlinie ausrichten. Sicherstellen, dass die Innenkante der Glaskante bündig mit Wan- nenrand abschließt. Sicherstellen, dass Ausrichtlinie in der Mitte der Winkelbohrung ist. Befestigungslöcher markieren.
- Seite 11 MONTAGE DER DUSCHE Festteile ausrichten Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil. Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung direkte Wandbefestigung eckig. Festteile wie folgt verschrauben: Festteile mit längerer Wasserwaage 1 ausrichten. Wandwinkel an Wand mit Langloch im Wandwinkel ausrichten.
- Seite 12 MONTAGE DER DUSCHE Bohrlöcher entsprechend Bemaßung anzeichnen. Hinweis Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas auf Glasskizze Bei Angabe Einrückmaß auf Glasskizze: xx = Einrückmaß auf Glasskizze + 36,5 mm Bei Angabe Außenkannte Glas auf Glasskizze: Bohrlöcher von Außenkannte Glas 36,5 mm nach innen anzeichnen. Bohrlöcher ankörnen.
- Seite 13 MONTAGE DER DUSCHE Türen montieren Glas platzt ab! Tür vorsichtig in Scharnier einsetzen. Sicherstellen, dass die Tür nicht auf die Duschwanne Vorsicht fällt. Tür in unteres Scharnier an Festteil stellen. Obere Scharniere ausrichten. Bolzen 1 in oberes Scharnier stecken. Bolzen 1 mit Gewindestift 2 sichern. Magnetträgerprofil montieren Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ 014 mit Magnetleiste.
- Seite 14 MONTAGE DER DUSCHE Mit geeignetem Werkzeug Befestigungslöcher bohren. Dübel in Befestigungslöcher stecken. Sicherstellen, dass die Dübel bündig mit der Wand abschließen. Magnetträgerprofil mitgelieferten Befestigungsschrauben anschrauben. Magnetleiste auf Magnetträgerprofil und Festteil stecken. Alle Schrauben auf festen Sitz und korrekte Montage prüfen. Clipsprofil des Magnetträgerprofils aufstecken.
- Seite 15 MONTAGE DER DUSCHE Gelenkstange montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 16 MONTAGE DER DUSCHE Glasschwert montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 17 MONTAGE DER DUSCHE Haltestange Glas-Wand montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 18 MONTAGE DER DUSCHE Festteile innen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen Festteil und Wand. Bei Typ 014 mit Streifdichtung zusätzlich zwischen Festteil und Badewanne mit transparentem Sanitärsilikon versiegeln. Hinweis Bei Typ 014 mit Magnetleiste zwischen Festteil und Badewanne nicht ver- siegeln.
- Seite 19 MONTAGE DER DUSCHE Bild: Typ 014 mit Magnetleiste rechts Bild: Typ 014 mit Steifdichtung links Bild: Typ 014 mit Steifdichtung rechts...
- Seite 20 Joh. Sprinz GmbH & Co. KG Postfach 2148 D-88192 Ravensburg TELEFON +49 751 5 60 80-0 +49 751 5 44 09 INTERNET www.sprinz-showers.com E-MAIL info@sprinz-showers.com...
