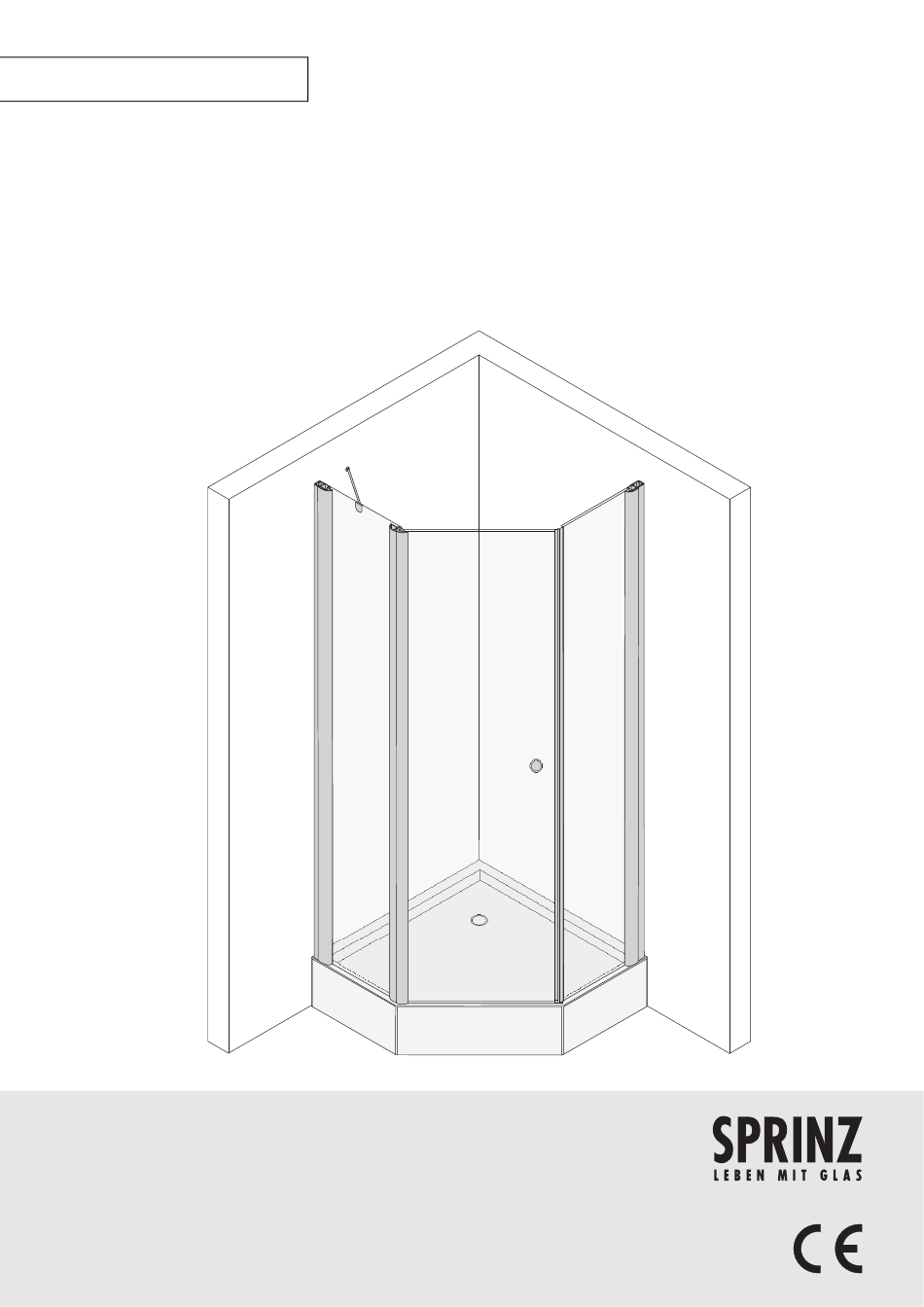

- Seite 1 M O N T A G E A N L E I T U N G . SPRINTER PLUS S P 4 2 , S P 4 3 , S P 4 4 , S P 4 5 , S P 4 6...
-
Seite 2: Warnhinweise
SP44 durch folgende Signalworte: SP45 Vorsicht warnt vor einer Sachbeschädigung. SP46 Warnung warnt vor einer Körperverletzung. Bodenebener Einbau ist nach Rücksprache mit SPRINZ mög- Gefahr warnt vor einer Lebensgefahr. lich. Aufbau der Warnhinweise Lieferumfang Art und Quelle der Gefahr! 4.1 SP42, SP43, SP44, SP45, SP46 Maßnahme, um die Gefahr zu vermei-... - Seite 3 MONTAGE DER DUSCHE Montage der Dusche Voraussetzung Voraussetzung für eine schnelle und saubere Montage: Lieferumfang prüfen auf Vollständigkeit, ordnungsgemäßen Zustand, Maßhaltigkeit. Werkzeuge bereithalten. Beiliegenden Glasplan beachten. Hinweis Glasplan zeigt die Innenansicht. Anschlagseite des Glas- plans beachten.
-
Seite 4: Montage Der Dusche
MONTAGE DER DUSCHE Übersicht Legende SP42 links, SP43 links, SP44 links, SP45 links, SP46 links: 1. Wandprofil 2. Festteil (mit vormontiertem Wandprofil und Drehprofil) 3. Tür (mit vormontiertem Drehprofil) 4. Griff (beidseitig) 5. Festteil (mit vormontiertem Wandprofil) Legende SP42 rechts, SP43 rechts, SP44 rechts, SP45 rechts, SP46 rechts: 1. - Seite 5 MONTAGE DER DUSCHE Befestigungslöcher anzeichnen Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Befestigungslöcher wie folgt anzeichnen: Befestigungslöcher mit längerer Wasserwaage 1 anzeichnen. Befestigungslöcher 16 mm vom Wannenrand anzeichnen. Zwischen Wandprofil und Wannenrand 3 mm Holzunterlage legen. Befestigungslöcher mit Wandprofilen anzeichnen (kurzer Schenkel 1 nach außen A).
- Seite 6 MONTAGE DER DUSCHE Wandprofil montieren Wandprofil wie folgt montieren: Zwischen Wandprofil 1 und Wannenrand 3 mm Holzunterlage 2 legen. Wandprofil mit mitgelieferten Befestigungsschrauben anschrauben. Holzunterlage 2 entfernen. Bild: Varianten SP42, SP43, SP44, SP45, SP46 Magnetleiste auf Tür stecken Magnetleiste von vorn auf die Tür stecken. Sicherstellen, dass die Magnetleiste über die gesamte Länge auf der Glaskante anliegen.
- Seite 7 MONTAGE DER DUSCHE Griffe montieren Glas platzt ab! Immer auf beiden Seiten Dichtringe verwenden. Sicherstellen, dass ein Dichtring auf dem Griffinnen- Vorsicht teil liegt. Dichtring auf Gewinde des Griffinnenteils schieben. Griffinnenteil von innen in die Bohrung der Tür stecken. Griffaußenteil an Griffinnenteil schrauben. Festteile/Türen zum Einsetzen vorbereiten Position Maßstellschraube voreinstellen: Maßstell-...
- Seite 8 MONTAGE DER DUSCHE Festteil in Wandprofil einsetzen Duschwanne wird zerkratzt! 3 mm Holzunterlage unter Lagerblock legen. Vorsicht Glas platzt ab! Festteil vorsichtig in Wandprofil einsetzen. Sicherstellen, dass die Tür nicht auf die Duschwanne Vorsicht fällt. Festteil wie folgt einsetzen: Glassauger außen auf Festteil 1 anbringen. Rundung des vormontierten Wandprofils ist außen, Hebe-/Senk- Mechanismus (Stift mit Verzahnung) ist unten.
- Seite 9 MONTAGE DER DUSCHE Tür montieren Schraube 5 leicht lösen und Stift 3 aus Lagerblock 4 entfernen. Mit Ablaufprofil und Magnetleiste/Streifdichtung vorbereitete Tür in vormontierten Lagerblock 1 stellen. Schraube 2 ist für die Positionierung der Tür nach der Montage des oberen Lagerblocks. Tür unter den Lagerblock 4 schieben Stift 3 in Lagerblock 4 und Aufnahme der Tür stecken.
- Seite 10 MONTAGE DER DUSCHE Gelenkstange montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 11 MONTAGE DER DUSCHE Festteile außen versiegeln Festteil mit transparentem Sanitärsilikon versiegeln zwischen Duschwanne und Wandprofil. Duschwanne und Glaskante. Duschwanne und Lagerblock. Türen fixieren Türen 48 Stunden in geschlossenem Zustand fixieren, damit der Dichtstoff ausreichend trocknet. Hinweis Die Fixierzeit variiert je nach Dichtstoff. Angaben des Silikonherstellers beachten.
- Seite 12 Joh. Sprinz GmbH & Co. KG Postfach 2148 D-88192 Ravensburg TELEFON +49 751 5 60 80-0 +49 751 5 44 09 INTERNET www.sprinz-showers.com E-MAIL info@sprinz-showers.com...
