Hinweise zur Installation von Clamp-on-RTD-Messaufnehmern
Die Clamp-on-RTD-Messaufnehmer des Durchflussmessgeräts sind extrem empfindlich und
genau. Ihr Beitrag zur Leistung Ihres Messgeräts ist genauso wichtig wie der der
Messaufnehmer für den Flüssigkeitsdurchfluss. Einzelheiten zur physischen Installation und
Verdrahtung der RTDs finden Sie in den Installationszeichnungen in Anhang B (Seite 219).
①
②
③
④
⑤

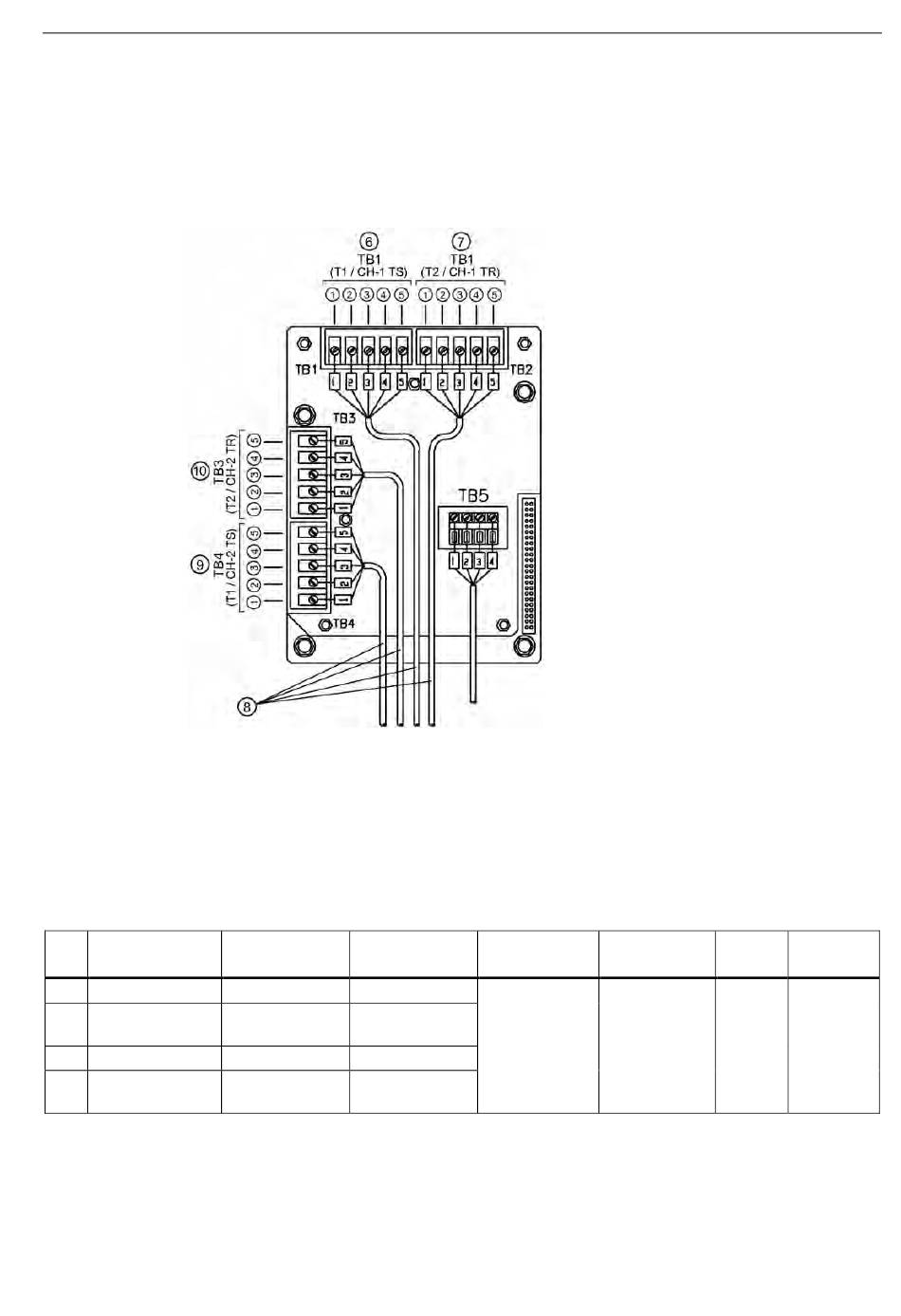

Bild 5-4
Tabelle 5- 1 Verdrahtung von TB3 und TB4
Stift
Funktion TB3
1
AUX. 1 IN
2
AUX. 1 COM
3
AUX. 2 IN
4
AUX. 2 COM
FUE1010 IP65 NEMA 4X
Betriebsanleitung, 12/2014, A5E03086492-AC
Schwarz
Orange
Braun
Rot
Blau
Zweikanaliger Temperatursensor
Funktion TB4
Verwendung
AUX. 3 IN
Iin1 Eingang
AUX. 3 COM
Iin1 Sammellei-
tung
AUX. 4 IN
Iin2 Eingang
AUX. 4 COM
Iin2 Sammellei-
tung
5.2 Messumformerverdrahtung
⑥
TB1-T1 Kanal 1 TS
⑦
TB2-T2 Kanal 2 TR
⑧
Zum Messaufnehmer
⑨
TB3-T1 Kanal 1 TS
⑩
TB4-T2 Kanal 2 TR
Beschreibung
Verhalten
Analogstromein
4 bis 20mA
logstromein-
gang zur Masse
des Messge-
räts.
Anschließen
Last
Verdrah-
tung
200Ω
max. 304 m
ohne Her-
stellerzu-
lassung
45
