Einbau/Montage
4.5 Montage des Messumformers
①
②
③

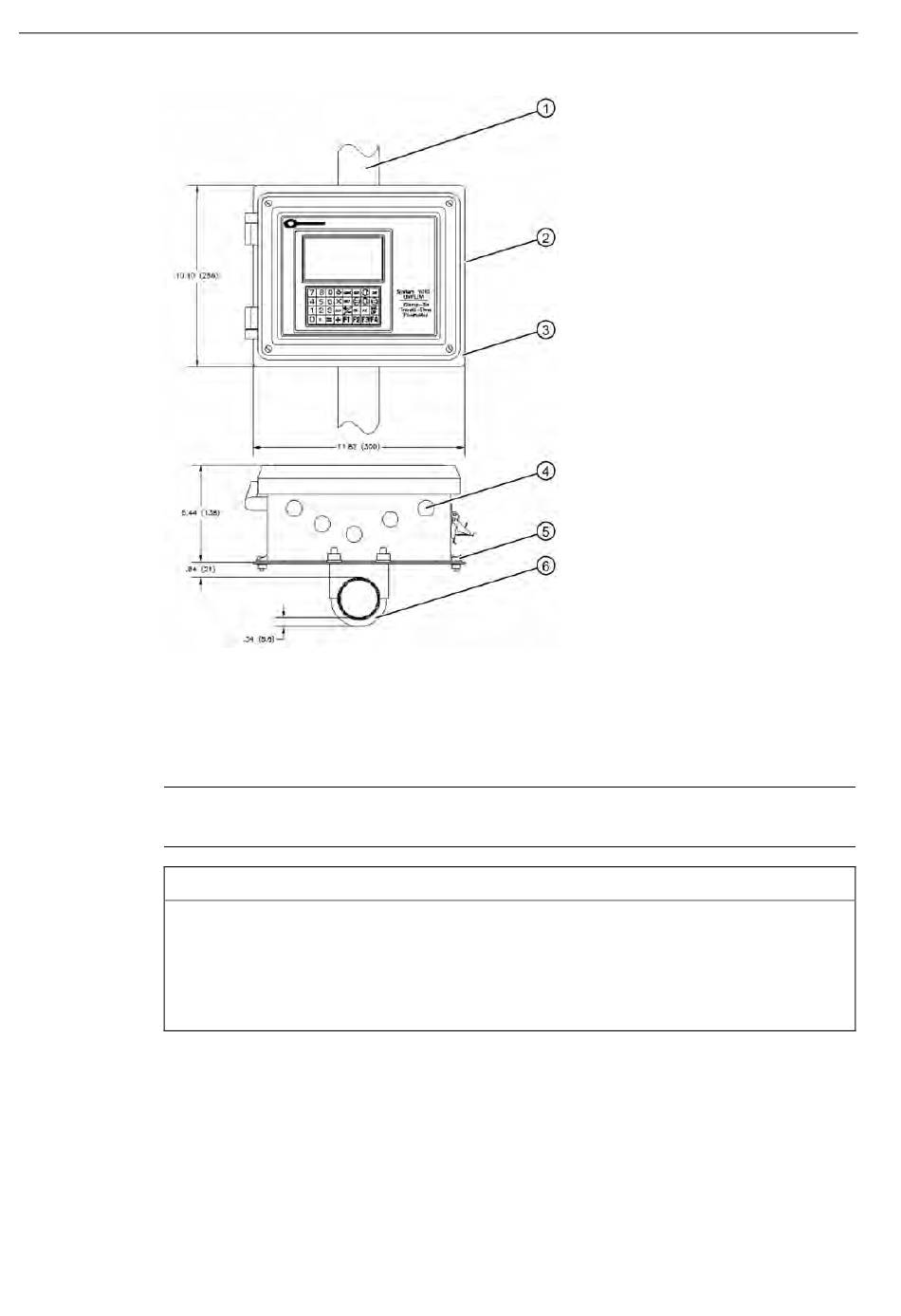

Bild 4-1
Hinweis
Verwenden Sie für alle Kabel Kabelführungsverschraubungen oder Kabelanschlussstutzen.
ACHTUNG
Beeinträchtigung der wetterdichten Dichtungen
Bei fehlerhaftem Einbau der wetterdichten Dichtungen kann der Schutzgrad IP65
beeinträchtigt und das Gerät beschädigt werden.
Bringen Sie mittels geeigneter Kabelführungen wetterdichte Dichtungen an allen nicht
verwendeten Bohrungen an, und schließen Sie weitere Bohrungen gemäß der Norm IP65.
36
④
2"-Rohr (6 cm)
⑤
Messumformer
⑥
Montageblende
Rohrmontage und Einbauorte des Messumformers
Kabeleingangsbohrungen
Befestigungsflansch (auch zur Wandmontage)
Befestigung mit Montagebügel bei 2"-Standardrohren (6 cm)
