A.4 RS-232-Anschluss
Das RS-232-Schnittstellenkabel
Der Anschluss zwischen dem Durchflussmesser und dem PC erfolgt mit einem seriellen

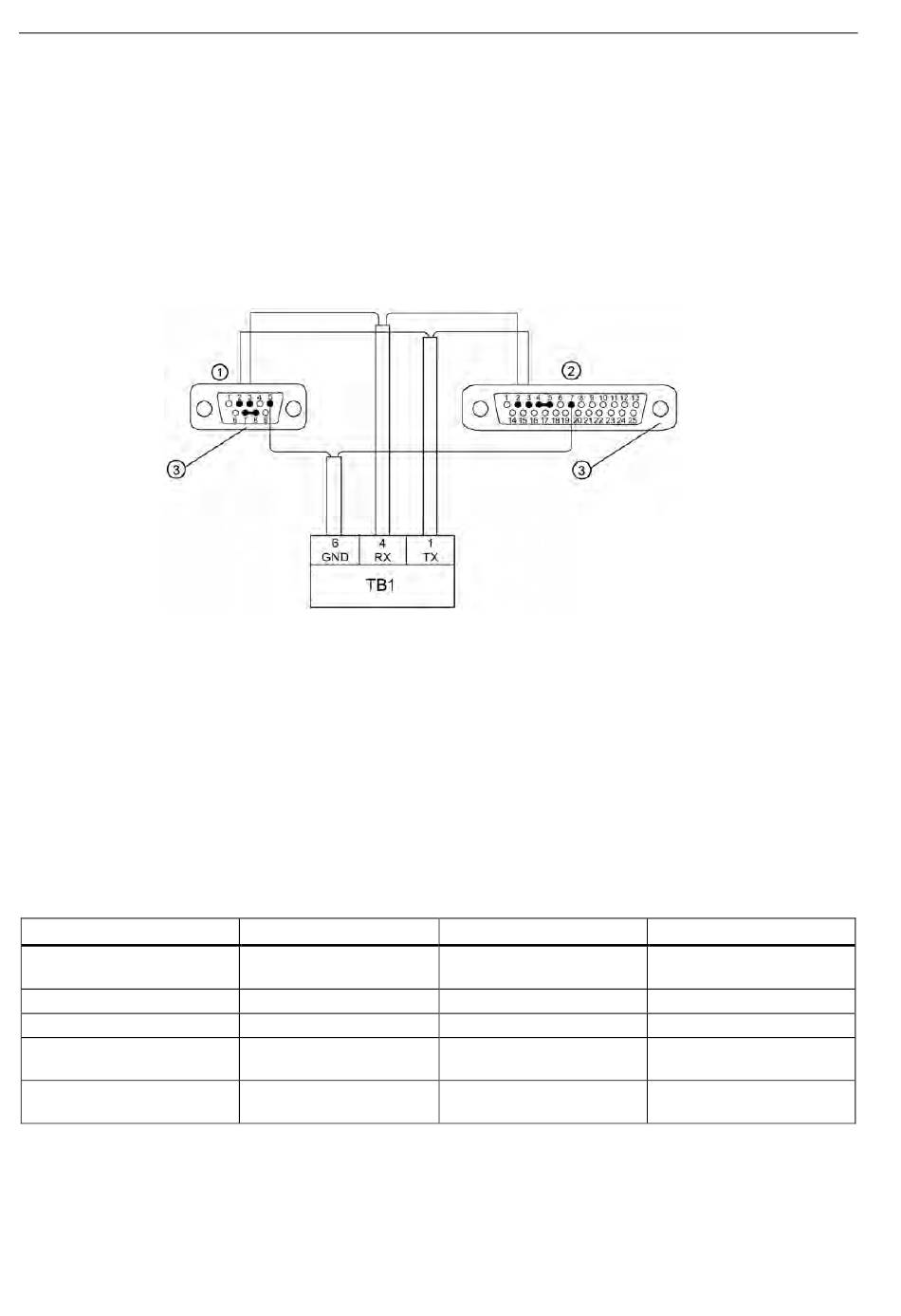

Schnittstellenkabel, Art.Nr.: 1015CPC-N. Die folgende Schemadarstellung zeigt die
Kabelbelegung. Die an das Durchflussmessgerät anzuschließenden Kabelenden sind
verzinnt, um das Anklemmen an TB1 des Durchflussmessers zu erleichtern. Jeder Draht ist
für den richtigen Anschluss an TB1 gekennzeichnet. Außerdem ist bei beiden Kabelsteckern
jeweils der CTS-Stift mit dem RTS-Stift kurzgeschlossen (Stifte 4-5 auf dem 25-poligen
Stecker und Stifte 7-8 auf dem 9-poligen Stecker), so dass kein Hardware-Handshaking
erforderlich ist.
①
②
Bild A-7
Entsprechend den unterschiedlichen Konfigurationen des Durchflussmessgerätes SITRANS
F 1010 werden 3 Arten von RS-232-Kommunikationskabeln verwendet. Welches Kabel für
Ihr Gerät benötigt wird, ist aus der Tabelle unten ersichtlich. Achten Sie darauf, dass Sie das
richtige Kabel zur Verfügung haben.
Für Anwender, die Ihre Kabel selbst herstellen wollen, sind die benötigten Teile (außer dem
RS-232-Steckverbinder für den Gerätetyp FUP1010WP) in den meisten Computer- oder
Elektronikgeschäften erhältlich. Mit Hilfe der folgenden Tabelle finden Sie Zeichnungen der
passenden Kabelabschlüsse. Die Tabelle enthält die Signalnamen, den PC-Abschluss und
den Abschluss am SITRANS F 1010 für jeden Durchflussmessgerätetyp.
Durchflussmesser Typ
Tragbares Gerät in wasser-
dichter Ausführung
FUE1010/FUP1010
Alle NEMA 4X
NEMA 4X mit E/A-
Erweiterungsmodul
FUS1010 NEMA 7 Kompakt-
gerät
Ebenso finden Sie in den meisten Computerläden oder Online-Shops ein serielles LapLink-
oder Null-Modem-Kabel, sofern Sie kein solches Kabel besitzen. Über diese Kabel können
Sie eine Kommunikationsverbindung mit den 1010P/DP-Systemen herstellen.
204
9-poliger Steckverbinder
25-poliger Steckverbinder
Serielles Schnittstellenkabel 1015CPC-N
Kabeltyp
DB-9F - Amphenol
DB-9F - DB-9F
DB-9F - 3-adrig
DB-9F - DB-9F
DB-9F - 3-adrig
③
Lötseite
Siemens Teilenummer
CQO:1015CPC-WP
CQO:1015CPC-P
CQO:1015CPC-N
CQO:1015CPC-P
CQO:1015CPC-N
Betriebsanleitung, 12/2014, A5E03086492-AC
Hinweise
Ausgenommen der Energie-
Durchflussmesser
Für Energy WP
Für FUS1010 N mit Option
A1 (Modul 1010N-7 )
FUE1010 IP65 NEMA 4X
