7.10 Analogausgang

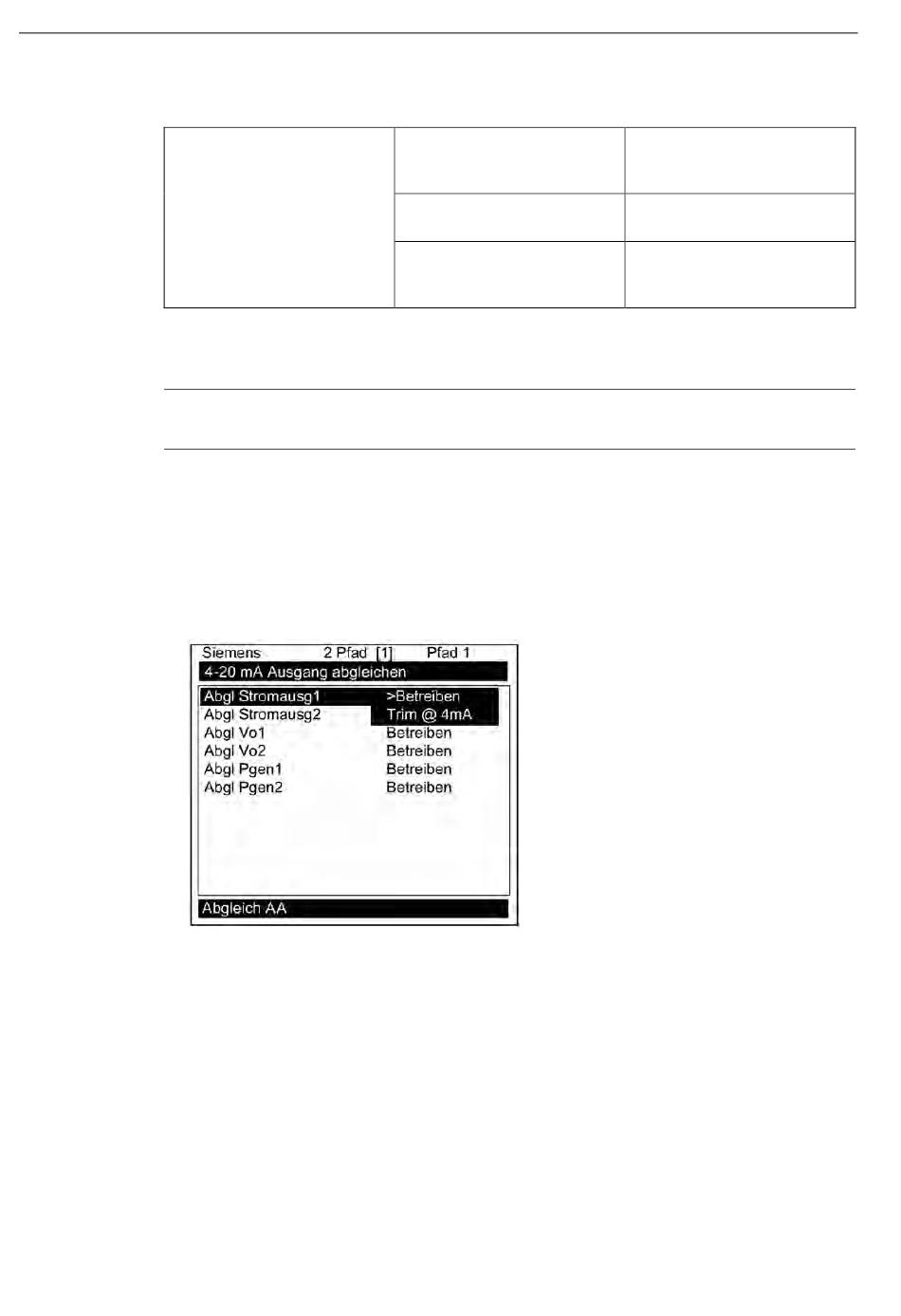

Tabelle 7- 8 Struktur des Menüs "Abgleich Analogausgang"
Abgleich AA
Abgleich Stromausgang (Io1 & Io2)
Hinweis
Kann bis auf 0,005 mA des Nennwerts abgeglichen werden.
Stromausgang berechnen:
1. Schließen Sie das Amperemeter an die Stromversorgung und die Klemmen des zu
prüfenden Stromausgangs an.
2. Markieren Sie den zu prüfenden Anschluss, drücken Sie <Rechtspfeil> und dann
<Abwärtspfeil>, um den Cursor auf [Abgl @4mA] zu setzen.
3. Drücken Sie <ENTER>. Ein 4,00 mA-Pop-up-Fenster wird angezeigt. Das Amperemeter
müsste jetzt 4,00 mA anzeigen.
4. Wenn das Amperemeter einen anderen Wert anzeigt, geben Sie über die Zifferntasten
den aktuellen Messwert ein.
5. Drücken Sie <ENTER>, um die Einstellung zu speichern. Damit wird der D/A-Wandler
des Durchflussmessgeräts so eingestellt, dass aus dem Ausgang 4 mA abgegeben
werden, entsprechend den auf dem Amperemeter angezeigten 4 mA.
6. Prüfen Sie erneut das Amperemeter darauf, ob es jetzt 4 mA anzeigt.
128
Abgl Io1/Io2
Abgl Vo1/Vo2
Abgl Pgen1/ Pgen2
Betreiben
Abgl@4mA Angezeigte
mA=x.xx
Betreiben
Abgl@2V Angezeigte V=x.xx
Betreiben
Abgleich@1 Hz Angezeigte
Hz=xxxx
FUE1010 IP65 NEMA 4X
Betriebsanleitung, 12/2014, A5E03086492-AC
