4.2 FC430 anschließen
4.2.2

Stromversorgung des Messumformers und E/A-Anschluss

4.2.2.1 Anschließen von DSL und Messumformer
Die folgenden Anweisungen gelten nur für Ausführungen mit Getrenntmontage.
Verdrahtung von DSL (Sensor) und Messumformer (M12)
Der DSL ist mit einem vorkonfektioniertem Kabel mit witterungsbeständigen M12-Steckern aus
Edelstahl ausgestattet.
Der Kabelschirm ist im Inneren des Steckers physisch und elektrisch abgeschlossen.
Beim Umgang mit dem Kabel und dessen Durchleitung durch den Kabelkanal darauf achten,
dass der Stecker keiner übermäßigen Spannung (Zug) ausgesetzt ist, da sich die internen
Anschlüsse lösen können.
Hinweis
Das Kabel nie am Stecker ziehen – nur am Kabel selbst.
1. Schließen Sie den DSL mit dem mitgelieferten 4-adrigen Kabel mit M12-Steckern an.
Hinweis
Erdung
Der Schirm des DSL-Kabels ist erst nach dem Festziehen des M12-Anschlusses
mechanisch mit der Erdungsklemme (PE) zu verbinden.
Verdrahtung von Sensor und Messumformer (Klemmenraum Sensor)

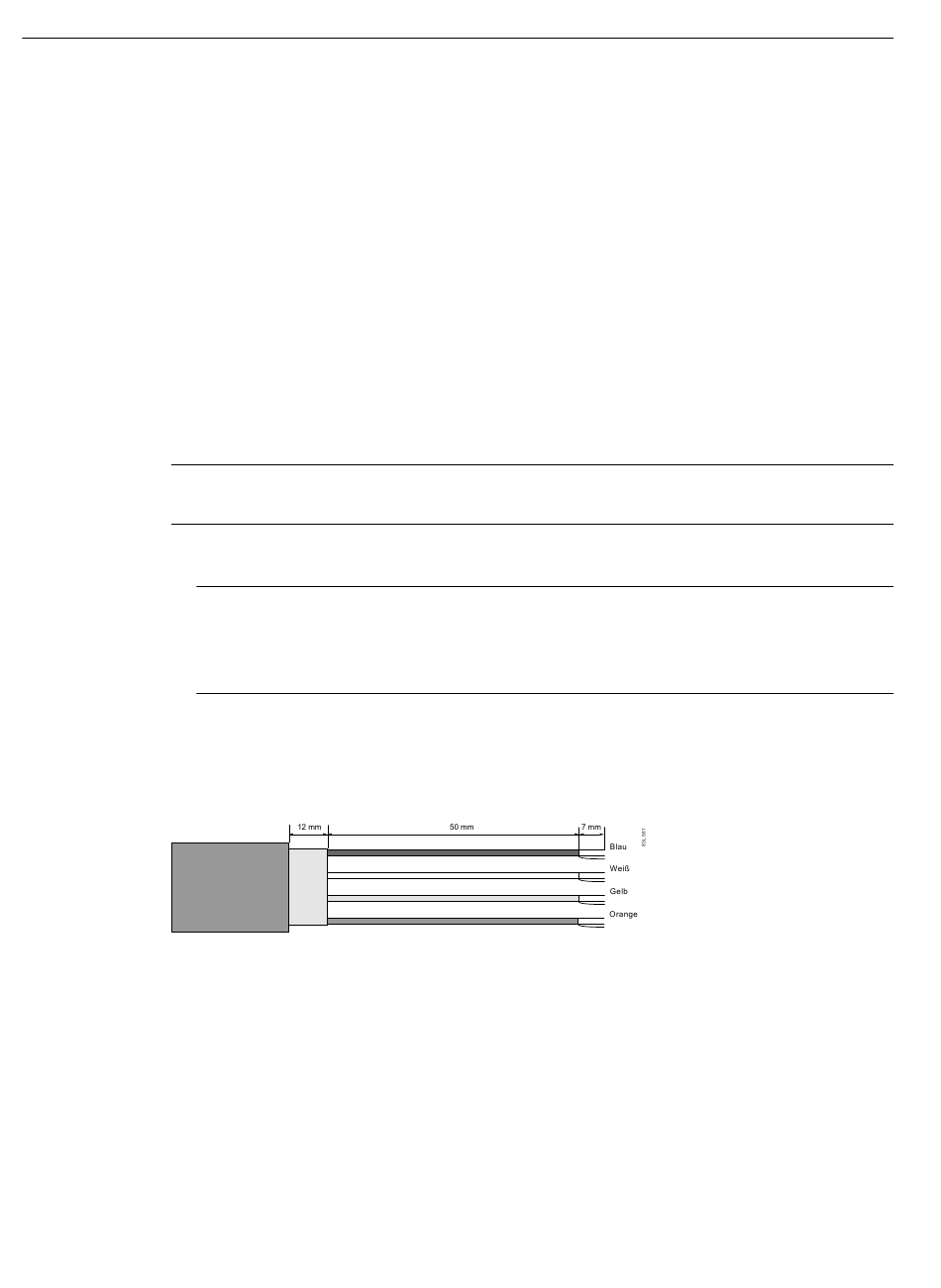

A: Das Kabel an beiden Enden abisolieren.
Bild 4-1
B: Im Klemmenraum des Sensors anschließen
1. Entfernen Sie die Sichherungsschraube und den Deckel.
2. Entfernen Sie einen der Blindstopfen und montieren Sie die Kabelverschraubung.
3. Entfernen Sie die Abdeckung und Hülse an der Kabelverschraubung und schieben Sie
diese auf das Kabel.
4. Schieben Sie das Kabel durch die offene Verschraubung; sichern Sie das Kabel mit
Klemmleiste bar.
36
Cable end
