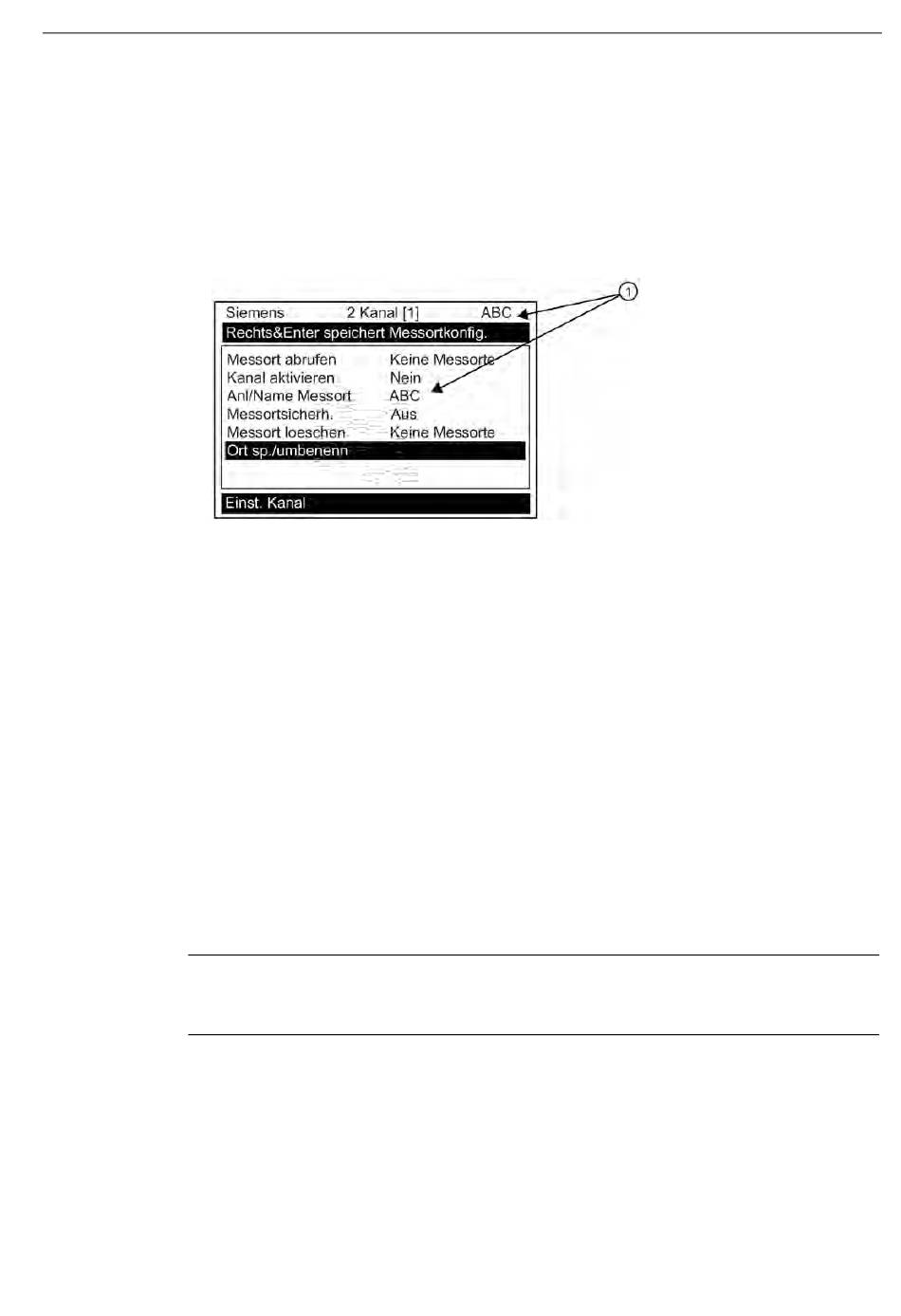

Verfahren für [Ort sp./umbenenn]
Jedes Mal, wenn zu einem Messort neue Messortkonfigurationen hinzugefügt werden, muss
der Messort erneut gespeichert werden, damit die Datenänderungen erhalten bleiben.
1. Um alle programmierten Daten für den Messort zu speichern, drücken Sie auf
<Linkspfeil> und blättern dann nach oben zu [Einst. Kanal].
2. Drücken Sie <Rechtspfeil> und blättern Sie mit <Aufwärtspfeil> oder <Abwärtspfeil> zu
[Ort sp./umbenenn].
①
3. Drücken Sie den <Rechtspfeil> und dann <ENTER>, um alle programmierten Daten
zusammen mit dem Messort zu speichern.
4. Zur Rückkehr auf die oberste Menüebene drücken Sie wiederholt die Taste <Linkspfeil>.
5.5
Messaufnehmer-Installation
5.5.1
Montagevorbereitungen
Reflekt- und Direkt-Montage der Messaufnehmer
Die Montagearten Reflekt-Modus und Direkt-Modus werden bei Clamp-on-Messaufnehmern
unterstützt. Nach Analyse der Daten, die Sie für Ihre Rohre und Flüssigkeiten eingeben,
empfiehlt der Durchflussmesser einen Montagemodus.
Hinweis
Geben Sie bei der Installation der Messaufnehmer nicht versehentlich die V/M (Versions-
/Modifikations)-Nummer auf dem Etikett anstelle der Sensorgröße ein.
FUE1010 IP65 NEMA 4X
Betriebsanleitung, 12/2014, A5E03086492-AC
Der gespeicherte Messortname erscheint jetzt auf dem Menübildschirm.
Anschließen
5.5 Messaufnehmer-Installation
55
