Anschließen
5.5 Messaufnehmer-Installation
5.5.3
Montage im Reflekt-Modus
Reflekt-Montage - Messaufnehmerinstallation mit Montagerahmen und Abstandshalter
1. Nach Ermittlung des Abstandsindexwertes über das Installationsmenü bereiten Sie den
für die Montage der Messaufnehmer vorgesehenen Bereich der Rohroberfläche vor.
2. Entfetten Sie die Oberfläche, und entfernen Sie Staub, Korrosion, Rost, abblätternde
Farbe usw.

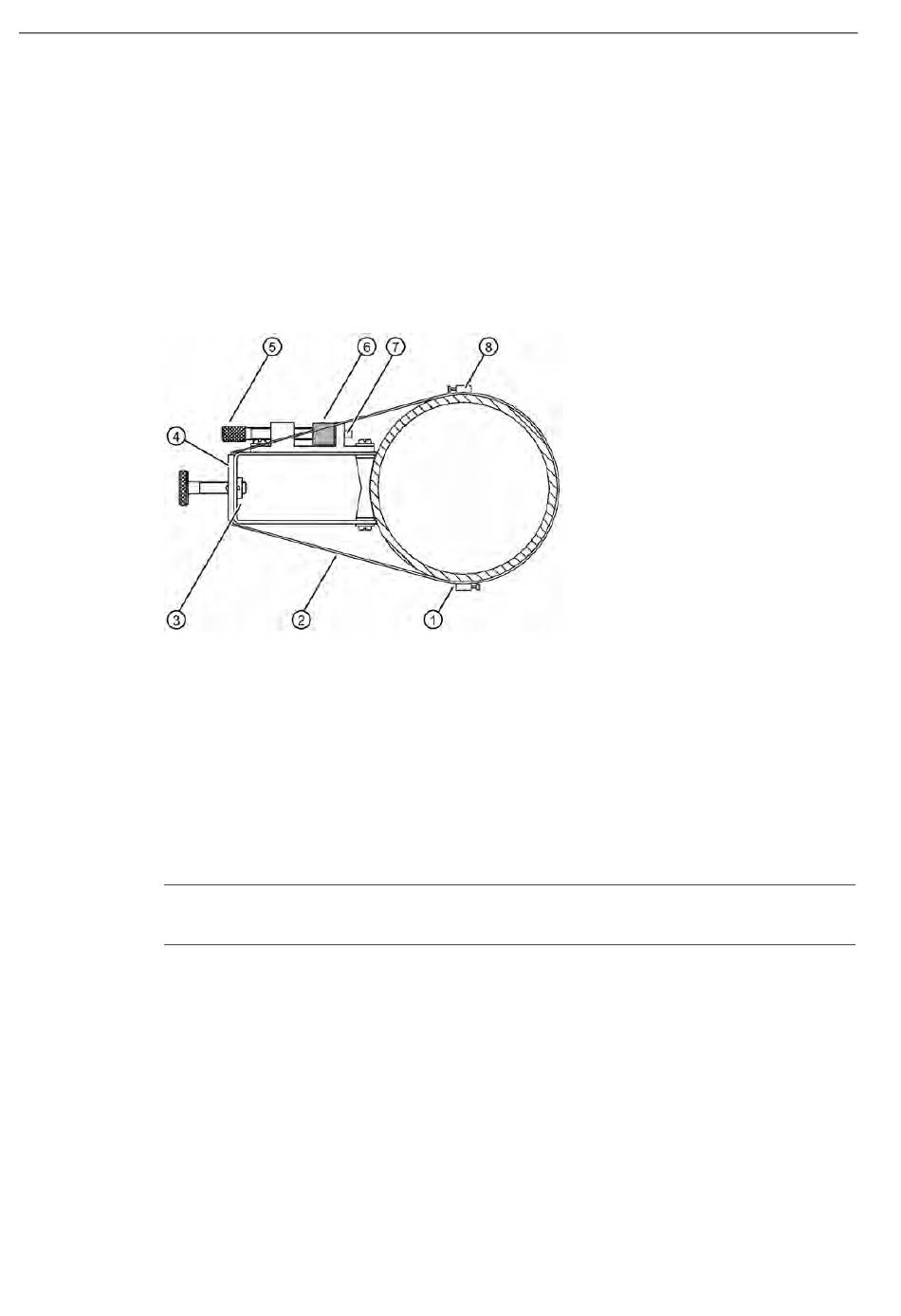

Beachten Sie vor Beginn der Montage im Reflekt-Modus das unten abgebildete Beispiel.
①
②
③
④
Bild 5-12
Hinweis
Ltn min. 18 mm (0,75").
Menüfeld Ltn
Dieses schreibgeschützte Menüfeld zeigt den Abstand zwischen den Vorderseiten der
Messaufnehmer entlang der Rohrachse in Inch oder Millimeter an. Wenn Sie die
Messaufnehmer ohne Montageschiene oder Abstandshalter montieren, müssen Sie einen
Abstand entsprechend diesem Wert einhalten. Beachten Sie, dass bei der Direkt-Montage
an besonders kleinen Rohren Ltn auch negativ sein kann, wenn die
Messaufnehmerabstände sich überschneiden.
62
Optional: Bei Rohren mit größerem
Durchmesser können mehrere Bänder
miteinander verbunden werden, so dass
sie um das Rohr herum reichen
Montageband, um Montagerahmen herum
gelegt
Messaufnehmer auf Rohr montiert (in 9-
Uhr-Stellung)
Montagerahmen
Reflekt-Montage mit Montagerahmen und Abstandshalter
⑤
Abstandshalter-Klemme mit Befestigungs-
schraube
⑥
Abstandshalter (von vorne)
⑦
Metallstift
⑧
Stellschraube für Montageband
Betriebsanleitung, 12/2014, A5E03086492-AC
FUE1010 IP65 NEMA 4X
