Hinweis
NETFLOW (Voreinstellung) ist am besten für Anwendungen geeignet, in denen über längere
Zeiträume Null-Durchfluss auftreten kann. Diese Einstellung minimiert fehlerhafte
Zählschritte des Zählerregisters aufgrund von Datenstreuung. Um die Voreinstellung zu
übernehmen, drücken Sie <Abwärtspfeil>.
Zählerbetriebsarten auswählen
1. Drücken Sie die Taste <MENU> und das Menü [Funktionsart] wird hervorgehoben.
2. Drücken Sie den <Rechtspfeil> zur Auswahl von [2Pfad D.fluss] und drücken Sie
anschließend <ENTER>.
3. Das Menü [2Pfad D.fluss] wird angezeigt, der Menüpunkt [Einst. Kanal/Pfad] ist
hervorgehoben.

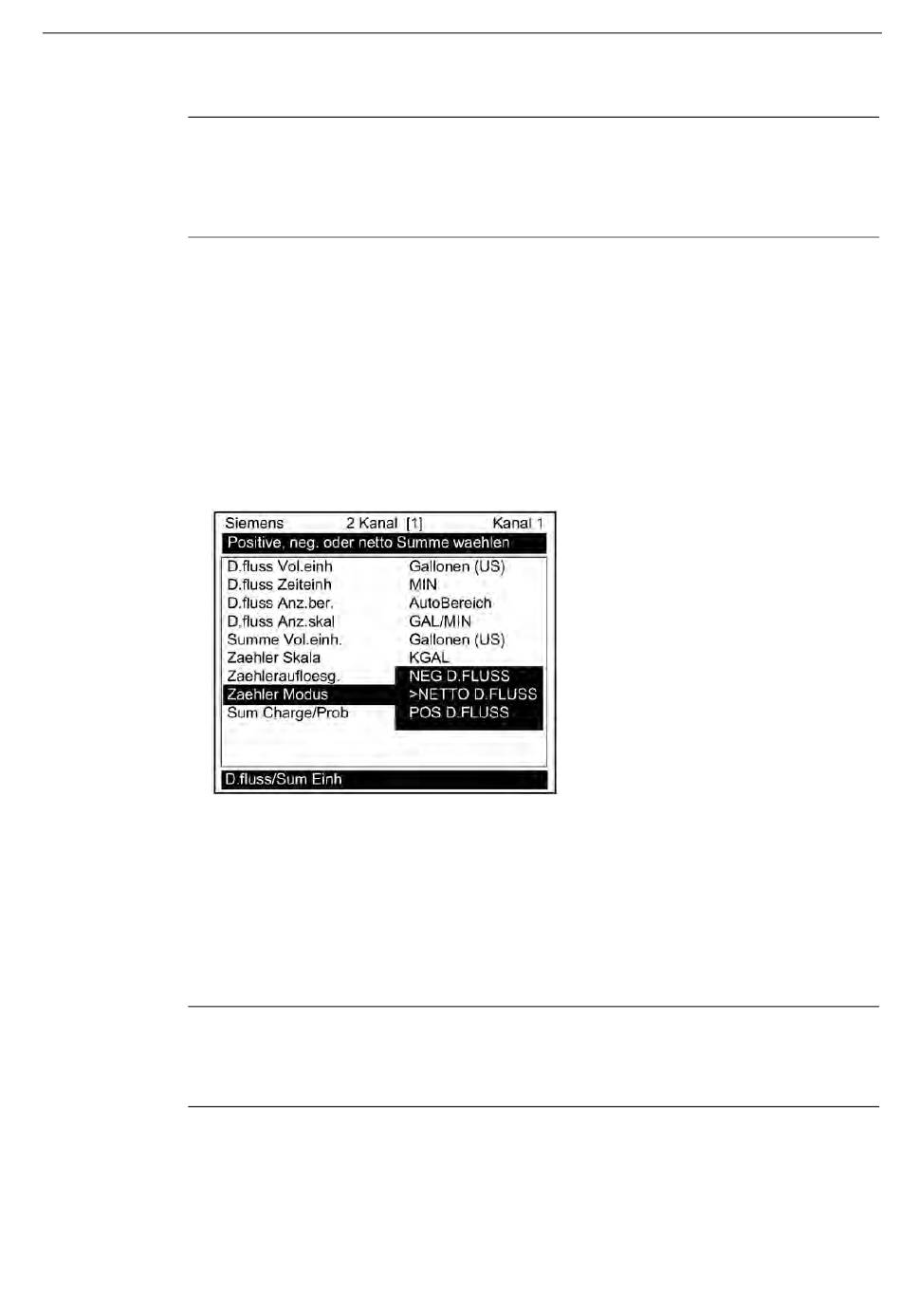

4. Blättern Sie abwärts zum Menü [Zaehler Modus] und drücken Sie <Rechtspfeil>, um die
Optionsliste für [Zaehler Modus] aufzurufen.
5. Wählen Sie mit <Aufwärts-/Abwärtspfeil> den gewünschten Modus aus.
6. Speichern Sie die Auswahl mit <ENTER>.
Steuerbefehle für Zählerbetriebsarten
Über die serielle RS-232-Schnittstelle können alle unten aufgeführten Zählerbefehle mithilfe
der PC-Funktionstasten und der Tastenemulation für das VT100-Terminal ausgeführt
werden.
Hinweis
Beim Aufrufen der in der unten stehenden Tabelle aufgeführten Funktionstasten müssen
sich Si-Ware bzw. HyperTerminal im Datenanzeigemodus befinden. Der
Datenanzeigemodus wird mit der Tastenfolge <Strg+L> aufgerufen.
FUE1010 IP65 NEMA 4X
Betriebsanleitung, 12/2014, A5E03086492-AC
7.1 Auswählen von Durchflusseinheiten
Funktionen
103
