Anschließen
5.4 Programmieren des Messumformers
①
②
③
④

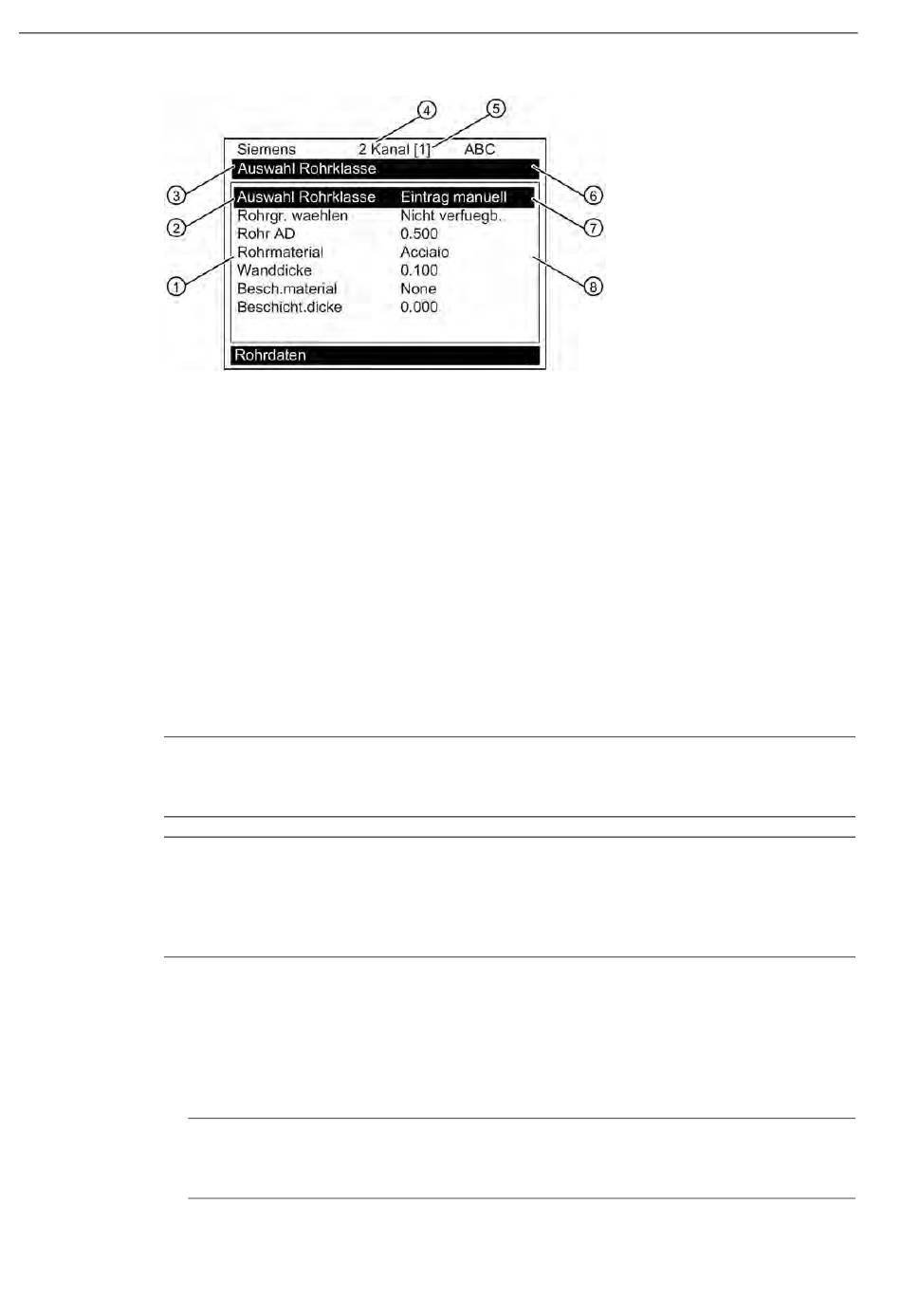

Bild 5-6
5.4
Programmieren des Messumformers
Sprache und Einheiten auswählen
Hinweis
Vor dem Anlegen eines Messortes wählen Sie eine Sprache und dann im Menü
[Messeinrichtung] als Maßeinheiten englische oder metrische Einheiten.
Hinweis
So stellen Sie englische oder metrische Maßeinheiten ein: Blättern Sie im Menü
[Funktionsart] zum Menü [Messeinrichtung]. Wählen Sie mit <Rechtspfeil> die gewünschten
Einheiten aus. Speichern Sie die Auswahl mit <ENTER>. Betätigen Sie den <Linkspfeil> und
den <Aufwärtspfeil>, um in das Menü [Funktionsart] zurückzukehren.
Funktionsart auswählen
1. Taste <MENU> drücken und die Funktionsart auswählen.
2. Betätigen Sie den <Rechtspfeil> und blättern Sie zu [2 Kanal Energie].
Hinweis
Wählen Sie [2 Kanal Energie] bei Messungen an zwei verschiedenen Rohren und [2 Pfad
Energie], wenn die Transducer auf demselben Rohr montiert sind.
50
⑤
Daten im Menüfeld
Aktuell ausgewählter Messkanal
(linke Spalte)
⑥
Markiertes Menü-
Messort Name
feld
⑦
Menü-Befehlszeile
Markierte Daten
(invertiert)
⑧
Aktuell ausgewähl-
Daten im Menüfeld (rechte Spalte)
te Funktionsart
Typische Anzeige des Installationsmenüs
FUE1010 IP65 NEMA 4X
Betriebsanleitung, 12/2014, A5E03086492-AC
