Bedienungsanleitung Audiologie-Scanner
8

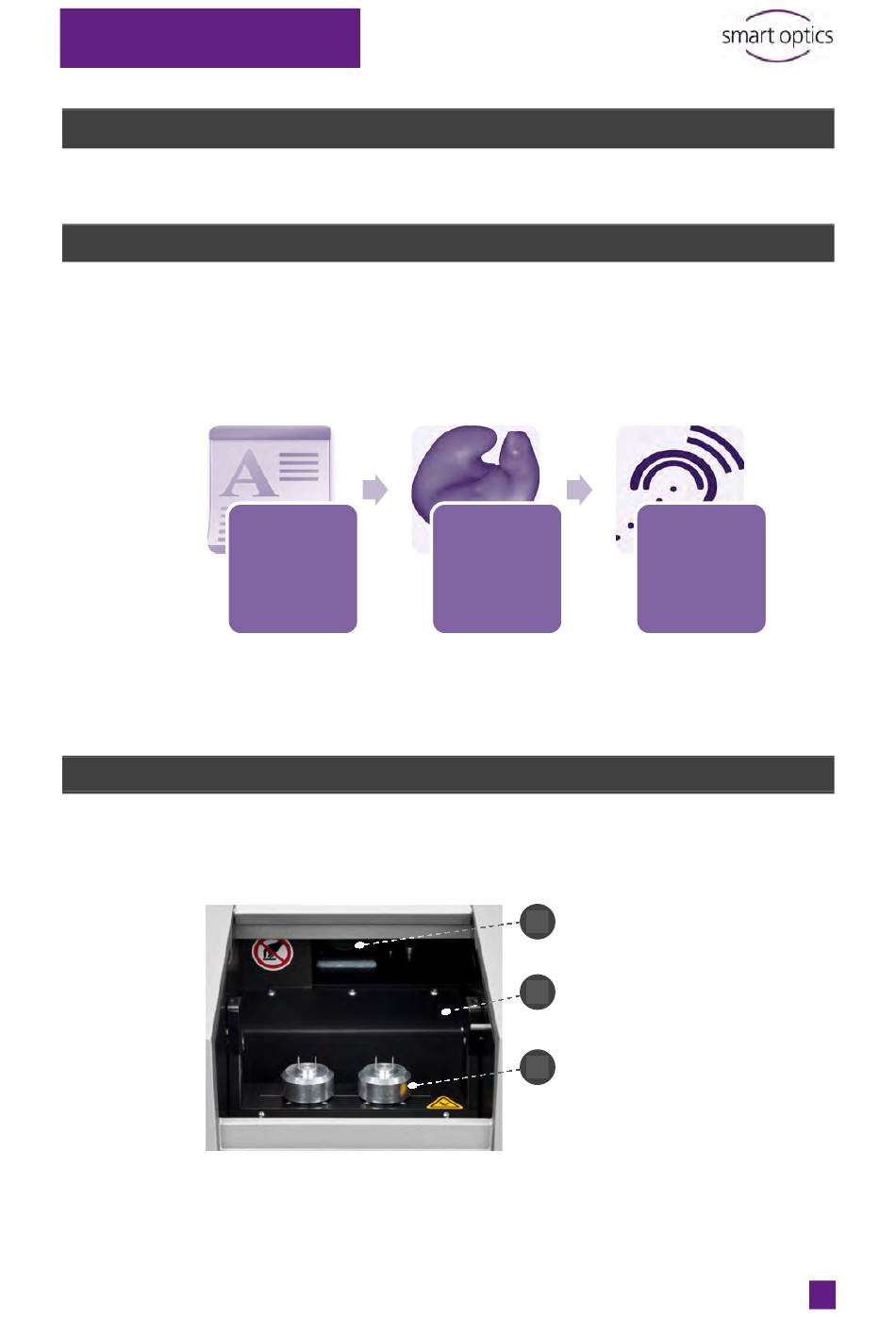

Grundlegendes zum Scannen
8.1
Arbeiten mit STL-Dateien
Ihr 3D-Scanner erzeugt STL-Dateien (optional auch andere Formate). Diese Daten sind
offen für alle gängigen CAD/CAM-Systeme. In der digitalen Produktion werden die
Daten weiterverarbeitet und so wird aus Ihrem Scan Schritt für Schritt eine Otoplastik.
8.2
Arbeitsweise des Scanners
Die wichtigsten Komponenten des Scanners sind der 3D-Sensor und eine
Positionierungsmechanik.
Dokumentversion: 3.0
08-2018
STL-Dateien
•STL (links)
•STL (rechts)
CAD-Daten
•3D-Modell
•Vorgaben für
die Produktion
Die Positionierungsmechanik im
A
Innenraum des Scanners besteht aus
einer elektromotorisch
angetriebenen Schwenkachse (B)
B
und einem bzw. zwei drehbaren
Sockeln (C). Auf den Sockeln werden
magnetische Objekthalter mit den
C
aufgesteckten Messobjekten fixiert.
Die frei drehbaren Sockel (C)
positionieren die Messobjekte zum
3D-Sensor (A), der sich oberhalb der
Schwenkachse befindet.
CAM-Daten
•Produktion
•z.B. 3D-Druck
37
