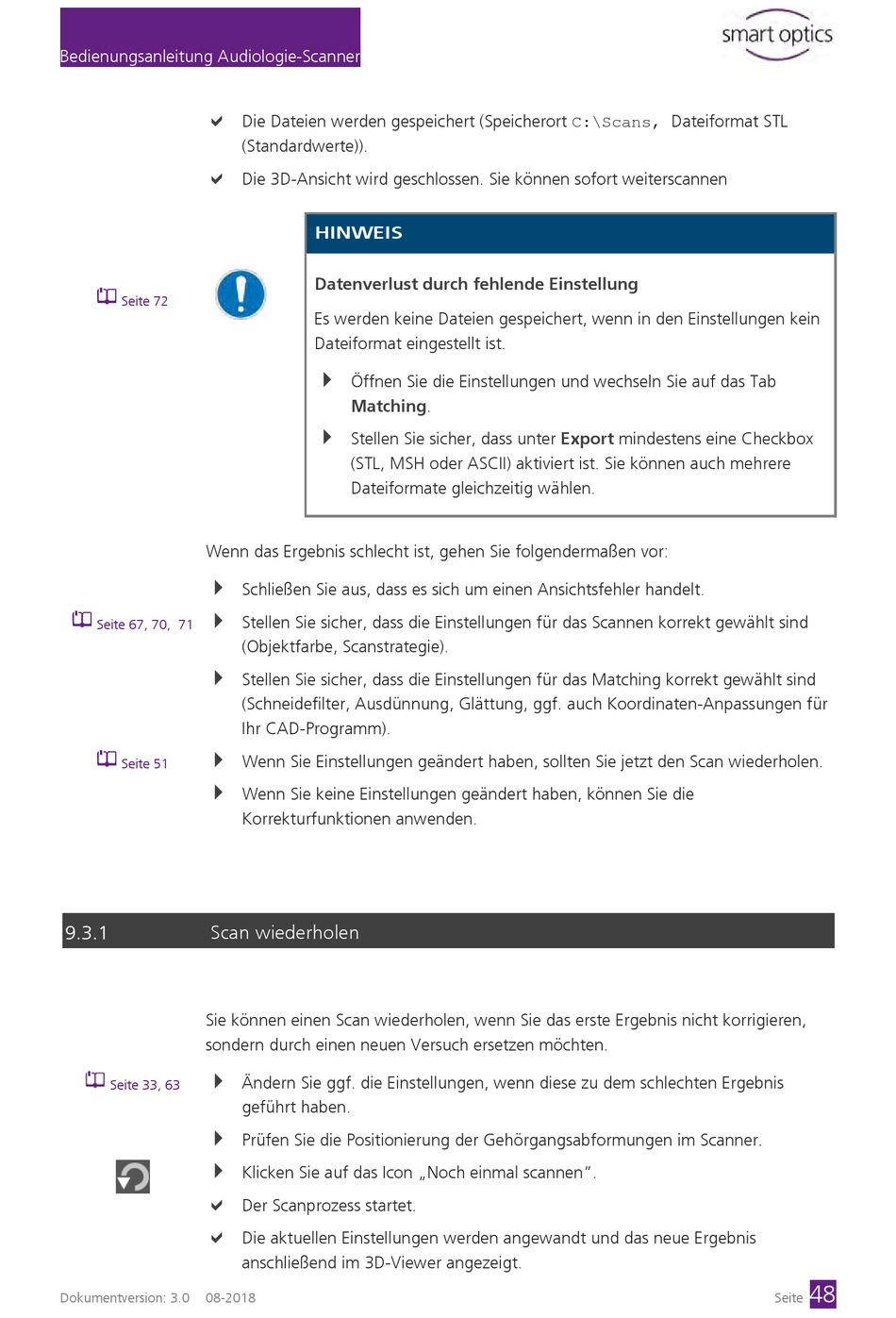

Bedienungsanleitung Audiologie-Scanner
Seite 72
Wenn das Ergebnis schlecht ist, gehen Sie folgendermaßen vor:
Seite
67, 70, 71
Seite
51
Scan wiederholen
Sie können einen Scan wiederholen, wenn Sie das erste Ergebnis nicht korrigieren,
sondern durch einen neuen Versuch ersetzen möchten.
Seite
33, 63
Dokumentversion: 3.0
08-2018
Die Dateien werden gespeichert (Speicherort C:\Scans, Dateiformat STL
(Standardwerte)).
Die 3D-Ansicht wird geschlossen. Sie können sofort weiterscannen
HINWEIS
Datenverlust durch fehlende Einstellung
Es werden keine Dateien gespeichert, wenn in den Einstellungen kein
Dateiformat eingestellt ist.
Öffnen Sie die Einstellungen und wechseln Sie auf das Tab
Matching.
Stellen Sie sicher, dass unter
(STL, MSH oder ASCII) aktiviert ist. Sie können auch mehrere
Dateiformate gleichzeitig
Schließen Sie aus, dass es sich um einen Ansichtsfehler
Stellen Sie sicher, dass die Einstellungen für das Scannen korrekt gewählt sind
(Objektfarbe,
Scanstrategie).
Stellen Sie sicher, dass die Einstellungen für das Matching korrekt gewählt sind
(Schneidefilter, Ausdünnung, Glättung, ggf. auch Koordinaten-Anpassungen für
Ihr
CAD-Programm).
Wenn Sie Einstellungen geändert haben, sollten Sie jetzt den Scan wiederholen.
Wenn Sie keine Einstellungen geändert haben, können Sie die
Korrekturfunktionen
anwenden.
Ändern Sie ggf. die Einstellungen, wenn diese zu dem schlechten Ergebnis
geführt haben.
Prüfen Sie die Positionierung der Gehörgangsabformungen im Scanner.
Klicken Sie auf das Icon „Noch einmal scannen".
Der Scanprozess startet.
Die aktuellen Einstellungen werden angewandt und das neue Ergebnis
anschließend im 3D-Viewer angezeigt.
Export
mindestens eine Checkbox
wählen.
handelt.
48
