Mo ntage an ei ner Oberfl äche
Der Cyclo 03 Directional kann mit
dem Befestigungssatz, der als
Zubehör erhältlich ist, direkt auf dem
B o d e n , a n d e r Wa n d o d e r d e r
Decke befestigt werden.
Montage des Cyclo 03 Directional:
1. Die Oberfläche, an der Sie den
Cyclo 03 Directional montieren
wollen, muss für das Gewicht
aller installierten Geräte
ausgelegt sein.

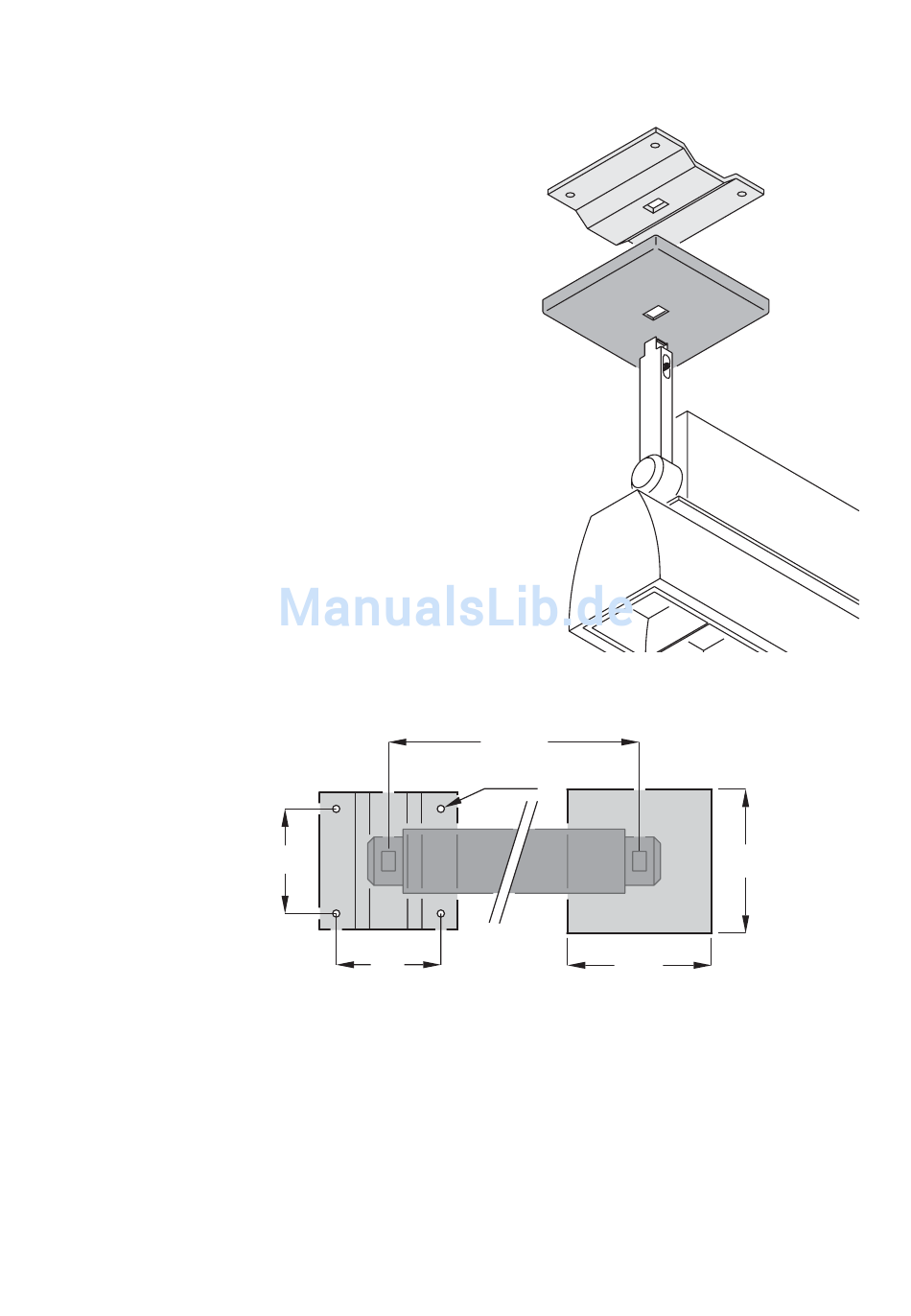

2. Markieren Sie zwei Punkte in
1100 mm Abstand. Die Punkte
sind der Mittelpunkt der
Montageplatten. Um die Punkte
müssen mindestens 110 mm
Freiraum für die Montage der
Abdeckungen vorhanden sein.
BRACKET
80
3. Halten Sie die Montageplatte an die Oberfläche. Die Sicke der Platte
muss senkrecht zur Längsachse des Cyclo 03 Directional verlaufen
(siehe Abbildung). Der Markierungspunkt muss durch die mittlere
Bohrung der Platte sichtbar sein.
4. Zeichnen Sie die vier Befestigungspunkte der Platte an und bohren Sie
für die verwendeten Schrauben passende Löcher in die Oberfläche.
5. Befestigen Sie die Platten mit vier Schrauben (oder anderen geeigneten
Elementen), die mindestens den Durchmesser M5 und die Festigkeit 8.8
1100
Ø5.5
80
Installation
COVER
110
110
7
