Inhaltszusammenfassung für Martin CX-2
- Seite 1 CX-2 Bedienungsanleitung...
- Seite 2 8. DIP-Schalter 9. data output 10. data input 11. Knebelschrauben Lüfter © 2000, 2001 Martin Professional A/S, Dänemark Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf, egal auf welche Weise, ohne Genehmigung der Martin Professional A/S, Deutschland, vervielfältigt werden. Rev. 010410 / E MG...
-
Seite 3: Inhaltsverzeichnis
Einführung ..............................4 Lampe ................................6 Anschluss der Netzspannung ........................... 7 Installation ..............................9 Datenleitungen ............................... 10 Stand-Alone- Betrieb ............................11 Betrieb mit dem MC-1 ........................... 14 DMX- Betrieb ............................... 15 1-Kanal DMX ..............................17 Voller DMX-Betrieb ............................17 Grundlegende Servicearbeiten ........................ -
Seite 4: Einführung

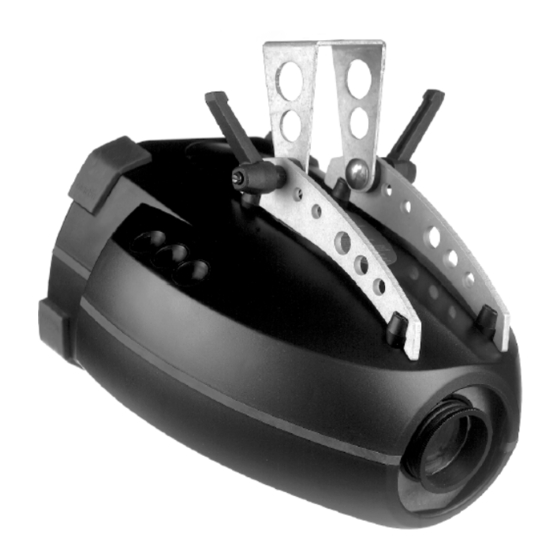

Einführung Vielen Dank, daß Sie sich für den CX-2 von Martin entschieden haben. Der CX-2 ist ein automatischer Profilscheinwerfer, der eine 250W Halogenlampe als Lichtquelle verwendet. Er verfügt über kombinierte Farb-/ Goboeffekte elektronische Vollbereichsdimmung manuelle Scharfstellung, Stroboskopeffekte und verschiedenste Möglichkeiten der Steuerung. -
Seite 5: Lieferumfang
Lieferumfang Das Verpackungsmaterial wurde im Hinblick auf sicheren Transport des Gerätes entwickelt – verwenden Sie immer die Originalverpackung oder ein spezielles Flightcase wenn Sie das Gerät transportieren. Lieferumfang: • Halogenlampe (installiert) • 1 3-adriges IEC Netzkabel, Länge 3m • diese Bedienungsanleitung Einführung... -
Seite 6: Austauschen Der Halogenlampe
Lampe Der CX-2 ist ab Werk mit einer Philips Halogenlampe mit 500h Lebensdauer ausgerüstet. Alternativ können Sie eine Version dieser Halogenlampe Osram mit 50h Lebensdauer, aber höherer Lichtleistung verwenden. Die Installation anderer Leuchtmittel kann zur Beschädigung des Gerätes führen. Lassen Sie die Lampe mindestens 5 Minuten abkühlen, bevor Sie das Gerät... -
Seite 7: Anschluss Der Netzspannung
Anschluss der Netzspannung WARNUNG Zum sicheren Betrieb und zum Schutz vor elektrischen Schlägen muß daß Gerät geerdet werden. Die Stromversorgung sollte mit Überspannungsschutz und einem Fehlerstromschutzschalter (FI- Schalter) ausgerüstet sein. WICHTIGER HINWEIS Überprüfen Sie die Spannungseinstellung bevor Sie das Gerät anschließen. Schließen Sie das Gerät nicht an Dimmersysteme (Versätze) an;... -
Seite 8: Montage Des Netzsteckers
Montage des Netzsteckers Das Netzkabel wird ohne Netzstecker geliefert und muß erst mit einem passenden Netzstecker mit Erdanschluß versehen werden. Wenden Sie sich bitte an einen qualifizierten Elektriker wenn Sie nicht sicher sind, den Anschluß korrekt vorzunehmen. WICHTIGER HINWEIS Vergewissern Sie sich, daß die Versorgungsleitungen unbeschädigt und für die geforderte Leistung ausgelegt sind bevor Sie den Netzanschluß... -
Seite 9: Installation
Installation Der CX-2 kann direkt an einer geeigneten Oberfläche oder mit Hilfe einer Befestigungsklemme am Befestigungsbügel montiert werden. Legen Sie das Gerät nicht flach auf den Boden. Montieren Sie das Gerät mit mindestens 10 cm Abstand von den Lüftungsschlitzen und Ventilatoren. -
Seite 10: Datenleitungen
Datenleitungen Eine zuverlässige Datenübertragung fängt mit dem richtigen Datenkabel an. Die besten Ergebnisse erzielen Sie mit Datenleitungen, die der RS-485- Norm entsprechen. Ihr Martin - Professional - Händler kann Ihnen hochwertige Datenleitungen in den verschiedensten Längen liefern. Steckverbinder Die Belegung der XLR- Verbindungen entspricht der DMX- Norm. Pin 1 ist die Masse, Pin 2 Signal –... -
Seite 11: Stand-Alone- Betrieb
Stand-Alone- Betrieb Der CX-2 kann ohne Steuerung im stand-alone- Modus betrieben werden. Er kann als Einzelgerät oder zusammen mit anderen Geräten im Master/Slave- Modus betrieben werden. Das Verhalten im stand-alone- Betrieb kann eingestellt werden. Die speziellen Einstellungen werden wie weiter unten beschrieben mit den DIP- Schaltern eingestellt. - Seite 12 Einstellungen am Master- Gerät Wichtig Nur ein Gerät darf Master- Gerät sein (DIP- Schalter 2 und 10 auf „ON“). 1. Stellen Sie die DIP- Schalter 2 und 10 auf „ON“. 2. Stellen Sie die DIP- Schalter 3, 5, 6, 7, 8, 9 und 11 auf „OFF“.
-
Seite 13: Stand-Alone- Einstellungen
Stand-alone- Einstellungen Die DIP- Schalter 1-9 dienen zur Auswahl verschiedener Optionen im stand-alone- Betrieb. Die Optionen können nur gewählt werden, wenn DIP- Schalter 10 eingeschaltet ist. Bei ausgeschaltetem DIP- Schalter 10 dienen sie zur Einstellung der DMX- Adresse. Schalter 11 muss im stand-alone- Betrieb ausgeschaltet sein! Schalter 12 wählt den Lampenbetriebs- Modus und ist immer aktiv. -
Seite 14: Betrieb Mit Dem Mc-1
Betrieb mit dem MC-1 CX-2 mit Softwareversion 1.2 oder höher sind vollständig mit dem Martin- Controller MC-1 kompatibel. Ziehen Sie für weitere Informationen die Bedienungsanleitung des MC-1 zu Rate. DIP- Schalter- Einstellungen für den MC-1 Der DIP- Schalter 10 muss für den Betrieb mit dem MC-1 ausgeschaltet sein. Änderungen werden nach dem Aus- und Einschalten des Gerätes übernommen. -
Seite 15: Dmx- Betrieb
Dieser Abschnitt beschreibt die Auswahl des DMX- Modus und die Adressierung des Gerätes sowie die zur Verfügung stehenden Optionen. DMX- Modi Der CX-2 verfügt über 2 DMX- Modi. Der 1-Kanal- Modus ermöglicht die Steuerung der eingebauten stand-alone- Funktionen. Der 4-Kanal- Modus ermöglicht die individuelle Steuerung aller Funktionen. - Seite 16 DIP- Schaltertabelle Suchen Sie die entsprechende Adresse in der Tabelle. Die DIP- Schalterstellungen 1 – 5 sind links aufgeführt, 6 – 9 oberhalb der Adressen. „0“ bedeutet OFF, „1“ bedeutet ON. WICHTIGER HINWEIS Die DIP- Schalter 10 und 11 müssen für eine vollständige DMX- Ansteuerung auf OFF stehen.
-
Seite 17: 1-Kanal Dmx
1-Kanal DMX Im 1-Kanal- Betrieb sind die unten aufgeführten Funktionen verfügbar. Die stand-alone- Funktionen zeichnen sich dadurch aus, dass Sie eine vorprogrammierte Sequenz unter Verwendung des eingebauten Mikrophons als Triggerquelle durchlaufen. Beachten Sie, dass es in diesem Modus nicht möglich ist, mehrere Geräte zu synchronisieren. DMX- Wert Prozent Funktion 0-10... -
Seite 18: Grundlegende Servicearbeiten
Grundlegende Servicearbeiten Der CX-2 benötigt einfache, aber regelmäßige Wartung. Die Wartungsintervalle hängen stark von den Betriebsbedingungen ab; informieren Sie sich bei einem Martin Professional Servicetechniker über die für Ihre Betriebsbedingungen empfohlenen Intervalle. Jede Servicearbeit die hier nicht beschrieben ist, sollten Sie einem qualifizierten Techniker überlassen. -
Seite 19: Austausch Der Sicherungen
2. Entfernen Sie mit einer weichen Bürste, einem Wattetupfer, Staubsauger oder mit Druckluft Staub und Schmutz vom Lüfter und den Belüftungsöffnungen. Austausch der Sicherungen Der CX-2 besitzt 2 Sicherungen. Die Hauptsicherung befindet sich im Gehäuse des Netzspannungseinbausteckers. Die zweite Sicherung finden Sie auf der Platine im Inneren des Gerätes. -
Seite 20: Fehlerbehebung
Gerät und stecken Sie sie direkt zusammen. Lassen Sie das defekte Gerät reparieren. Eine Funktion wird nicht richtig Die Funktion muß mechanisch Kontaktieren Sie den Martin- zurückgesetzt justiert werden Service Kein Lichtaustritt Fehlende oder defekte Lampe Trennen Sie das Gerät vom Netz und setzen Sie eine funktionierende Lampe ein. -
Seite 21: Dmx- Protokoll
DMX- Protokoll Kanal Wert Prozent Funktion Dimmer, Strobe, Reset Licht aus Dimmer, geschlossen → offen 5-154 2-60 155-169 61-66 Dimmer voll geöffnet Strobe, schnell → langsam 170-229 67-89 230-239 90-93 Stand-Alone, Musiktrigger 240-249 94-97 Stand-Alone, automat. Triggerung 250-255 98-100 Reset Farbrad offen 6-11... - Seite 22 Kanal Wert Prozent Funktion Goborad 0-11 Offen 12-23 Frost 24-35 9-13 Virus 36-47 14-18 Lochkreis 48-59 19-23 Strahlen 60-71 24-27 Atom 72-83 28-32 Lochkreuz 84-95 33-37 Lochring 96-107 38-41 Löcher 3 108-119 42-46 Wolken 2 120-131 47-51 Autobahn 132-143 52-55 Würmer 3 144-155 56-60...
-
Seite 23: Technische Daten
Technische Daten Abmessungen Abmessungen (LxBxH) ................296x269x270 mm³ Gewicht........................... 5,5 kg Bauart Gehäuse............UV beständiger Glasfiber-verstärkter Kunststoff Oberfläche....................schwarz, durchgefärbt Temperaturen Maximale Umgebungstemperatur.(Ta) ................40°C Maximale Gehäusetemperatur..................65°C Ansteuerung und Protokolle Datenein-/ausgang........3-pol. XLR, pin1 Masse, pin 2 – (cold), pin 3 + (hot) Steuerprotokoll .................. - Seite 24 Zubehör Steuerung MC-1......................90718000 Osram 24V / 250W ELC 50h Halogenlampe ............97000104 Philips 24V / 250W ELC 500h Halogenlampe ............97000107 G-Klemme ......................... 91602003 Half-Coupler ......................91602005 Anhang B – technische Daten...
