D a t e n v e r b i n d u n g m e h r e r e r G e r ä t e
Sie müssen eine Datenlinie aufbauen, wenn Sie:
• Mehrere Cyclo 03 Directional synchron im Master/Slave Standalone
Modus ohne externe DMX Steuerung verwenden wollen
• Die Geräte per DMX steuern wollen
Eine sichere Datenübertragung setzt die Verwendung geeigneter
Datenleitungen voraus. CAT 5 (category 5) UTP (unshielded twisted pair)
Netzwerkleitungen sind geeignete Leitungen. Ihr Martin Architectural
Händler führt passende Leitungen.
Die Leuchten innerhalb einer Datenlinie werden seriell miteinander
verbunden. Die Leitungslänge darf maximal 500 m betragen, an einer
Datenlinie dürfen bis zu 32 Geräte angeschlossen werden. Wenn Sie mehr
als 32 Geräte anschliessen wollen, die Leitungslänge 500 m übersteigt oder
die Datenleitung verzweigt werden soll, müssen Sie einen optisch isolierten
Splitter / Verstärker wie den Martin RS-485 Optosplitter (P/N 90758060)
verwenden.
Die Datenleitungen werden mit RJ-45 Verbindern an den Cyclo 03
Directional angeschlossen. Die Verbinder sind wie folgt belegt:
• Pins 7 & 8 Masse
• Pin 2 Signal - (cold)
• Pin 1 Signal + (hot).

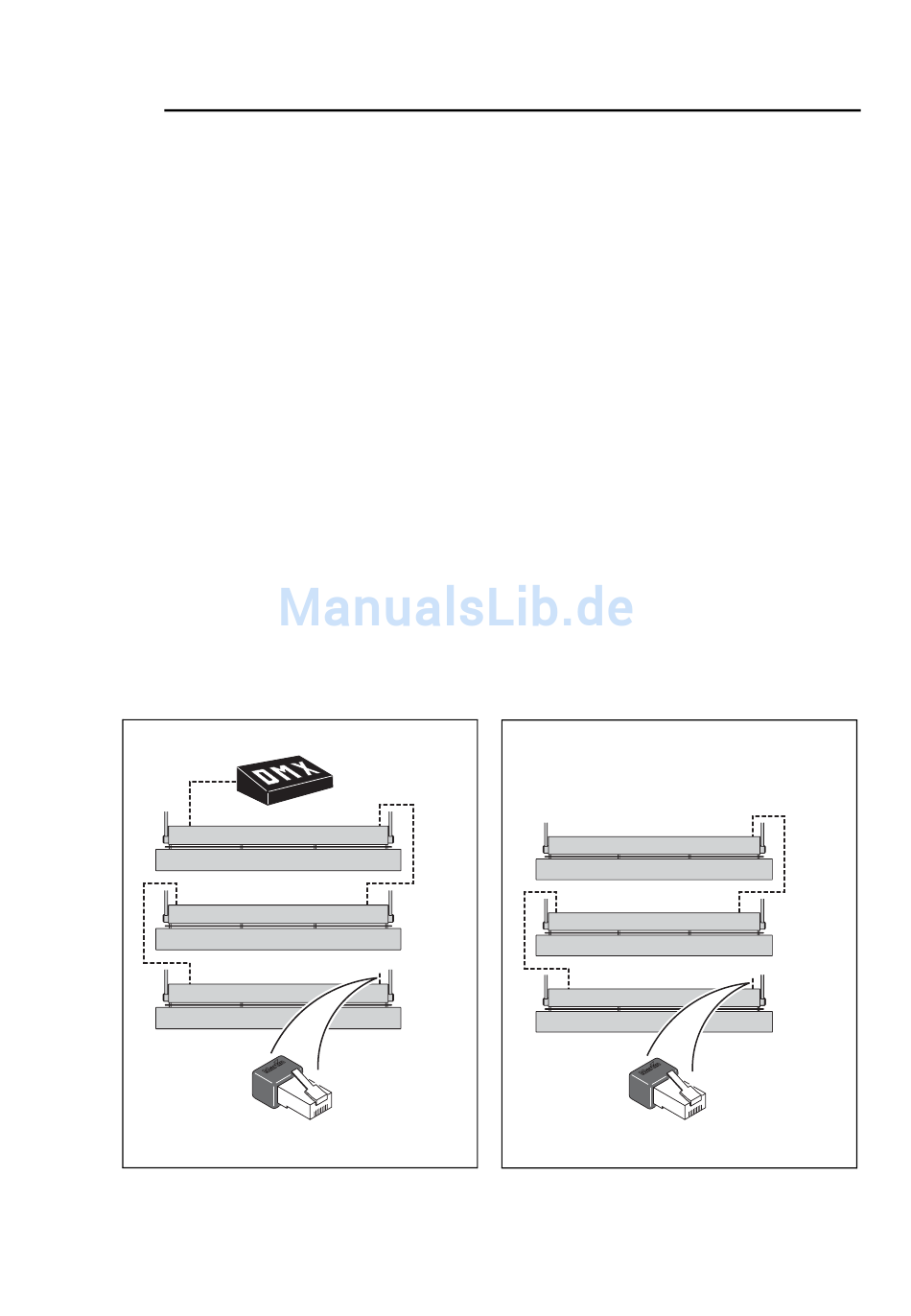

DMX Steuerung
Master
Slave
Abschlussstecker
Abschlussstecker
Slave
DMX Linie
Master/Slave
10
Cyclo 03 Directional Handbuch
