3.2.2 Montering af målerøret
Apparatet kan under hensyntagen til monteringsbetingelserne monteres på et vilkårligt sted i en
rørledning.
OBS – Beskadigelse af apparatet!
Der må ikke anvendes grafit til flange- eller procestilslutningstætningerne, fordi der så evt.
dannes et elektrisk ledende lag på indersiden af målerøret. På apparater med PTFE-
beklædning (FAM545) bør vakuumstød i rørledninger undgås af beklædningstekniske grunde.
De kan destruere apparatet.
1. Beskyttelsesplader, såfremt de forefindes, monteres foroven og forneden af målerøret. Pas
på, at ingen indvendige dele såsom flydelegeme eller målekonus falder ud og bliver
beskadiget.
2. Sæt målerøret planparallelt og centrisk mellem rørledningerne.
3. Sæt tætninger ind mellem fladerne.
Vigtigt
For at opnå optimale måleresultater skal man være opmærksom på, at flowfølerens tætninger
og målerøret indpasses centrisk.
4. Sæt passende skruer ind i hullerne.
5. Smør gevindboltene let.

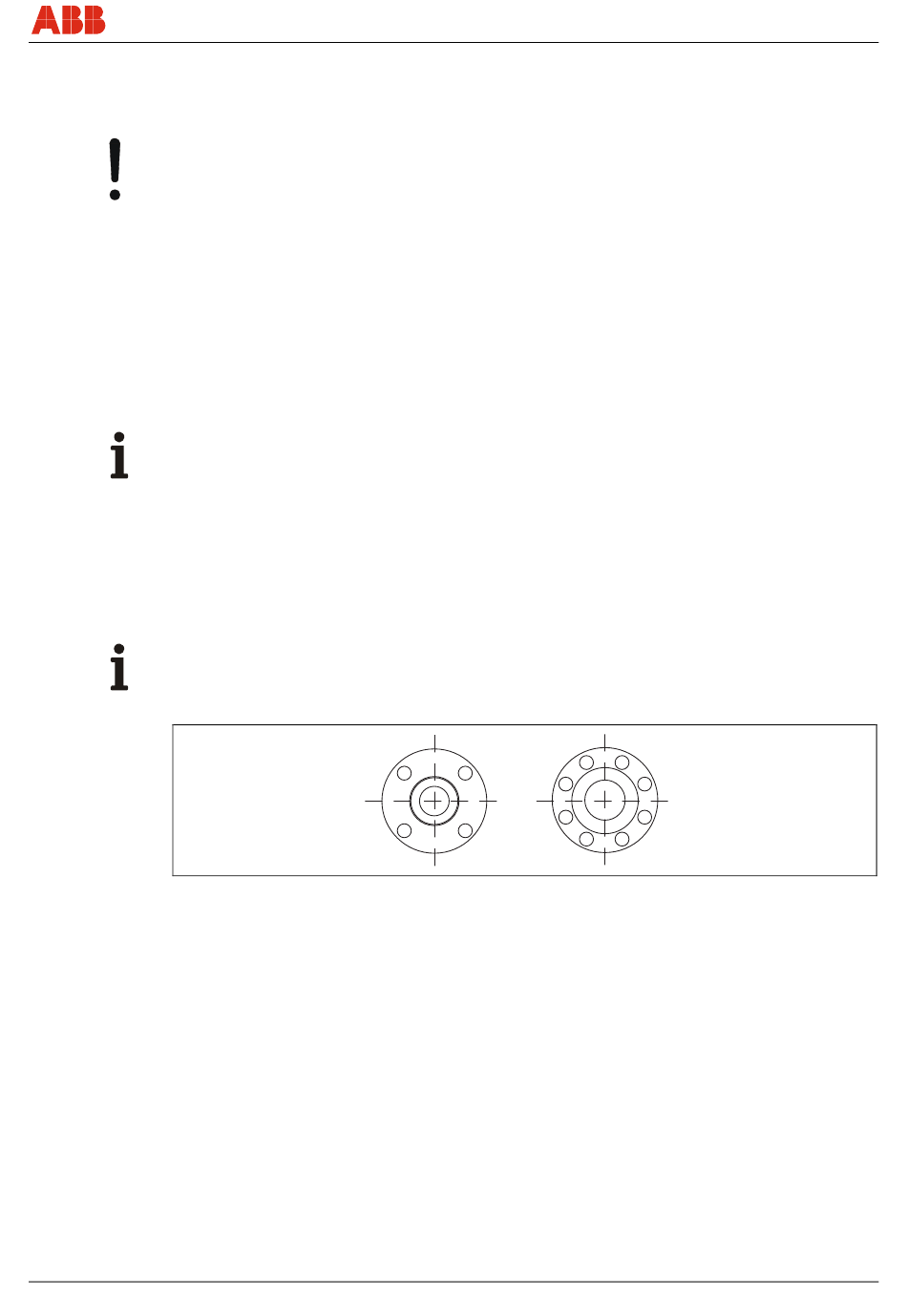

6. Stram møtrikkerne over kors iht. den efterfølgende figur.
Vigtigt
Skruernes tilspændingsmomenter er bl.a. afhængig af temperatur, tryk, skrue- og
tætningsmetariale. De tilsvarende gældende regler skal overholdes.
Fig. 2
CI/FAM540-X1
3
1
8
4
4 2
VA Master FAM540
5
1
3
7
6 2
Installation
G00034
