Parametración
6 Parametración
Importante
Instrucciones referentes a la guía de menú del aparato se desprenden del capítulo
"Parametrización" del manual de instrucciones.
La entrada de datos puede realizarse en varios idiomas diferentes mediante los cuatro botones
del convertidor de medición. Con el puntero magnético, la parametrización también puede
realizarse cuando la tapa está cerrada.

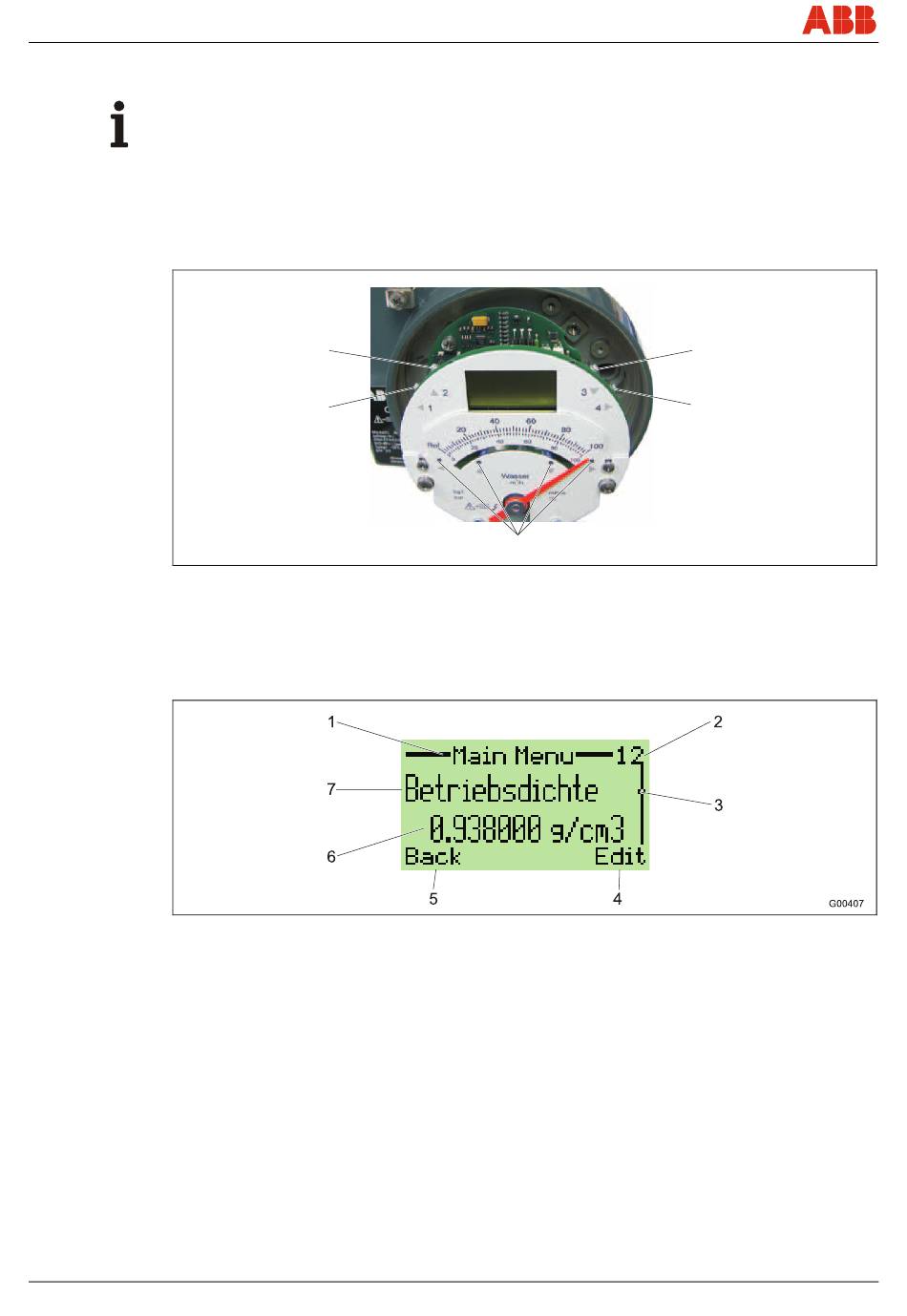

Fig. 22:
La configuración guiada por menús se efectúa mediante las teclas ◄ (1), ► (4), ▲ (2) y ▼ (3).
Las posiciones para el manejo mediante puntero magnético (5) están marcadas en la placa
graduada; aquí también rige la misma configuración.
Fig. 23:
1 Denominación del menú / submenú
2 Número / línea del menú
3 Barra de desplazamiento
4 Función de la tecla ►
26 - ES
2
1
Display con teclas de control y marcas para el puntero mágnético.
Representación en display (ejemplo)
VA Master FAM540
5
5 Función de la tecla ◄
6 Valor paramétrico
7 Nombre del parámetro
3
4
G00406
CI/FAM540-X1
