6.10

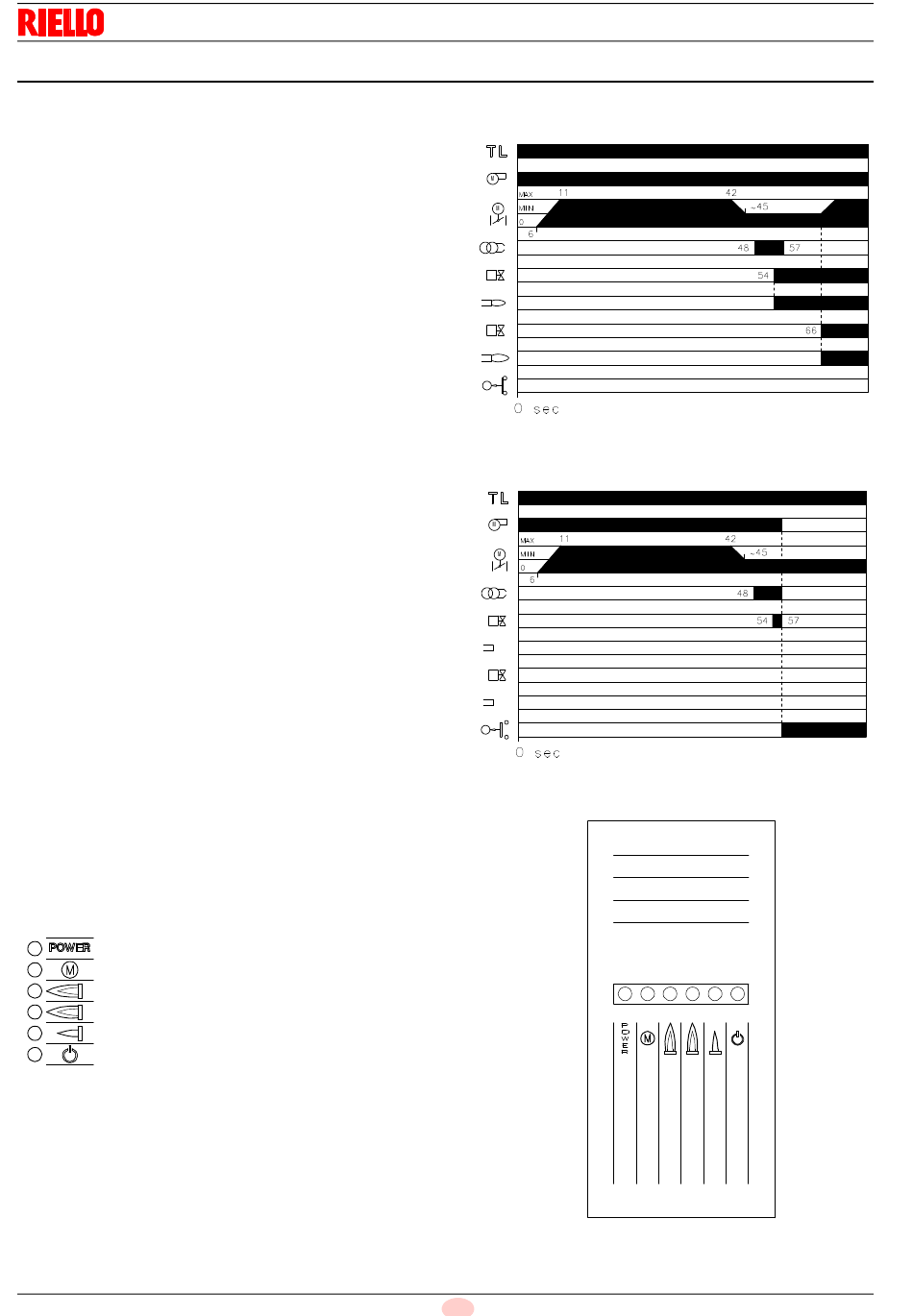

Betriebsablauf des Brenners

6.10.1 Starten des Brenners

0 s Schließung TL, Start des Gebläsemotors, (bei
Ölbetrieb, Start des Pumpenmotors)
6 s Start des Stellantriebs, Öffnung auf maximalen Wert
11 s Die Luftklappe resultiert auf der maximalen Öffnung
42 s Beginn der Schließphase des Stellantriebs bei
Mindestleistung
45 s Die Luftklappe befindet sich in der Position für den
Zündpunkt (Mindestleistung)
48 s Funkenbildung am Zündtransformator
54 s Das Brennstoffventil der 1. Stufe öffnet sich
57 s Die Zündentladung endet
66 s bei TR im der 2. Stufe öffnet sich der Stellantrieb auf
den maximalen Wert und das zweite Brennstoffventil
öffnet sich.
6.10.2 Nicht erfolgte Zündung
Schaltet sich der Brenner nicht ein, kommt es innerhalb von 3 s
nach dem Öffnen des Ventils und ungefähr 57 s nach dem
Schließen von TL zu einer Störabschaltung.
6.10.3 Abschaltung während des Brennerbetriebs
Erlischt die Flamme zufällig während des Brennerbetriebs,
erfolgt nach 1 s die Störabschaltung des Brenners.

6.10.4 LED-TAFEL

Liefert 6 Informationen durch Einschalten der LED. Siehe
Abb. 42.
Legende:
D478
= Spannung vorhanden
= Störabschaltung des Gebläsemotors (rot)
= Störabschaltung des Brenners (rot)
= Betrieb auf 2. Stufe
= Betrieb auf 1. Stufe
= Brennerbetrieb
20139914
Inbetriebnahme, Einstellung und Betrieb des Brenners
STARTEN DES BRENNERS
VS
V1
MIN
V2
MAX
NICHT ERFOLGTE ZÜNDUNG
VS
V1
MIN
V2
MAX
34 D
D489
20141124
Abb. 40
20141127
Abb. 41
Abb. 42
