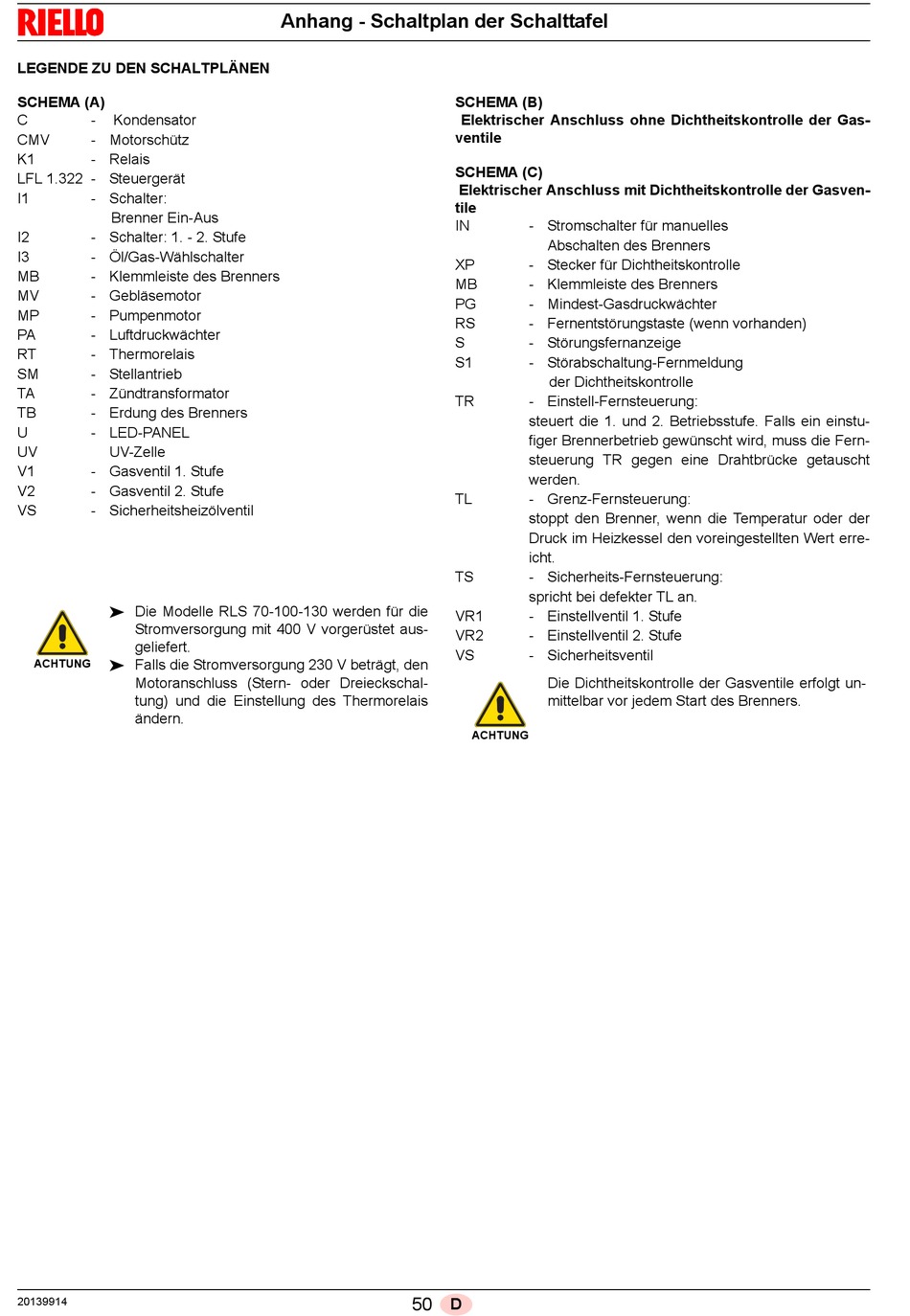

LEGENDE ZU DEN SCHALTPLÄNEN
SCHEMA (A)
C - Kondensator
CMV - Motorschütz
K1 - Relais
LFL 1.322 - Steuergerät
I1 - Schalter:
Brenner Ein-Aus
I2 - Schalter: 1. - 2. Stufe
I3 - Öl/Gas-Wählschalter
MB - Klemmleiste des Brenners
MV - Gebläsemotor
MP - Pumpenmotor
PA - Luftdruckwächter
RT - Thermorelais
SM - Stellantrieb
TA - Zündtransformator
TB - Erdung des Brenners
U - LED-PANEL
UV UV-Zelle
V1 - Gasventil 1. Stufe
V2 - Gasventil 2. Stufe
VS - Sicherheitsheizölventil
 Die Modelle RLS 70-100-130 werden für die
Stromversorgung mit 400 V vorgerüstet aus-
geliefert.
 Falls die Stromversorgung 230 V beträgt, den
ACHTUNG
Motoranschluss (Stern- oder Dreieckschal-
tung) und die Einstellung des Thermorelais
ändern.
20139914
Anhang - Schaltplan der Schalttafel
50 D
SCHEMA (B)
Elektrischer Anschluss ohne Dichtheitskontrolle der Gas-
ventile
SCHEMA (C)
Elektrischer Anschluss mit Dichtheitskontrolle der Gasven-
tile
IN - Stromschalter für manuelles
Abschalten des Brenners
XP - Stecker für Dichtheitskontrolle
MB - Klemmleiste des Brenners
PG - Mindest-Gasdruckwächter
RS - Fernentstörungstaste (wenn vorhanden)
S - Störungsfernanzeige
S1 - Störabschaltung-Fernmeldung
der Dichtheitskontrolle
TR - Einstell-Fernsteuerung:
steuert die 1. und 2. Betriebsstufe. Falls ein einstu-
figer Brennerbetrieb gewünscht wird, muss die Fern-
steuerung TR gegen eine Drahtbrücke getauscht
werden.
TL - Grenz-Fernsteuerung:
stoppt den Brenner, wenn die Temperatur oder der
Druck im Heizkessel den voreingestellten Wert erre-
icht.
TS - Sicherheits-Fernsteuerung:
spricht bei defekter TL an.
VR1 - Einstellventil 1. Stufe
VR2 - Einstellventil 2. Stufe
VS - Sicherheitsventil
Die Dichtheitskontrolle der Gasventile erfolgt un-
mittelbar vor jedem Start des Brenners.
ACHTUNG
