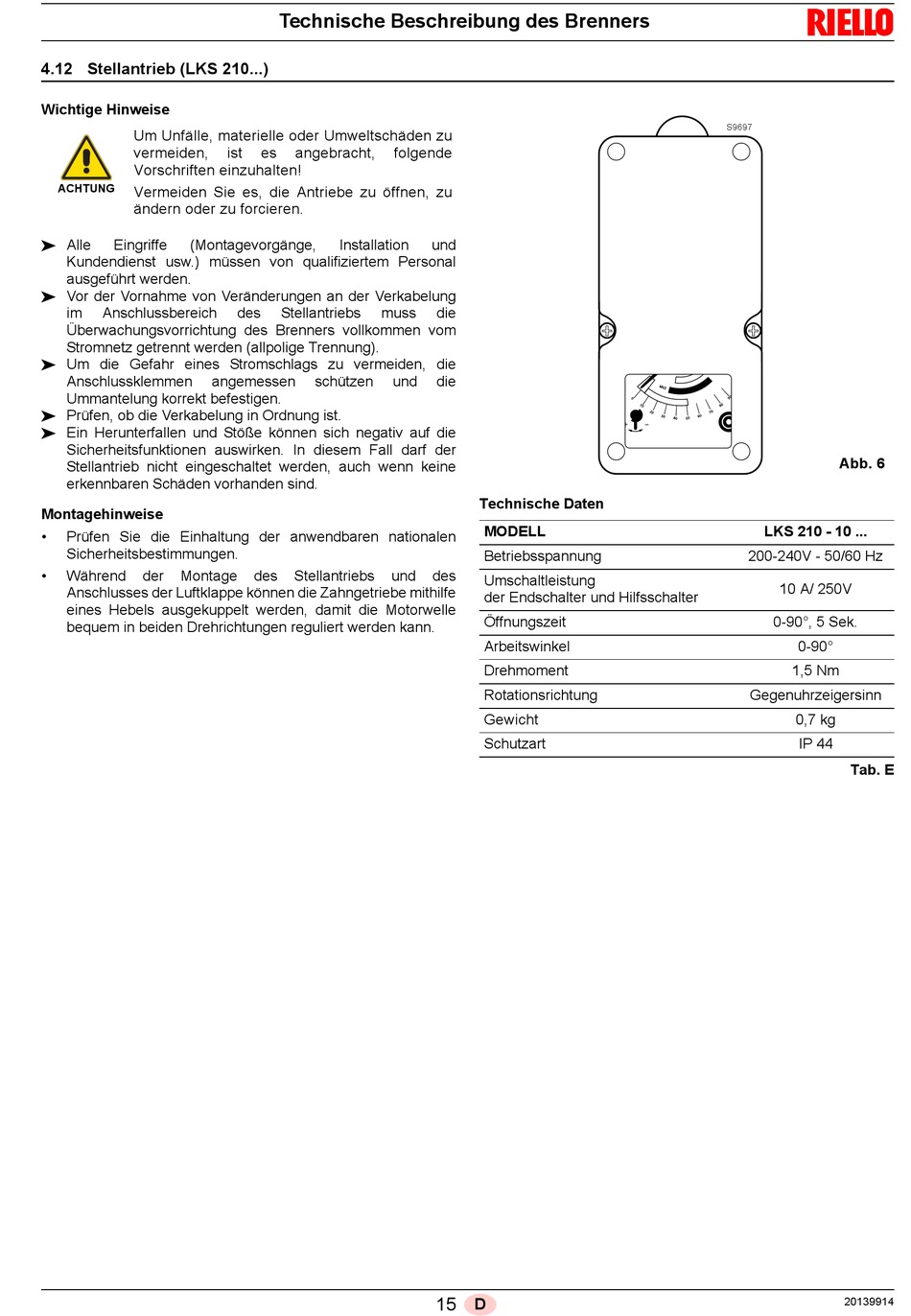

4.12 Stellantrieb (LKS 210...)

Wichtige Hinweise
Um Unfälle, materielle oder Umweltschäden zu
vermeiden,
Vorschriften einzuhalten!
ACHTUNG
Vermeiden Sie es, die Antriebe zu öffnen, zu
ändern oder zu forcieren.
 Alle Eingriffe (Montagevorgänge,
Kundendienst usw.) müssen von qualifiziertem Personal
ausgeführt werden.
 Vor der Vornahme von Veränderungen an der Verkabelung
im Anschlussbereich
Überwachungsvorrichtung des Brenners vollkommen vom
Stromnetz getrennt werden (allpolige Trennung).
 Um die Gefahr eines Stromschlags zu vermeiden, die
Anschlussklemmen angemessen
Ummantelung korrekt befestigen.
 Prüfen, ob die Verkabelung in Ordnung ist.
 Ein Herunterfallen und Stöße können sich negativ auf die
Sicherheitsfunktionen auswirken. In diesem Fall darf der
Stellantrieb nicht eingeschaltet werden, auch wenn keine
erkennbaren Schäden vorhanden sind.
Montagehinweise
• Prüfen Sie die Einhaltung der anwendbaren nationalen
Sicherheitsbestimmungen.
• Während der Montage
Anschlusses der Luftklappe können die Zahngetriebe mithilfe
eines Hebels ausgekuppelt werden, damit die Motorwelle
bequem in beiden Drehrichtungen reguliert werden kann.
Technische Beschreibung des Brenners
ist es angebracht, folgende
Installation
des Stellantriebs muss
schützen und
des Stellantriebs und
und
die
die
Technische Daten
MODELL
Betriebsspannung
des
Umschaltleistung
der Endschalter und Hilfsschalter
Öffnungszeit
Arbeitswinkel
Drehmoment
Rotationsrichtung
Gewicht
Schutzart
15 D
S9697
+ –
LKS 210 - 10 ...
200-240V - 50/60 Hz
10 A/ 250V
0-90°, 5 Sek.
1,5 Nm
Gegenuhrzeigersinn
Abb. 6
0-90°
0,7 kg
IP 44
Tab. E
