4.9 Prüfkessel
Die Brenner-Kessel Kombination ruft keine Probleme hervor,
wenn der Kessel CE-zertifiziert ist und die Abmessungen seiner
Brennkammer denen im Diagramm (Abb. 3) ähnlich sind .
Wenn der Brenner stattdessen an einem Kessel ohne EG-
Zulassung und / oder mit deutlich kleineren Abmessungen der
Brennkammer als denen im Diagramm angegebenen angebracht
werden muss, sind die Hersteller zu befragen.
Die Betriebsbereiche wurden
entsprechend der Norm EN 676 ermittelt.
20139914
Technische Beschreibung des Brenners
an speziellen Prüfkesseln
12

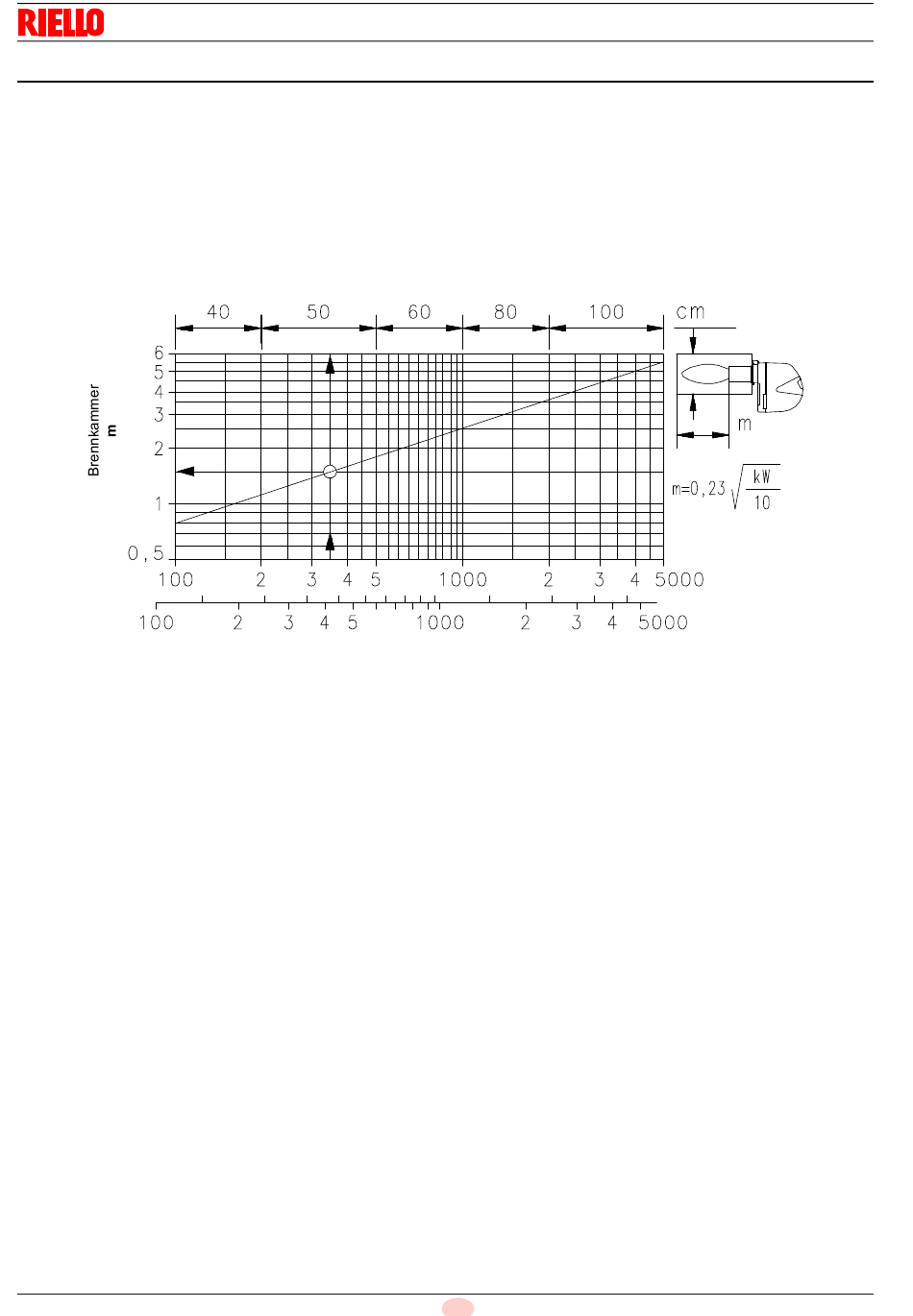

In Abb. 3 werden Durchmesser und Länge der Prüfbrennkammer
angegeben.
Beispiel:
Leistung 650 Mcal/h (407 kW): Durchmesser 60 cm - Länge 2 m.
MODULATIONSVERHÄLTNIS
Das Modulationsverhältnis, das in Prüfkesseln normkonform (EN
676 für Gas, EN 267 für Heizöl) gemessen wurde, beträgt 4:1 bei
Heizöl und 7:1 bei Gas.
D
D497
Abb. 3
