Gasversorgung; Gaszuleitung - Riello RLS 70 Installations-, Bedienungs- Und Wartungsanleitung

5.12

Gasversorgung

Explosionsgefahr durch Austreten von Brennstoff
bei vorhandener entzündbarer Quelle.
Vorsichtsmaßnahmen:
Funken, Hitze vermeiden.
Vor jedem Eingriff am Brenner ist zu prüfen, ob
das Absperrventil für den Brennstoff geschlossen
ist.
Die Installation der Brennstoffzuleitung muss von
qualifiziertem Fachpersonal in Übereinstimmung
mit den gültigen gesetzlichen Normen und
Bestimmungen ausgeführt werden.
ACHTUNG

5.12.1 Gaszuleitung

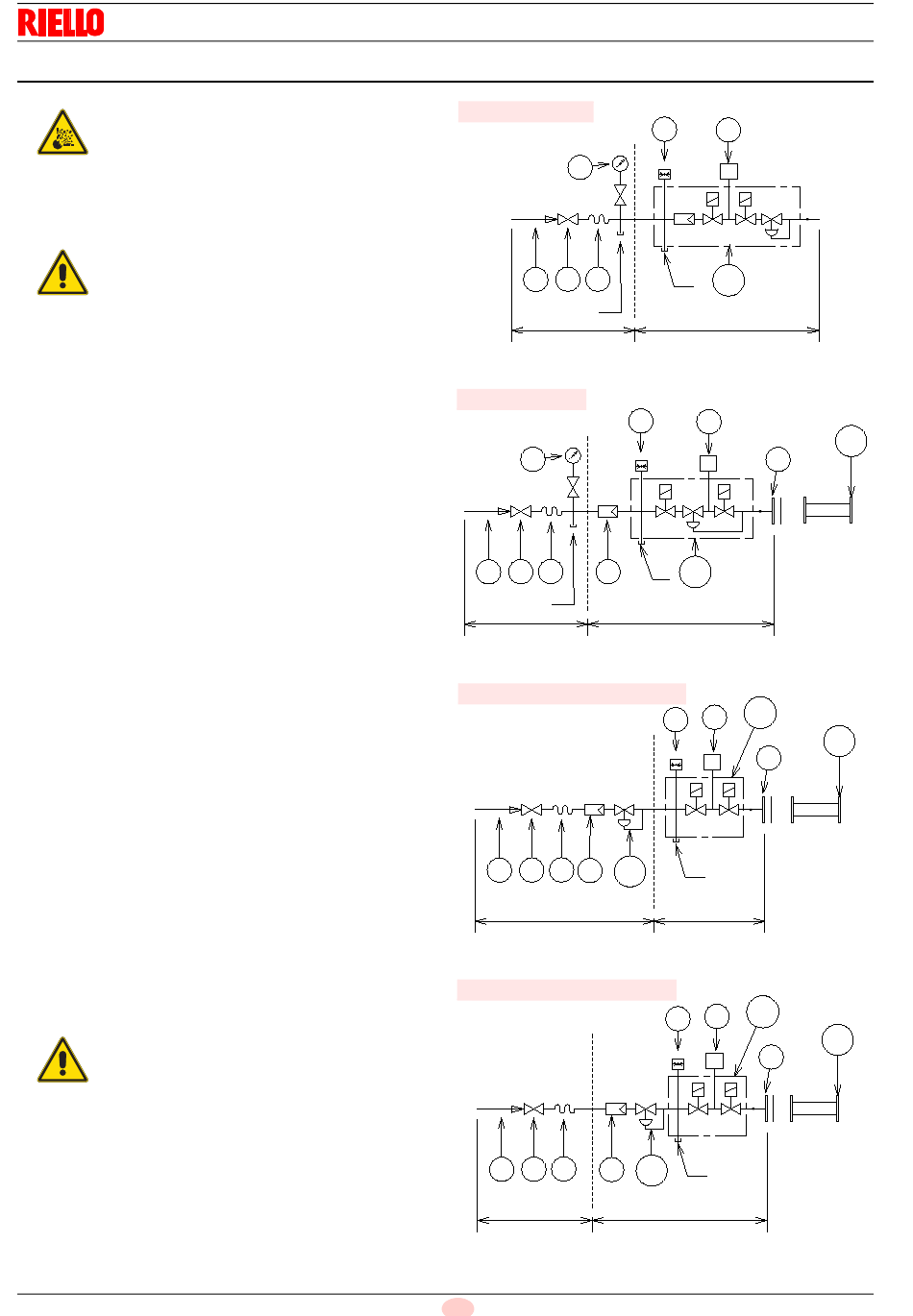

Zeichenerklärung (Abb. 23 - Abb. 24 - Abb. 25 - Abb. 26)
1 Gaszuleitung
2 Manuelles Ventil
3 Erschütterungsfeste Pumpenkupplung
4 Manometer mit Druckknopfhahn
5 Filter
6A Beinhaltet:
–Filter
–Betriebsventil
–Sicherheitsventil
–Druckregler
6B Beinhaltet:
–Betriebsventil
–Sicherheitsventil
–Druckregler
6C Beinhaltet:
–Sicherheitsventil
–Betriebsventil
6D Beinhaltet:
–Sicherheitsventil
–Betriebsventil
7 Druckschalter Gas-Mindestdruck
8 Dichtheitskontrolle, als Zubehör geliefert oder eingebaut, je
nach Artikelnummer der Gasarmatur. Laut Norm EN 676 ist
die Dichtheitskontrolle für Brenner mit Höchstleistung über
1200 kW Pflicht.
9 Dichtung, nur bei Ausführungen mit Flansch
10 Druckregler
11 Adapter Gasstrecke-Brenner, separat geliefert
P2 Druck vor Ventilen/Regler
P3 Druck vor dem Filter
L Gasstrecke, separat geliefert
L1 Vom Installateur auszuführen
Bei Anwendungen, die der Druckgeräterichtlinie
PED 97/23/EG
Installateur
vorsehen:
ACHTUNG
- für den Ablass und die Belüftung geeignete
Vorrichtungen, wie im Abschnitt K.10 der Norm
DIN EN 676 angegeben;
- Vorrichtungen zur Leckkontrolle, wie in der
Klausel K.14.4 der Norm DIN EN 676 angegeben.
20139914
Stöße, Reibungen,
entsprechen, muss
den Einsatz von Folgendem
Installation
MBC mit Gewinde
1 2
L1
D11854
MBC mit Flansch
4
1 2 3
P 3
L1
DMV mit Flansch oder Gewinde
1 2 3
L1
CB mit Flansch oder Gewinde
der
1 2 3
L1
24 D
7 8
4
P 2
3
6A
P 3
L
7
8
P 2 6B
5
L
8
7
P 2
5
10
L
8
7
P 2
5
10
L
Abb. 23
11
9
D11855
Abb. 24
6C
11
9
D11856
Abb. 25
6D
11
9
D11857
Abb. 26
