Inbetriebnahme, Einstellung und Betrieb des Brenners

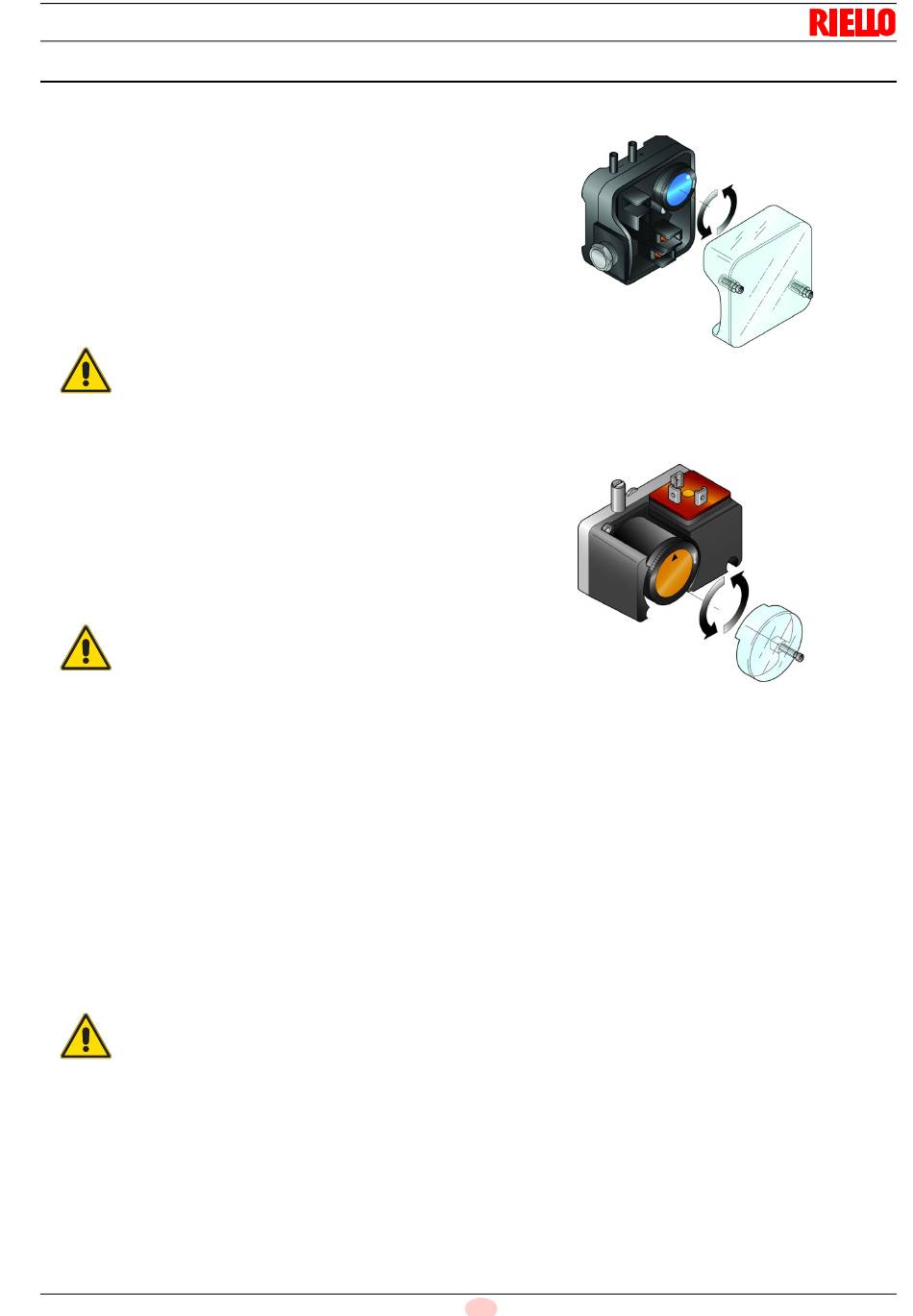

6.9 Einstellung der Druckwächter
6.9.1 Luftdruckwächter - CO-Kontrolle
Führen Sie die Einstellung des Luftdruckwächters aus, nachdem
alle anderen Einstellungen des Brenners bei auf den
Skalenanfang eingestellten Luftdruckwächter vorgenommen
wurden (Abb. 38).
Bei Brennerbetrieb in der 1. Stufe den Einstelldruck durch
Drehen des dafür bestimmten Drehknopfs im Uhrzeigersinn
langsam erhöhen bis eine Störabschaltung des Brenners erfolgt.
Dann den Drehknopf entgegen dem Uhrzeigersinn um etwa 20 %
des eingestellten Werts drehen und anschließend das korrekte
Starten des Brenners überprüfen.
Sollte erneut eine Störabschaltung eintreten, den Drehknopf ein
wenig zurückdrehen.
Als Regel gilt, dass der Luftdruckwächter
verhindern muss, dass das CO im Abgas 1 %
(10.000 ppm) überschreitet.
ACHTUNG
Um das
Verbrennungsanalysator in den Kamin einfügen,
die Ansaugöffnung des Gebläses langsam
schließen (zum Beispiel mit Pappe) und prüfen,
dass die Störabschaltung des Brenners erfolgt,
bevor das CO in den Abgasen 1% überschreitet.
Der eingebaute Luftdruckwächter ist ein Differentialschalter.
Falls ein starker Unterdruck in der Brennkammer bei der
Vorbelüftung es dem Luftdruckwächter umschalten nicht
gestatten sollte, kann man ein Rohr zwischen Luftdruckwächter
und Ansaugöffnung des Gebläses anbringen. So wird der
Luftdruckwächter als Differentialschalter arbeiten.
Der Gebrauch
Differentialschalter
Industrieanwendungen zugelassen. Er ist auch
dort zugelassen, wo laut Vorschriften der
ACHTUNG
Luftdruckwächter nur den Gebläsebetrieb, ohne
Bezug auf CO-Grenzen, überwacht.
6.9.2 Gas-Mindestdruckwächter
Führen Sie die Einstellung des Mindest-Gasdruckwächters aus,
nachdem alle anderen Einstellungen des Brenners bei auf den
Skalenanfang eingestellten Druckwächter vorgenommen wurden
(Abb. 39).
Bei Brennerbetrieb auf Höchstleistung, bei auf der 2. Stufe
laufendem Brenner, den Einstelldruck durch langsames Drehen
des dafür bestimmten Drehknopfs im Uhrzeigersinn langsam
erhöhen, bis der Brenner abschaltet.
Dann den Drehknopf gegen den Uhrzeigersinn um 0,2 kPa (2
mbar) zurückdrehen und den Brenner wieder anlaufen lassen,
um zu überprüfen, ob dieser ordnungsgemäß arbeitet.
Sollte der Brenner wieder abschalten, den Drehknopf noch
einmal um 0.1 kPa (1 mbar) gegen den Uhrzeigersinn drehen.
1 kPa = 10 mbar
ACHTUNG
sicherzustellen, einen
des Luftdruckwächters
ist nur
als
für
33 D
D3854
Abb. 38
D3855
Abb. 39
