Einstellung des Stellantriebs

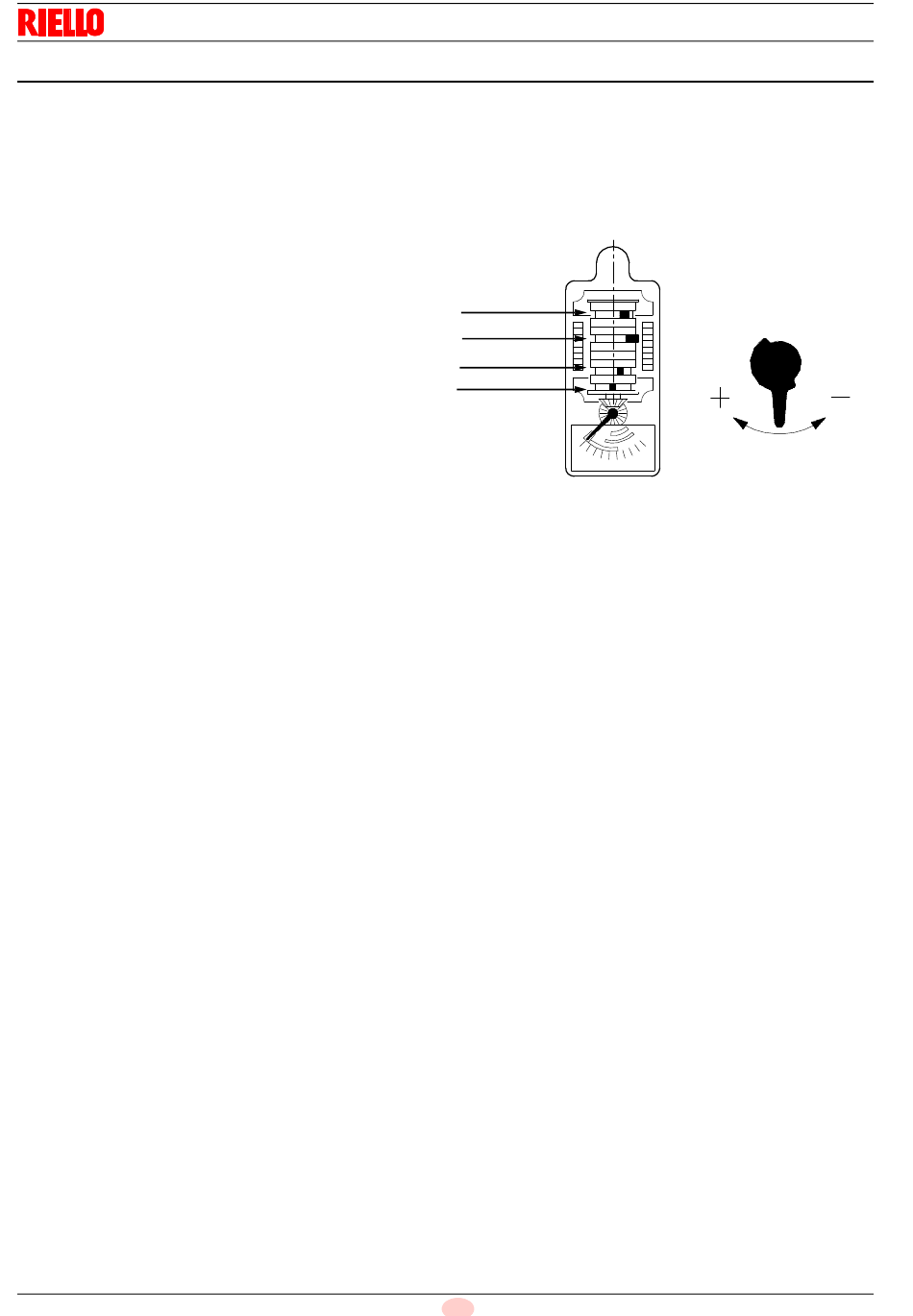

Der Stellantrieb (Abb. 37) reguliert die Luftklappe.
Die werkseitige Einstellung seiner 4 Hebel (im Moment) nicht
ändern. Ein in 4 Farbsektoren abgestuftes Kennschild zeigt den
Reaktionspunkt der Hebel.
Ist mit 4 Hebeln ausgestattet:
Reguliert die Position der Luftklappe bei
HELLBLAUER
stillstehendem
HEBEL:
geschlossen.
Regelt die Position der Luftklappe bei
ORANGER HEBEL:
Brennerbetrieb auf 1. Stufe.
Regelt die Position der Luftklappe bei
ROTER HEBEL:
Brennerbetrieb auf 2. Stufe.
Bestimmt den Öffnungszeitpunkt des Gas-
oder Heizölventils der 2. Stufe.
Er muss immer (ein wenig) früher als der rote
Hebel reagieren und nach dem orangen
Hebel.
Er darf nicht mit dem roten Hebel reagieren,
um zu vermeiden, dass sich das Gas- oder
Heizölventil überhaupt nicht öffnet.
SCHWARZER
Er darf nicht sofort nach dem orangen Hebel
HEBEL:
reagieren,
Verbrennung zu vermeiden.
Um den Öffnungszeitpunkt des Gas- oder
Heizölventils der Position der Luftklappe in der
2. Stufe anzunähern, den schwarzen Hebel
nach links drehen; um den Öffnungsmoment
hinauszuzögern, den Hebel nach rechts
drehen.
20139914
Inbetriebnahme, Einstellung und Betrieb des Brenners
Brenner:
um die unterstöchiometrische
Zusammengefasst müssen die Hebel also in folgender
Reihenfolge reagieren:
1. Hellblauer Hebel
2. Oranger Hebel
3. Schwarzer Hebel
4. Roter Hebel
Luftklappe
SCHWARZ
ROT
ORANGE
HELLBLAU
32 D
D1195
Abb. 37
