Beispiel RLS 100 mit Erdgas G20:
Betrieb auf 2. Stufe
Gasdruck an der Entnahmestelle 1)(Abb. 28)= 11,2 mbar
Druck in der Brennkammer
Dem Druck von 9,2 mbar, Spalte 1, entspricht in der Tab. K eine
Leistung von 955 kW.
Dieser Wert dient als erste Näherung; der tatsächliche Durchsatz
wird am Zähler abgelesen.
Zur Ermittlung des für den an der Entnahmestelle 1)(Abb. 28)
erforderlichen Gasdruckes,
festgelegt wurde, mit der der Brenner auf der 2. Stufe laufen soll:
– in der Tab. K des betreffenden Brenners die dem
gewünschten Wert
ermitteln.
– Lesen Sie rechts, in Spalte 1, den Druck an der
Entnahmestelle 1)(Abb. 28) ab.
– Diesen Wert zum
Brennkammer addieren.
Beispiel RLS 100 mit Erdgas G20:
Brennerleistung in der 2. Stufe: 955 kW
Gasdruck bei einer Leistung von 210 kW
Druck in der Brennkammer
An der Entnahmestelle 1)(Abb. 28) erforderlicher Druck.
20139914
= 2 mbar
11,2 - 2 = 9,2 mbar
nachdem die Brennerleistung
nächstliegende Leistungsangabe
angenommenen Druck
= 9,2 mbar
= 2 mbar
9,2 + 2 = 11,2 mbar
Installation
+
in der
26 D
S9690

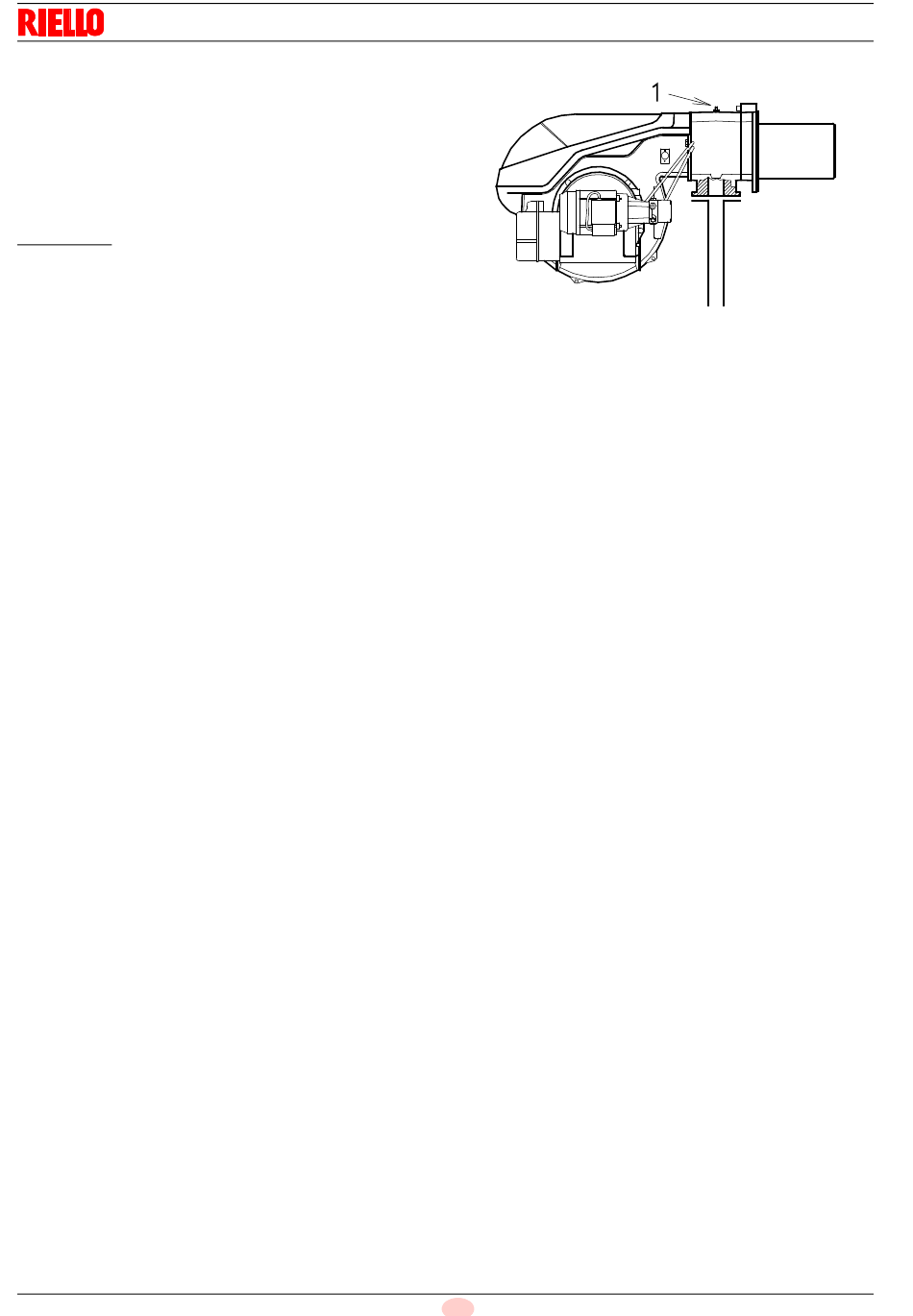

Abb. 28
