8.9

klemmenbelegung der anschlussklemme

Im Transmitter-Gehäuse befindet sich eine 12-polige Anschlussklemme.
→
Zum Freilegen der 12-poligen Push-in-Anschlussklemme die Vorderseite des Transmitters öffnen; siehe
Kap. 8.10.
Grüne LED
• Grüne LED:
- Blinkt langsam, wenn das Gerät korrekt arbeitet.
- Blinkt schnell, wenn ein Problem der Kommunikation mit der Messplatine vorliegt.
• Die orange LED leuchtet, wenn der entsprechende Digitalausgang auf EIN geschaltet ist (nur Gerät mit 2
M20x1,5-Kabelverschraubungen).
• Klemme 1: GND (blaue Ader, werkseitig angeschlossen, intern an den 5 poligen M12 Gerätestecker
angeschlossen)
• Klemme 2: CAN_L (graue Ader, werkseitig angeschlossen, intern an den 5 poligen M12 Gerätestecker
angeschlossen)
• Klemme 3: Abschirmung (braune Ader, werkseitig angeschlossen, intern an den 5 poligen M12 Gerätestecker
angeschlossen)
• Klemme 4: CAN_H (schwarze Ader, werkseitig angeschlossen, intern an den 5 poligen M12 Gerätestecker
angeschlossen)
• Klemme 5: 12...35 V DC (weiße Ader, werkseitig angeschlossen, intern an den 5 poligen M12 Gerätestecker
angeschlossen)
An einem Gerät mit 2 4-poligen M12-Gerätebuchsen (Ethernet-Variante) die Klemmen 6 bis 12 nicht
benutzen.
• Klemme 6: GND (für den Anschluss der Spannungsversorgung über die M20x1,5-Kabelverschraubungen)
• Klemme 7: Minuspol Ausgang 3 (Analogausgang oder Digitalausgang)
• Klemme 8: Pluspol Ausgang 3 (Analogausgang oder Digitalausgang)
• Klemme 9: Minuspol Ausgang 2 (Digitalausgang)
• Klemme 10: Pluspol Ausgang 2 (Digitalausgang)
• Klemme 11: Minuspol Ausgang 1 (Analogausgang)
• Klemme 12: Pluspol Ausgang 1 (Analogausgang)

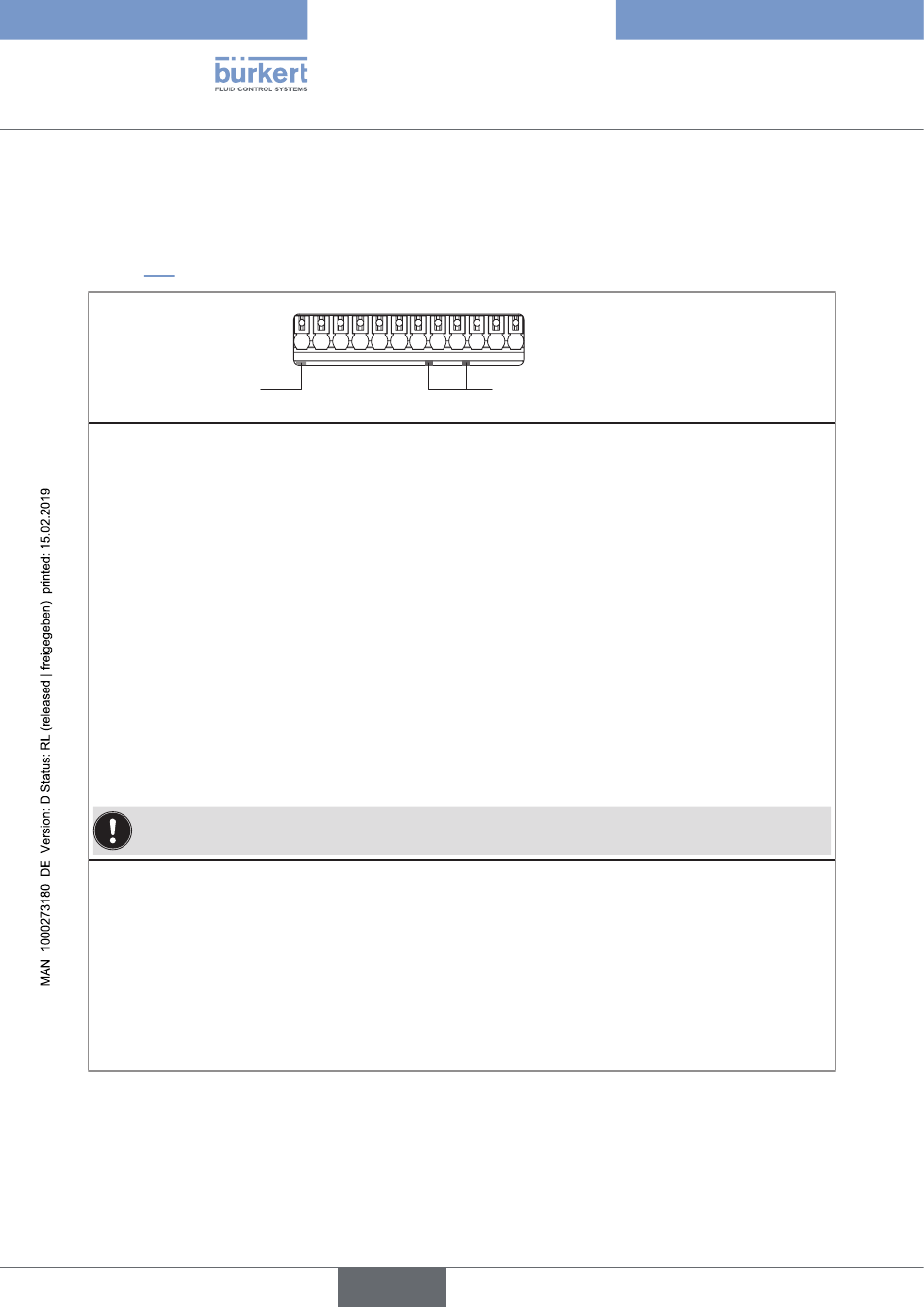

Bild 23: Klemmenbelegung der 12 poligen Anschlussklemme im Transmitter-Gehäuse
50
1 2 3 4 5 6 7 8 9 1 1 1 2
deutsch
Type 8098
ElektrischeInstallation
0 1
Orange LED (nur Gerät mit 2
M20x1,5-Kabelverschraubungen)
