Type 8098
ElektrischeInstallation
14. Jede Ader in die richtige Anschlussklemme stecken.
15. Zum Anschließen der 12...35 V DC Spannungsversorgung durch die Kabelverschraubungen siehe
Kap. 8.14.
16. Zum Anschließen der Ausgänge siehe Kap. 8.15 und Kap. 8.16.
17. Die Funktionserde an die Funktionserdeplatte anschließen wie gezeigt in Kap. 8.13.
18. Wenn das Displaymodul entfernt ist, es wieder anschließen.
19. Die Vorderseite und die Oberseite des Transmitter-Gehäuses wieder verschließen
Bild 28:
Verkabelung des Geräts durch die M20x1,5 Kabelverschraubungen
8.13
anschließen der Funktionserde
(Gerät mit 2 m20x1,5-kabelverschraubungen)
Für einen einwandfreien Betrieb des Geräts muss der gelb/grüne Funktionserdeleiter immer wie folgt ange-
schlossen werden:
- entweder an die Funtkionserdeplatte im Transmitter-Gehäuse (siehe Bild 30 in Kap. 8.14),
- oder an die Funktionserdeschraube außen am Transmitter-Gehäuse (siehe Bild 29).
Bei Anschluss des Leiters an die Funktionserdeschraube:
Einen Ringkabelschuh für die M4-Schraube verwenden.
Die M4-Schraube mit einem Drehmoment von 1,8...2 N·m (1.3...1.4 ft·lbf) festziehen.

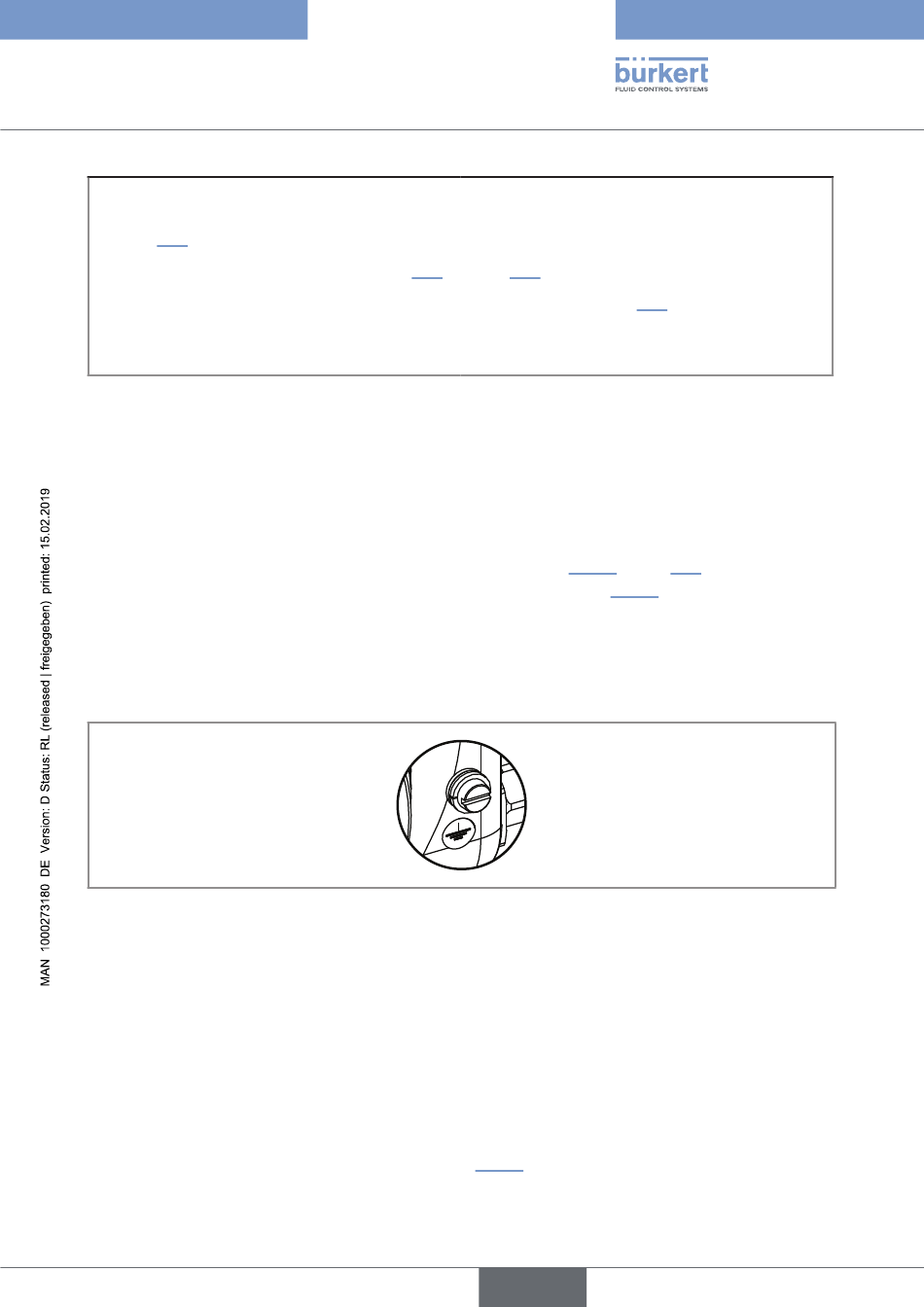

Bild 29:
Funktionserdeschraube außen am Gerät
8.14
anschließen des Geräts an eine 12...35 V dc
spannungsversorgung, durch die m20x1,5-
kabelverschraubungen (nur Gerät mit
kabelverschraubungen)
1. Auf die Klemme Nr. 5 mit einem Schlitzschraubendreher 3.0 mm (beliebiger Länge) und einer Kraft von
max. 40 N drücken und die weiße Ader lösen. Die weiße Ader nicht abschneiden.
2. Die weiße Ader isolieren.
3. Die Spannungsversorgung anschließen wie gezeigt in Bild 30.
deutsch
57
