Type 8098
InstallationindieRohrleitung
Nicht empfohlen
Diese Ausrichtungen gelten für alle Positionen des Transmitters Typ SE98 am Durchflusssensor Typ S097.
1)
Siehe Bild 13: Mögliche Positionen des Transmitters SE98 auf Seite 33

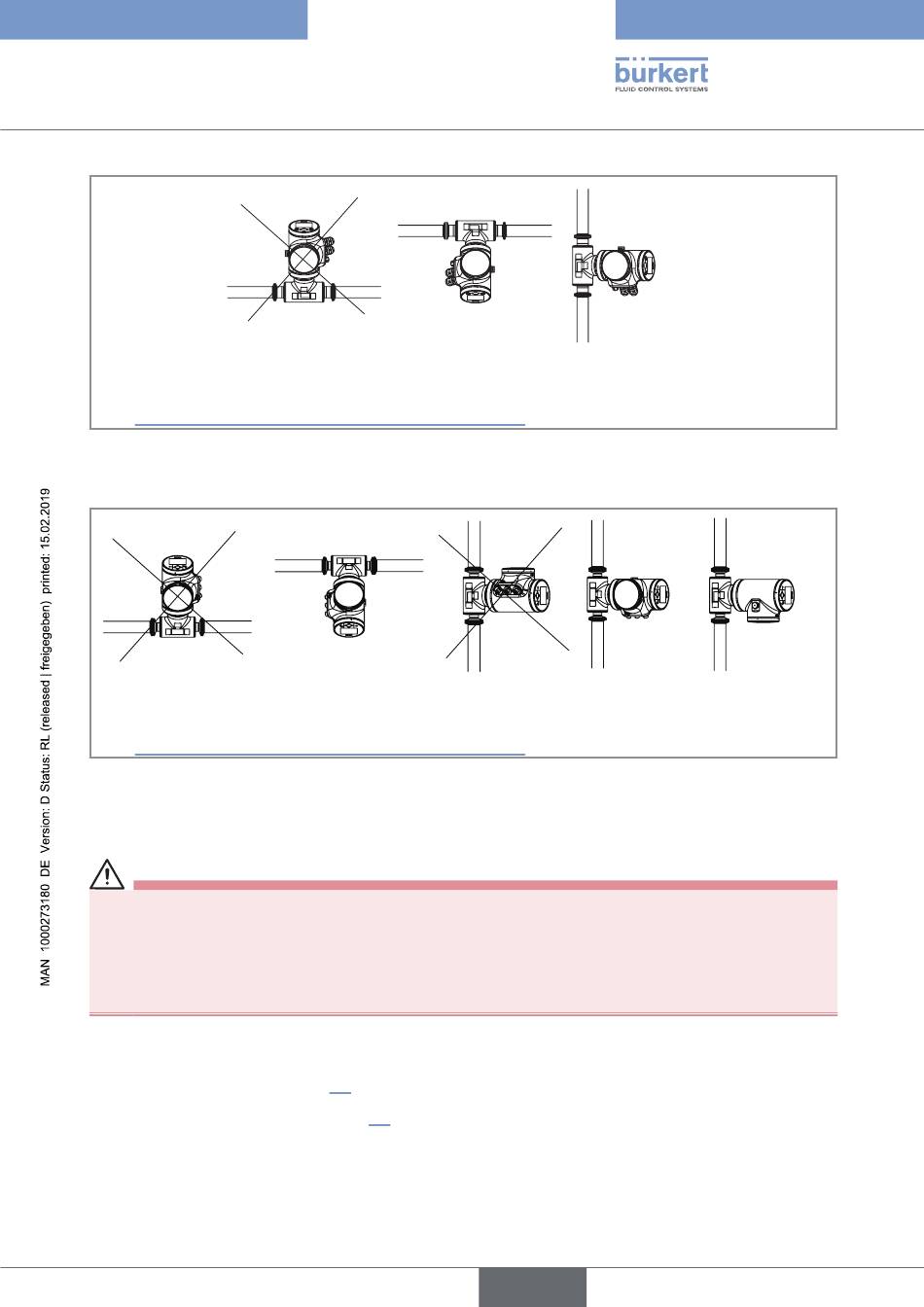

Bild 16: Ausrichtung eines Geräts mit Kabelverschraubungen, um den Einfluss hoher Flüssigkeitstemperaturen zu
vermeiden
Nicht empfohlen
Diese Ausrichtungen gelten für alle Positionen des Transmitters Typ SE98 am Durchflusssensor Typ S097.
1)
Siehe Bild 13: Mögliche Positionen des Transmitters SE98 auf Seite 33
Bild 17: Ausrichtung einer Ethernet-Variante des Geräts, damit die Wärme abgeleitet werden kann
7.4 das Gerät in die rohrleitung einbauen
VOrSIChT
Verletzungsgefahr durch schweres Gerät.
Beim Transport oder bei Montagearbeiten kann ein schweres Gerät herunterfallen und Verletzungen
verursachen.
▶ Schweres Gerät ggf. nur mit Hilfe einer zweiten Person transportieren,montieren und demontieren.
▶ Geeignete Hilfsmittel verwenden.
7.4.1 Vor dem anschließen des Geräts in die rohrleitung
• Das Gerät vorbereiten wie in Kap. 7.2 beschrieben
• Die Empfehlungen einhalten, die in Kap. 7.3 beschrieben werden.
Empfohlen
Empfohlen
1)
Nicht empfohlen
1)
Empfohlen
1)
Empfohlen
deutsch
Empfohlen
