3120072-DE+SE+NO EBC24

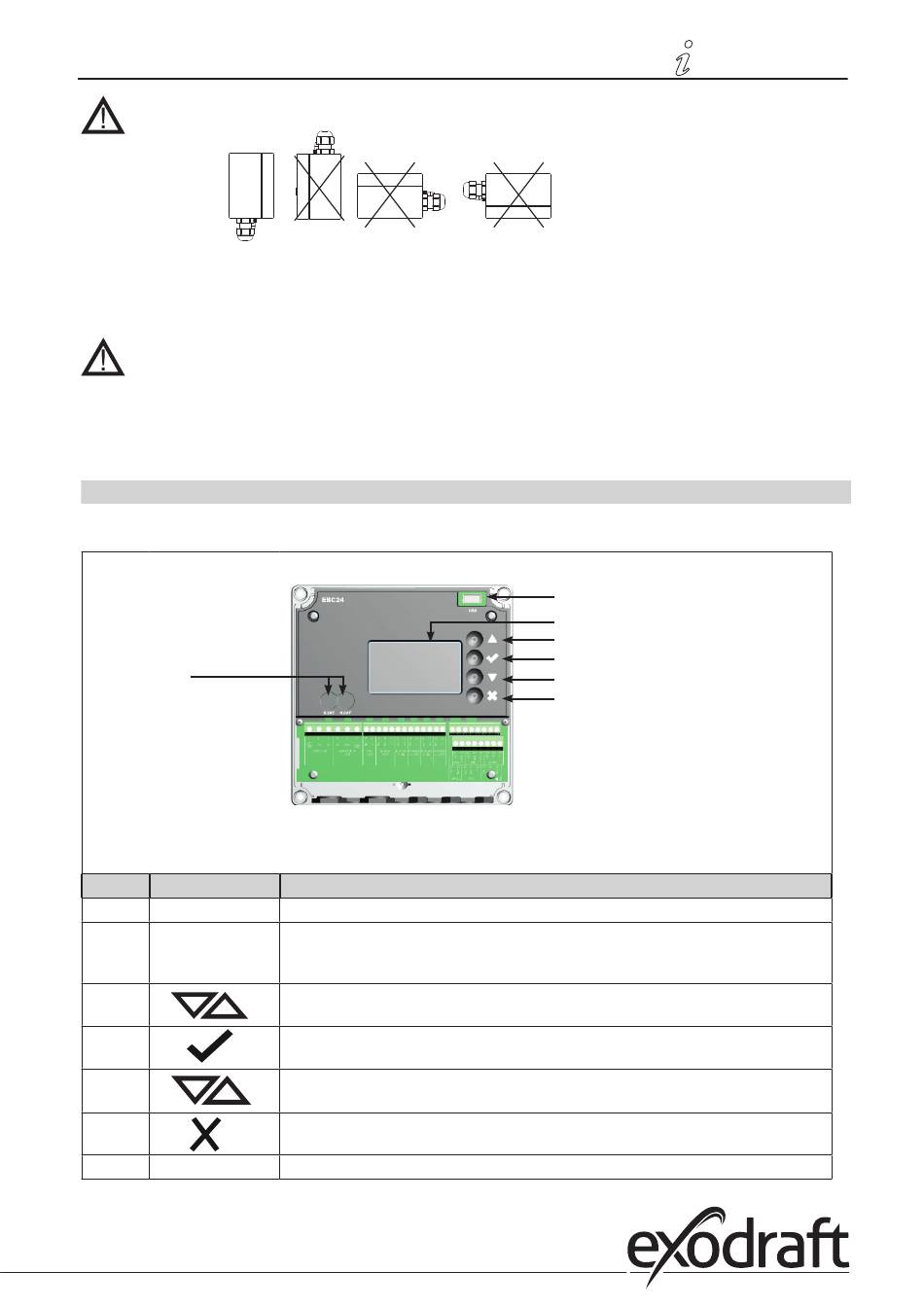

Achten Sie darauf, den Druckumformer (XTP) korrekt zu positionieren.
Hinweis
Blasen Sie nicht in die Anschlüsse des XTP !!
Bei Außeninstallation ist der Drucktransmitter so anzubringen, dass er nicht dem Wetter ausgesetzt ist.
Für die Außeninstallation sollte der Drucktransmitter in ein Gehäuse mit einem Loch (Ø2mm), in der Unterseite
angebracht werden. Das Loch dient zur Gewährleistung eines korrekten Referenzdrucks und zur
Vermeidung von Wassereintritt.
Wenn der Drucktransmitter an einem Ort positioniert ist, wo Insekten Zugang zum freien Ende haben, wird die
Installation eines Sinterfilters empfohlen.
2.3

Opbygning af brugerfladen

2.3.1

Panel

G
Pos. Teil
A USB
B Display
C
D
E
F
G • Sicherung
Funktion
• USB Snitflade
• Zeigt den Betrieb und Veränderungen in der Benutzeroberfläche (Menüsystem)
• Zeigt Alarme an
• Zeigt den normalen Betriebszustand an
• Gehe vorwärts / oben im Menüsystem
• Sollwert erhöhen
• Bestätigt Ihre Handlung
• Vorwärts
• Gehe Sie im Menüsystem nach unten
• Sollwert reduzieren
• Handlung abbrechen
• Zurück
• Sicherungstyp
Product information • 9 Product information • 9
A
B
C
D
E
F
