8 • Product information 8 • Product information
2.2.1

Schaltplan

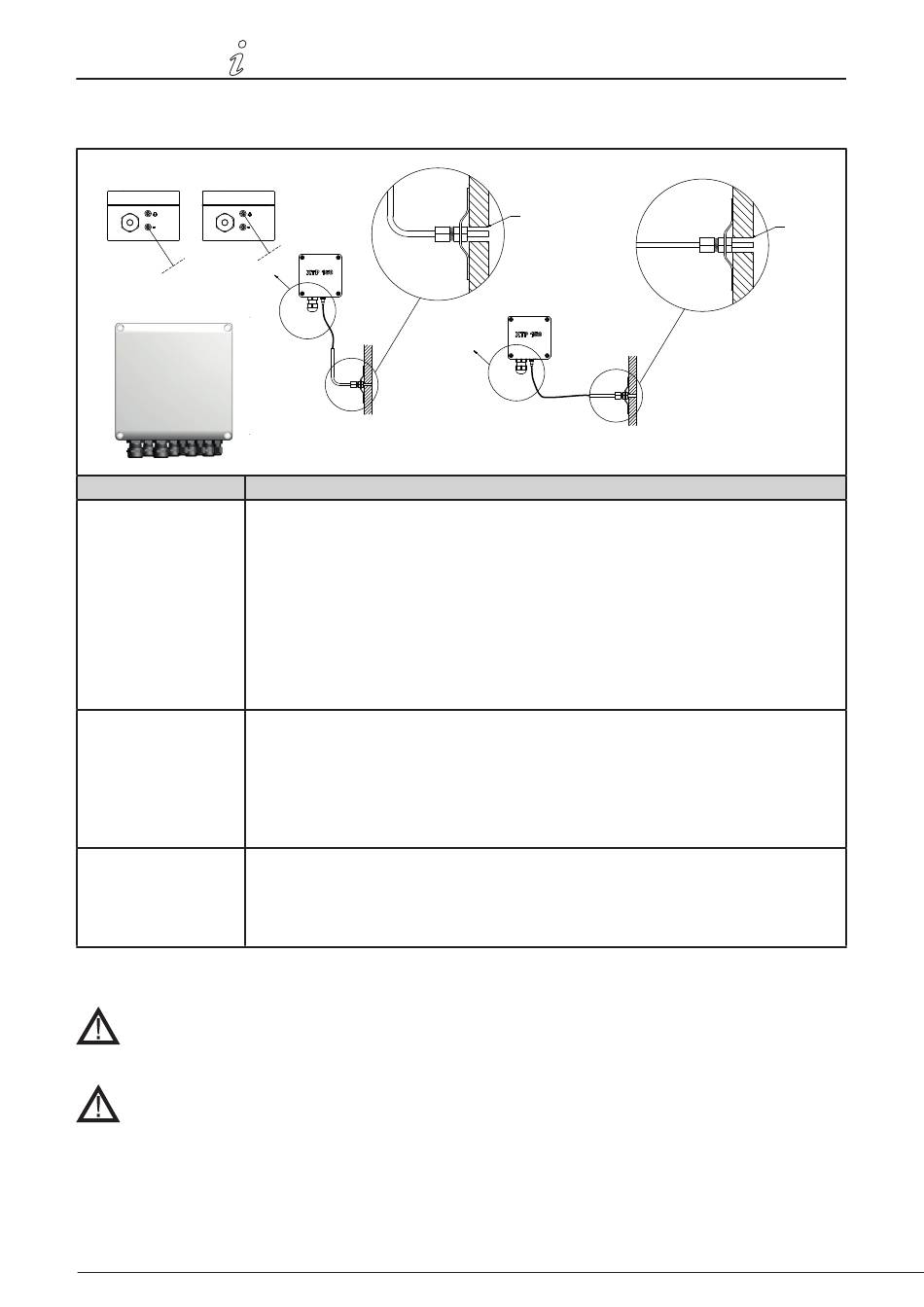

EBC24 ist wie in der folgenden Abbildung dargestellt zu montieren und anzuschließen.
B1 B2
EBC24
Kontrolle
Schornsteinventilator
Hinweis!
Zuluftventilator
Hinweis!
Hinweis!
*Die Voreinstellung des EBC24 ist für die Unterdruckregelung, aber die örtlichen gesetzlichen
Vorschriften können einen konstanten Überdruck erfordern.
Installieren Sie den Druckaufnehmer nicht in einem luftdichten Gehäuse, da er den atmosphärischen
Druck als Referenz verwendet
A
A
Montageverfahren
• Installieren Sie EBC24EU01 und den Druckumformer (XTP) im Kesselraum.
• Die Messsonde (A) im Abgasrohr oder im Verteiler montieren. Bei atmosphärischen Kes-
seln muss die Sonde jedoch immer nach der Abzugshaube positioniert werden.
• Verbinden Sie den Schlauch von der Messsonde mit dem Minuspol am Druckmessum-
former "B1".
• Wenn die Messsonde nach außen platziert wird, muss sie in eine
• Weise installiert werden, die die Bildung von Kondenswasser oder
• Eis verhindert. EBC24EU02 kommt mit einer geraden Messsonde.
• EBC24 muss immer dort installiert werden, wo es vor Wind und Wetter geschützt ist
(Regen, Schnee usw.)
• Die Steuerung und den Druckumformer (XTP) im Kesselraum installieren.
• Verbinden Sie den Schlauch zum Messen des Referenzdrucks (atmosphärischer Außen-
druck) mit dem Minuspol "B1" am Drucktransmitter (XTP). Führen Sie den Schlauch
außerhalb des Gebäudes zu einem Ort, der nicht dem Wetter ausgesetzt ist. Das offene
Ende des Schlauches kann in einem Gehäuses installiert werden, wie oben auf der näch-
sten Seite beschrieben.
• Besonders bei positivem Druck * (Überdruck) im Schornstein/Kesselraum:
• Verbinden Sie den Schlauch mit dem Pluspol am Drucktransmitter "B2".
• EBC24 kommt mit nur 2 m Schlauch.
3120072-DE+SE+NO EBC24
A
Ø 6.5
A
Ø 6.5
