En panna med potentialfri kontakt i pannan

FAN MOTOR
SUPPLY IN
OUT
L1 N N REG

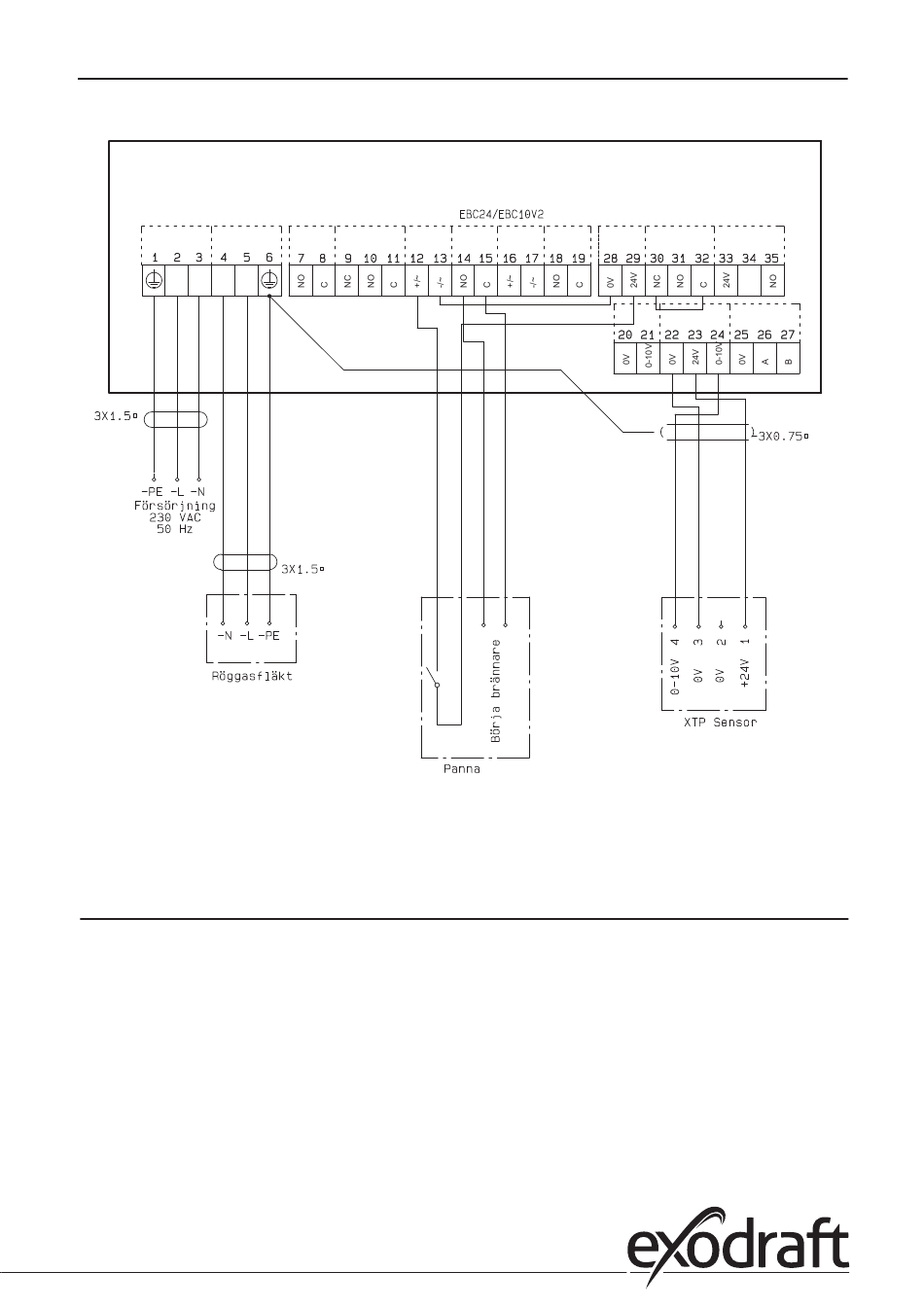

Detta exempel visar hur du ansluter en potentialfri kontakt till EBC24 för att starta/stoppa rökgasfläkten:
• Anslut strömförsörjningen till plintarna 1–3.
• Anslutning till pannan:
• Anslut den potentialfria kontakten från pannan till plintarna 12 och 29.
• Koppla ihop plint 13 och 28.
• Anslut brännarens startsignal till plintarna 14 och 15.
• Anslut rökgasfläkten till plintarna 4–6.
• Anslut tryckgivaren (XTP) till plintarna 22–24 med en skärmad kabel och anslut skärmningen till plint 6..
