5.4.1 Tilslutning af frekvensomformer/MPR-relæ
FAN MOTOR
SUPPLY IN
L1 N N

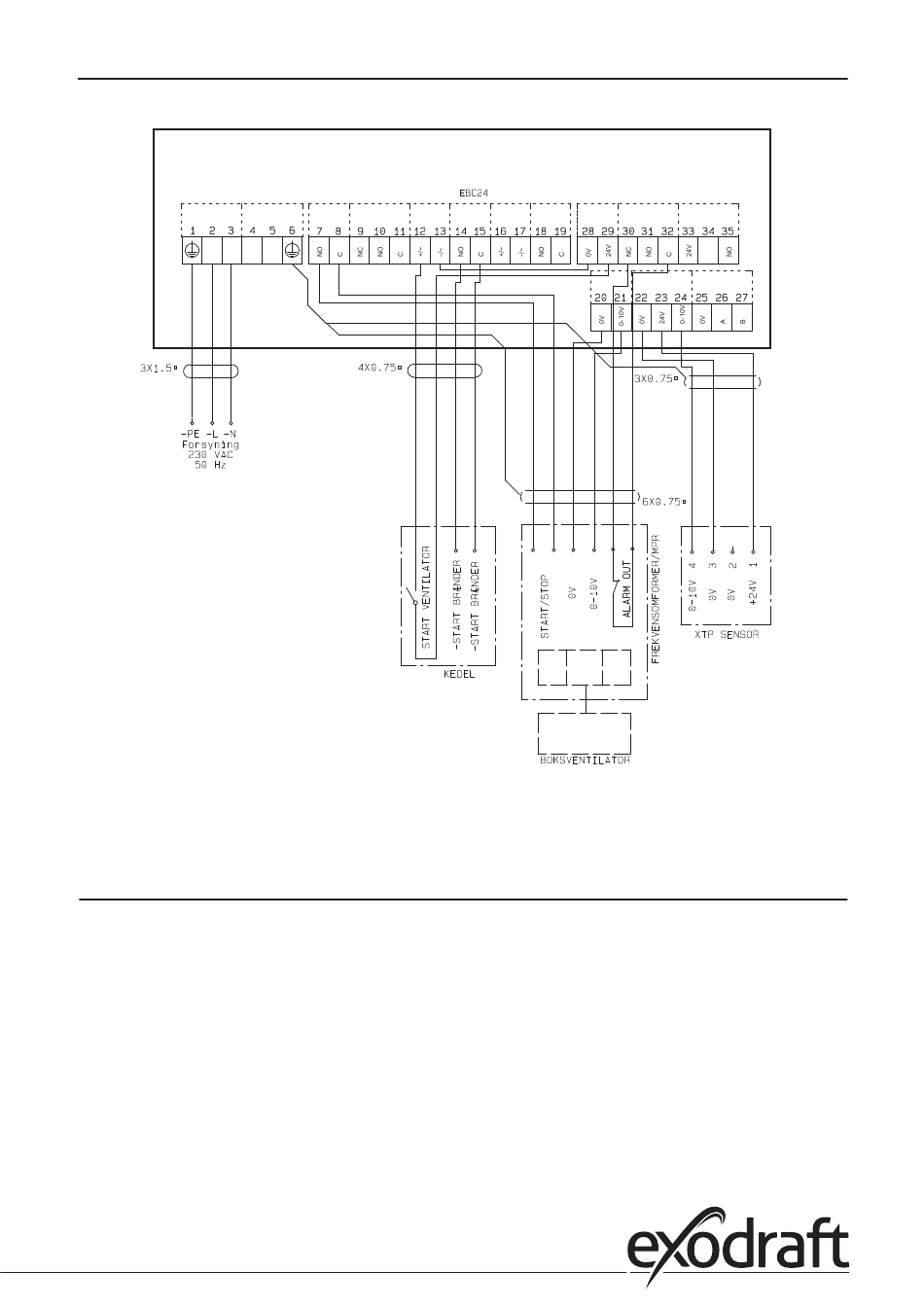

Eksemplet viser hvilke innganger/utganger på EBC24 som skal kobles til frekvensomformer/MPR-relé.
• Forsyningen tilkobles klemme 1–3.
• Det legges en ledningstilkobling mellom klemme 13 og 28.
• Tilkobling til kjel:
• Brennerens startsignal tilkobles klemme 14 og 15.
• Den potensialfrie kontakten fra kjelen tilkobles klemme 12 og 29.
• Frekvensomformer
• Klemme 7 og 8 tilkobles start/stopp-inngangen på frekvensomformeren.
• Klemme 20 og 21 tilkobles frekvensomformerens inngang for ekstern hastighetsregulering.
• Klemme 30 og 32 kan tilkobles frekvensomformerens alarmutgang.
• Trykktransduseren (XTP) tilkobles klemme 22–24 med en skjermet kabel, og skjermen tilkobles klemme
6
3
VFD Out ALARM OUT BOILER
OUT 1 - IN
REG
Pressure-controlled regulation • 77
4 5
BURNER BOILER BURNER 24 VDC
1 - OUT 2 - IN 2 - OUT
VFD
6 7
PDS BUZZER
XTP RS485
8
