3120072-DE+SE+NO EBC24
1 2
4.4.3 En kjel og ekstra overvåkning med PDS
FAN MOTOR
SUPPLY IN
OUT
L1 N N REG

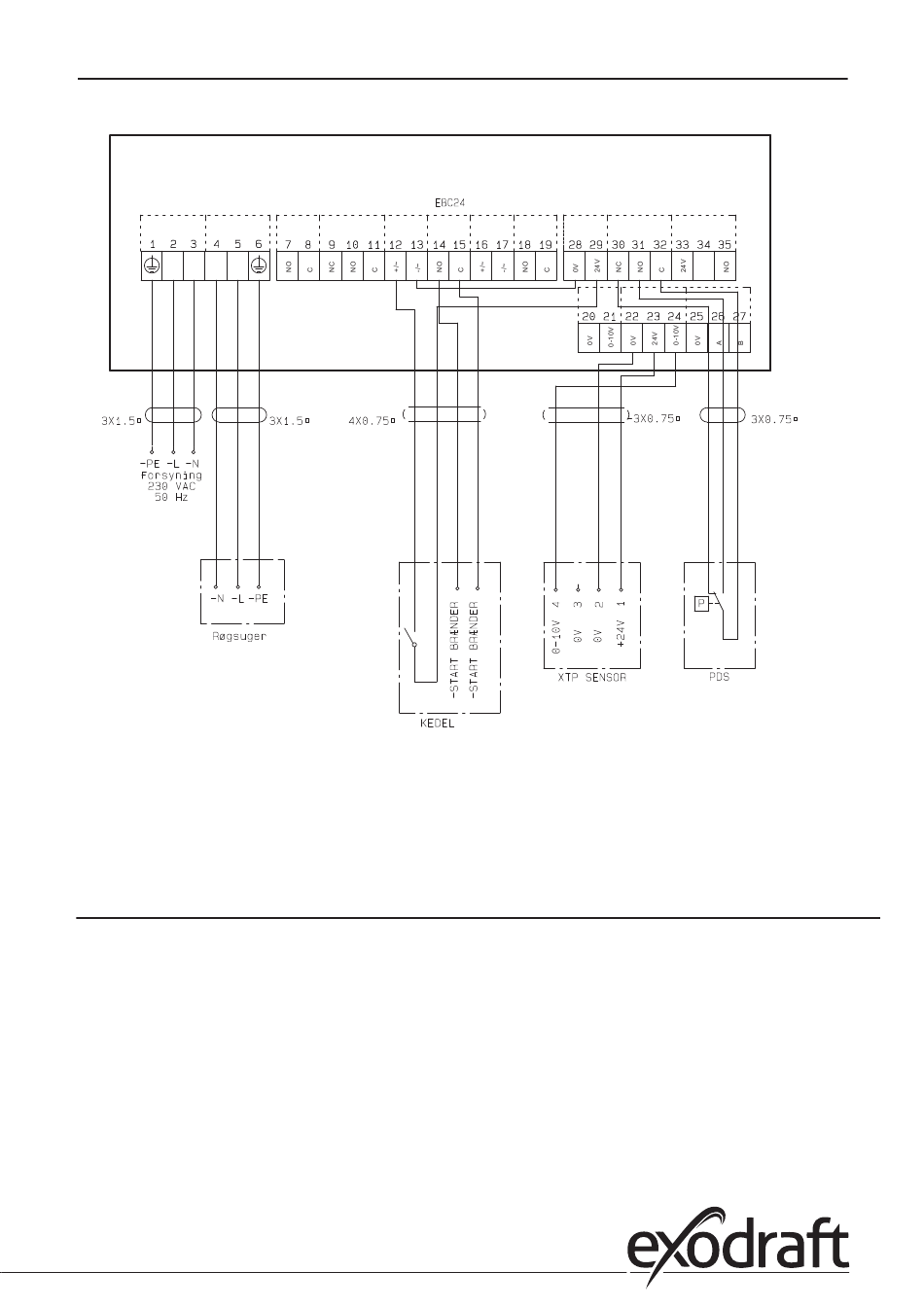

Eksemplet viser hvordan en PDS skal kobles til EBC24. PDS er en ekstra overvåkning.
Tilkobling av PDS: Den fabrikkmonterte ledningstilkoblingen mellom klemme 30 og 32 fjernes. PDS kobles til klemme 30,
31 og 32.
• Forsyningen tilkobles klemme 1–3.
• Tilkobling av kjel:
• Den potensialfrie kontakten fra kjelen tilkobles klemme 12 og 29.
• Brennerens startsignal tilkobles klemme 14 og 15.
• Det legges en ledningstilkobling mellom klemme 13 og 28.
• Røyksugeren tilkobles klemme 4–6.
• Trykktransduseren (XTP) tilkobles klemme 22–24 med en skjermet kabel, og skjermen tilkobles klemme 6.
3 4
VFD Out ALARM OUT BOILER BURNER
1 - IN 1 - OUT
5
BOILER BURNER 24 VDC PDS
2 - IN 2 - OUT
VFD XTP
Pressure control • 73
6 7
BUZZER
RS485
